QVP010

Ut

Trobada de la coberta "ZINCO" amb bonera amb caixa de registre, impermeabilització mitjançant làmines asfàltiques.

113,23€

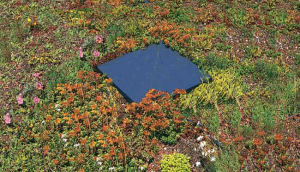

Trobada de coberta plana transitable, no ventilada, enjardinada extensiva, tipus invertida "ZINCO", amb bonera de sortida vertical amb caixa de registre, format per: peça de reforç de làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, totalment adherida al suport amb bufador i clavegueró de cautxú EPDM, de sortida vertical, de 100 mm de diàmetre adherit a la peça de reforç i protegit per caixa de registre, model KS 10 "ZINCO", d'alumini recobert amb plàstic, color gris obscur.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt14iea020a

kg

Emulsió asfàltica aniònica sense càrregues, tipus EA segons UNE 104231.

0,300

2,18

0,65

mt14lba010d

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, de 3,5 mm d'espessor, massa nominal 4 kg/m², amb armadura de feltre de polièster no teixit de 160 g/m², de superfície no protegida. Segons UNE-EN 13707.

1,050

6,21

6,52

mt15acc050ac

Ut

Clavegueró de cautxú EPDM, de sortida vertical, de 100 mm de diàmetre.

1,000

13,86

13,86

mt14lbz110a

Ut

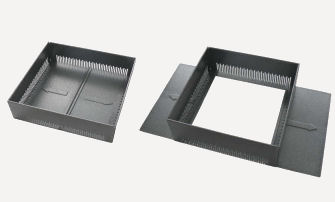

Caixa de registre, model KS 10 "ZINCO", d'alumini recobert amb plàstic, color gris obscur, de 300x300 mm i 100 mm d'altura, amb base per al seu recolzament amb les ales esteses de 300x530 mm, tapa d'acer galvanitzat i plastificat i ranures en els laterals per permetre el pas de l'aigua procedent de la coberta; per al registre d'element d'evacuació vertical amb una secció màxima de 240x240 mm.

1,000

49,75

49,75

mt01arc010

t

Cantells rodats de 16 a 32 mm de diàmetre.

0,180

28,00

5,04

mo020

h

Oficial 1ª construcció.

0,139

23,30

3,24

mo113

h

Peó ordinari construcció.

0,139

19,47

2,71

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,382

23,30

8,90

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,382

20,68

7,90

mo008

h

Oficial 1ª lampista.

0,382

24,08

9,20

%

Mitjans auxiliars

2,000

107,77

2,16

%

Costos indirectes

3,000

109,93

3,30

Cost de manteniment decennal: 46,42€ en els primers 10 anys.

Total:

113,23

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNITAT D'OBRA QVP010: TROBADA DE LA COBERTA "ZINCO" AMB BONERA AMB CAIXA DE REGISTRE, IMPERMEABILITZACIÓ MITJANÇANT LÀMINES ASFÀLTIQUES.

CARACTERÍSTIQUES TÈCNIQUES

Execució de trobada de coberta plana transitable, no ventilada, enjardinada extensiva, tipus invertida "ZINCO", amb bonera de sortida vertical amb caixa de registre, realitzant un rebaix en el suport al voltant de la bonera, en el qual es rebrà la impermeabilització formada per: peça de reforç de làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, amb armadura de feltre de polièster no teixit de 160 g/m², de superfície no protegida, totalment adherida al suport amb bufador, prèvia emprimació amb emulsió asfàltica aniònica sense càrregues, tipus EA, i col·locació de clavegueró de cautxú EPDM, de sortida vertical, de 100 mm de diàmetre, íntegrament adherit a la peça de reforç anterior amb bufador i protegit per caixa de registre, model KS 10 "ZINCO", d'alumini recobert amb plàstic, color gris obscur, de 300x300 mm i 100 mm d'altura, amb base per al seu recolzament amb les ales esteses de 300x530 mm, tapa d'acer galvanitzat i plastificat i ranures en els laterals per permetre el pas de l'aigua procedent de la coberta travada perimetralment mitjançant capa de còdols, de 30 cm d'amplada mínima. Totalment acabat i preparat per a rebre la impermeabilització corresponent (no inclosa en aquest preu).

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà l'obra recién executada enfront de cops i obturacions.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,299

0,299

01 04 08

Residus de grava i roques triturades diferents dels esmentats en el codi 01 04 07.

0,540

0,360

Residus generats:

0,839

0,659

17 02 03

Plàstic.

0,053

0,088

15 01 04

Envasos metàl·lics.

0,024

0,040

Envasos:

0,077

0,128

Total residus:

0,916

0,787
