ASB010

m

Connexió de servei general de sanejament.

81,68€

Connexió de servei general de sanejament, per l'evacuació d'aigües residuals i/o pluvials a la xarxa general del municipi, amb una pendent mínima del 2%, per a l'evacuació d'aigües residuals i/o pluvials, formada per tub de polipropilè, sèrie SN-10, rigidesa anular nominal 10 kN/m², sistema Polo Eco Plus Premium "ABN PIPE SYSTEMS", de 110 mm de diàmetre exterior, amb junta elàstica, col·locat sobre llit de sorra de 10 cm de gruix, degudament compactada i anivellada amb picó vibrant de guiat manual, reblert lateral compactant fins als ronyons i posterior reblert amb la mateixa sorra fins a 30 cm per sobre de la generatriu superior de la canonada, amb els seus corresponents junts i peces especials. Inclús lubricant per a muntatge i formigó en massa HM-20/P/20/X0 per a la posterior reposició del ferm existent. El preu inclou la demolició i l'aixecat del ferm existent, però no inclou l'excavació, el reblert principal ni la connexió a la xarxa general de sanejament.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt01ara010

m³

Sorra de 0 a 5 mm de diàmetre, neta.

0,299

14,30

4,28

mt11abn010a

m

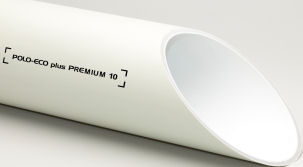

Tub de paret tricapa de polipropilè per sanejament, lliure de halògens, sèrie SN-10, rigidesa anular nominal 10 kN/m², sistema Polo Eco Plus Premium "ABN PIPE SYSTEMS", de 110 mm de diàmetre exterior i 4 mm de gruix, amb extrem atrompetat i junta elàstica, apte per a temperatures des de -20 fins 95°C, amb capa exterior resistent als raigs UV de color blanc RAL 9001, capa intermèdia de polipropilè amb càrrega mineral de color gris RAL 7046 i capa interior amb protecció enfront de les incrustacions de color gris RAL 9003, subministrat en barres de 6 m de longitud, fabricat segons ONR 20513.

1,050

23,06

24,21

mt11ade100a

kg

Lubrificant per a unió mitjançant junt elàstica de tubs i accessoris.

0,002

21,13

0,04

mt10hmf010tLc

m³

Formigó HM-20/P/20/X0, fabricat en central.

0,077

81,80

6,30

Subtotal materials:

34,83

2

Equip i maquinària

mq05pdm010b

h

Compressor portàtil elèctric 5 m³/min de cabal.

0,373

7,73

2,88

mq05mai030

h

Martell pneumàtic.

0,373

4,57

1,70

mq01ret020b

h

Retrocarregadora sobre pneumàtics, de 70 kW.

0,030

40,90

1,23

mq02rop020

h

Picó vibrant de guiat manual, de 80 kg, amb placa de 30x30 cm, tipus piconadora de granota.

0,220

3,92

0,86

Subtotal equip i maquinària:

6,67

3

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,787

27,50

21,64

mo112

h

Peó especialitzat construcció.

0,394

23,79

9,37

mo008

h

Oficial 1ª lampista.

0,114

28,39

3,24

mo107

h

Ajudant lampista.

0,114

24,43

2,79

Subtotal mà d'obra:

37,04

4

Costos directes complementaris

%

Costos directes complementaris

4,000

78,54

3,14

Cost de manteniment decennal: 7,35€ en els primers 10 anys.

Costos directes (1+2+3+4):

81,68

UNITAT D'OBRA ASB010: CONNEXIÓ DE SERVEI GENERAL DE SANEJAMENT.

CARACTERÍSTIQUES TÈCNIQUES

Connexió de servei general de sanejament, per l'evacuació d'aigües residuals i/o pluvials a la xarxa general del municipi, amb una pendent mínima del 2%, per a l'evacuació d'aigües residuals i/o pluvials, formada per tub de polipropilè, sèrie SN-10, rigidesa anular nominal 10 kN/m², sistema Polo Eco Plus Premium "ABN PIPE SYSTEMS", de 110 mm de diàmetre exterior, amb junta elàstica, col·locat sobre llit de sorra de 10 cm de gruix, degudament compactada i anivellada amb picó vibrant de guiat manual, reblert lateral compactant fins als ronyons i posterior reblert amb la mateixa sorra fins a 30 cm per sobre de la generatriu superior de la canonada, amb els seus corresponents junts i peces especials. Inclús lubricant per a muntatge i formigó en massa HM-20/P/20/X0 per a la posterior reposició del ferm existent.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada en projecció horitzontal, segons documentació gràfica de Projecte, entre cares interiors del mur de l'edifici i del pou de la xarxa municipal.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

PROVES DE SERVEI.

Prova d'estanquitat parcial.

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà en projecció horitzontal, la longitud realment executada segons especificacions de Projecte, entre cares interiors del mur de l'edifici i del pou de la xarxa municipal.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou la demolició i l'aixecat del ferm existent, però no inclou l'excavació, el reblert principal ni la connexió a la xarxa general de sanejament.

Codi LER

Tipus

Pes (kg)

Volum (l)

01 04 09

Residus de sorra i argiles.

1,749

1,093

17 02 03

Plàstic.

0,107

0,178

17 01 01

Formigó (formigons, morters i prefabricats).

0,247

0,165

Residus generats:

2,103

1,436

17 02 03

Plàstic.

0,002

0,003

17 02 01

Fusta.

0,042

0,038

Envasos:

0,044

0,042

Total residus:

2,147

1,478
