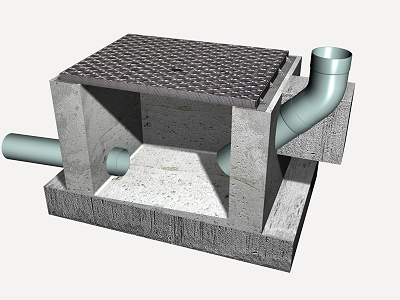

Pericó a peu de baixant soterrada, de formigó en massa "in situ" HM-30/B/20/X0+XA2, de dimensions interiors 60x60x60 cm, sobre solera de formigó en massa de 15 cm d'espessor, formació de pendent mínima del 2%, amb el mateix tipus de formigó, amb colze de PVC de 45° col·locat en dau de formigó, per a evitar el cop de baixada en la pendent de la sola, tancat superiorment amb marc i tapa de ferro colat classe B-125 segons UNE-EN 124; prèvia excavació amb mitjans manuals i posterior reomplert de l'extradós amb material granular. Inclús motlle reutilitzable de xapa metàl·lica amortitzable en 20 usos. | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA ASA011: PERICÓ DE FORMIGÓ EN MASSA "IN SITU".
CARACTERÍSTIQUES TÈCNIQUES
Pericó a peu de baixant soterrada, de formigó en massa "in situ" HM-30/B/20/X0+XA2, de dimensions interiors 60x60x60 cm, sobre solera de formigó en massa de 15 cm d'espessor, formació de pendent mínima del 2%, amb el mateix tipus de formigó, amb colze de PVC de 45° col·locat en dau de formigó, per a evitar el cop de baixada en la pendent de la sola, tancat superiorment amb marc i tapa de ferro colat classe B-125 segons UNE-EN 124; prèvia excavació amb mitjans manuals i posterior reomplert de l'extradós amb material granular. Inclús motlle reutilitzable de xapa metàl·lica amortitzable en 20 usos.
NORMATIVA D'APLICACIÓ
Elaboració, transport i posada en obra del formigó: Código Estructural.
Execució: CTE. DB-HS Salubridad.
Col·locació i retirada de l'encofrat: Código Estructural.
CRITERI D'AMIDAMENT EN PROJECTE
Nombre d'unitats previstes, segons documentació gràfica de Projecte.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Es comprovarà que la ubicació de l'arqueta es correspon amb la de Projecte.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Replanteig. Excavació amb mitjans manuals. Eliminació de les terres soltes del fons de l'excavació. Abocat i compactació del formigó en formació de solera. Col·locació del motlle reutilitzable. Abocament i compactació del formigó en formació de l'arqueta. Retirada del motlle. Connexionat dels col·lectors al pericó. Reomplert de formigó per a formació de pendents. Col·locació del colze de PVC en el dau de formigó. Col·locació de la tapa i els accessoris. Reblert de l'extradós. Comprovació del seu correcte funcionament. Realització de proves de servei.
CONDICIONS DE TERMINACIÓ.
La arqueta quedarà totalment estanca.
PROVES DE SERVEI.
Prova d'estanquitat parcial.
Normativa d'aplicació: CTE. DB-HS Salubridad
CONSERVACIÓ I MANTENIMENT.
Es protegirà enfront de cops i obturacions. Es taparan totes els pericons per a evitar accidents.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.
