FBY020 |
m² |
Sistema Shaftwall "KNAUF" de tancament per a buit d'ascensor, amb plaques de guix laminat. |
134,54€ |
||
|

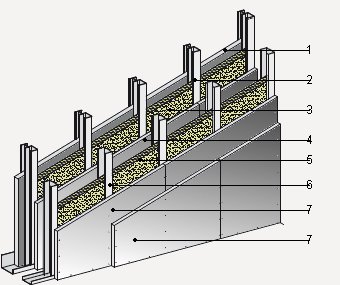

Tancament de buit d'ascensor mitjançant el sistema Shaftwall W634.es, d'envà especial (20+60+15 + 48+15+15)/600 LM - (CT 60 + 48) (1 massissa (DFH2) i 3 tallafoc (DF)), amb plaques de guix laminat, sobre bandes acústiques "KNAUF", col·locades en la base de l'envà, format per una estructura doble, de muntants tipus CT 60 i muntants tipus estàndard amb disposició normal "N"; aïllament entre muntants de tipus CT amb panell semirígid de llana mineral, espessor 45 mm, i entre muntants de tipus estàndard amb panell semirígid de llana mineral, espessor 45 mm; 173 mm de gruix total. |
|||||
|
Descompost |
Ud |
Descomposició |
Rend. |
Preu unitari |
Preu partida |
|
mt12pck020b |
m |
Banda acústica de dilatació autoadhesiva d'espuma de poliuretà de cel·les tancades "KNAUF", de 3,2 mm d'espessor i 50 mm d'amplada, resistència tèrmica 0,10 m²K/W, conductivitat tèrmica 0,032 W/(mK). |
1,200 |
0,31 |
0,37 |
|
mt12sak030a |
m |
Canal CT 62 "KNAUF", d'acer galvanitzat, segons UNE-EN 14195. |
0,700 |
12,04 |
8,43 |
|
mt12psg220 |
Ut |
Fixació composta per tac i cargol 5x27. |
3,200 |
0,06 |
0,19 |
|
mt12sak020a |
m |
Muntant CT 60 "KNAUF", d'acer galvanitzat, segons UNE-EN 14195. |
2,000 |
15,27 |
30,54 |
|
mt12sak010a |
m² |
Placa de guix laminat DFH2 / UNE-EN 520 - 600 / 3000 / 20 / vora quadrada, massissa "KNAUF", Euroclasse A2-s1, d0 de reacció al foc. |
1,000 |
12,25 |
12,25 |
|
mt16lra060a |
m² |
Panell semirígid de llana mineral, espessor 45 mm, segons UNE-EN 13162. |
2,100 |
2,79 |
5,86 |
|
mt12ppk010j |
m² |
Placa de guix laminat DF / UNE-EN 520 - 1200 / longitud / 15 / vora afinada, tallafoc "KNAUF". |
3,000 |
9,95 |
29,85 |
|
mt12ptk010dd |
Ut |
Cargol autoperforant TB "KNAUF" 3,5x25. |
15,000 |
0,01 |
0,15 |
|
mt12pck020a |
m |
Banda acústica de dilatació autoadhesiva d'espuma de poliuretà de cel·les tancades "KNAUF", de 3,2 mm d'espessor i 30 mm d'amplada, resistència tèrmica 0,10 m²K/W, conductivitat tèrmica 0,032 W/(mK). |
1,200 |
0,19 |
0,23 |
|
mt12pfk020c |
m |
Canal 48/30 "KNAUF" d'acer galvanitzat, segons UNE-EN 14195. |
0,700 |
1,19 |
0,83 |
|
mt12pfk010c |
m |
Muntant 48/35 "KNAUF" d'acer galvanitzat, segons UNE-EN 14195. |
2,000 |
1,60 |
3,20 |
|
mt12ptk010cd |
Ut |
Cargol autoperforant TN "KNAUF" 3,5x25. |
8,000 |
0,01 |
0,08 |
|
mt12ptk010cg |
Ut |
Cargol autoperforant TN "KNAUF" 3,5x45. |
15,000 |
0,02 |
0,30 |
|
mt12ptk010ch |
Ut |
Cargol autoperforant TN "KNAUF" 3,9x55. |
15,000 |
0,02 |
0,30 |
|
mt12pik010b |
kg |
Pasta de junts Jointfiller F-1 GLS "KNAUF", segons UNE-EN 13963. |
1,400 |
1,45 |
2,03 |
|
mt12pck010a |
m |
Cinta de junts "KNAUF" de 50 mm d'amplada. |
1,600 |
0,04 |
0,06 |
|
mo053 |
h |
Oficial 1ª muntador de prefabricats interiors. |
0,746 |
24,08 |
17,96 |
|
mo100 |
h |
Ajudant muntador de prefabricats interiors. |
0,746 |
20,68 |
15,43 |
|
% |
Mitjans auxiliars |
2,000 |
128,06 |
2,56 |
|
|
% |
Costos indirectes |
3,000 |
130,62 |
3,92 |
|
|
Cost de manteniment decennal: 6,73€ en els primers 10 anys. |
Total: |
134,54 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma armonitzada |
Aplicabilitat (1) |
Obligatorietat (2) |
Sistema (3) |
|
UNE-EN 13162:2013 |
1.9.2013 |
1.9.2013 |
1/3/4 |
|
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación. |
|||
|
UNE-EN 520:2005/A1:2010 |
1.6.2010 |
1.12.2010 |
3/4 |
|
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
UNE-EN 14195:2005 |
1.1.2006 |
1.1.2007 |
3/4 |
|
Perfilería metálica para particiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo |
|||
|
UNE-EN 14195:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
|
|
UNE-EN 13963:2006 |
1.3.2006 |
1.3.2007 |
3/4 |
|
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
EN 13963:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(1) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència
(2) Data final del període de coexistència / entrada en vigor marcat CE
(3) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA FBY020: SISTEMA SHAFTWALL "KNAUF" DE TANCAMENT PER A BUIT D'ASCENSOR, AMB PLAQUES DE GUIX LAMINAT. MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA. Tot element metàl·lic que estigui en contacte amb el panell estarà protegit contra la corrosió. Les canonades que discorrin entre panells estaran degudament aïllades per a evitar condensacions. CARACTERÍSTIQUES TÈCNIQUES Subministrament i muntatge de tancament de buit d'ascensor mitjançant el sistema Shaftwall W634.es d'envà especial, de 2,55 m d'altura màxima i 173 mm de gruix total, sobre bandes acústiques "KNAUF", col·locades en la base de l'envà, format per una estructura doble, de perfils de xapa d'acer galvanitzat de 60 i 48 mm d'amplada, a base de muntants tipus CT 60 i muntants tipus estàndard amb disposició normal "N" (elements verticals), separats 600 mm entre ells, i canals (elements horitzontals), per rebre un total de 4 plaques de guix laminat: una placa tipus massissa (DFH2) en una cara, una placa tipus tallafoc (DF) entre els muntants tipus CT i els muntants estàndard, i dues plaques tipus tallafoc (DF) en l'altra cara; aïllament entre muntants de tipus CT amb panell semirígid de llana mineral, espessor 45 mm, i entre muntants de tipus estàndard amb panell semirígid de llana mineral, espessor 45 mm. Inclús p/p de replanteig de la perfileria, zones de pas i buits; col·locació en tot el seu perímetre de cintes o bandes estances, en la superfície de recolzament o contacte de la perfileria amb els paraments; ancoratges de canals i muntants metàl·lics; tall i fixació de les plaques mitjançant cargols; tractament de les zones de pas i buits; execució d'angles; tractament de junts mitjançant pasta i cinta de junts; rebut de les caixes per a allotjament de mecanismes elèctrics i de pas d'instal·lacions, previ replanteig de la seva ubicació en les plaques i perforació de les mateixes, i neteja final. Totalment acabat i llest per emprimar, pintar o revestir. NORMATIVA D'APLICACIÓ Muntatge:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Abans d'iniciar els treballs, es comprovarà que está acabada l'estructura, la coberta i la façana, estant col·locada en aquesta la fusteria amb el seu envidriament. Es disposarà en obra dels bastiments i bastiments de base de portes i armaris. La superfície horitzontal d'assentament de les plaques ha d'estar anivellada i l'enrajolat, si pot ser, col·locat i acabat, a no ser que l'enrajolat pugui resultar malmés durant els treballs de muntatge; en aquest cas, haurà d'estar acabada la seva base d'assentament. Els sostres de l'obra estaran acabats, sent necessari que la superfície inferior del forjat quedi revestida si no es realitzen falsos sostres. Les instal·lacions, tant de fontaneria i calefacció com d'electricitat, haurien de trobar-se amb les preses de planta en espera, per a la seva distribució posterior per l'interior dels envans. Els conductes de ventilació i els baixants estaran col·locats. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig i traçat en el forjat inferior i en el superior dels envans a realitzar. Col·locació de banda d'estanquitat i canals inferiors del primer entramat, sobre solat acabat o base d'assentament. Col·locació de banda d'estanquitat i canals superiors del primer entramat, sota forjats. Col·locació i fixació dels muntants del primer entramat sobre els elements horitzontals. Muntatge de les plaques interiors, entre els perfils dels muntants del primer entramat. Col·locació dels panells de llana mineral, entre els muntants del primer entramat. Muntatge de la placa intermèdia, amb fixacions mecàniques. Col·locació de banda d'estanquitat i canals inferiors del segon entramat, sobre solat acabat o base d'assentament. Col·locació de banda d'estanquitat i canals superiors del segon entramat, sota forjats. Col·locació i fixació dels muntants del segon entramat sobre els elements horitzontals. Col·locació dels panells de llana mineral, entre els muntants del segon entramat. Tancament de la segona cara amb plaques, mitjançant fixacions mecàniques. Replanteig de les caixes per a allotjament de mecanismes elèctrics i de pas d'instal·lacions, i posterior perforació de les plaques. Tractament dels junts entre plaques. Rebut de les caixes per a allotjament de mecanismes elèctrics i de pas d'instal·lacions. CONDICIONS DE TERMINACIÓ. El conjunt quedarà monolític, estable enfront d'esforços horitzontals, pla, d'aspecte uniforme, aplomat i sense defectes. CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops. S'evitaran les humitats i la col·locació d'elements pesats sobre els panells. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305. |
||||||||||||||
Residus generats
|
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
|
17 06 04 |
Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03. |
0,181 |
0,302 |
|
17 08 02 |
Materials de construcció a partir de guix diferents dels especificats en el codi 17 08 01. |
1,386 |
1,386 |
|
17 04 05 |
Ferro i acer. |
0,056 |
0,027 |
|
Residus generats: |
1,623 |
1,714 |
|
|
17 02 03 |
Plàstic. |
0,114 |
0,190 |
|
Total residus: |
1,737 |
1,904 |
