FBY080 |
m² |
Sistema Placo Fire "PLACO" de tancament per a buit d'ascensor, amb plaques de guix laminat. |
121,19€ |
||
|

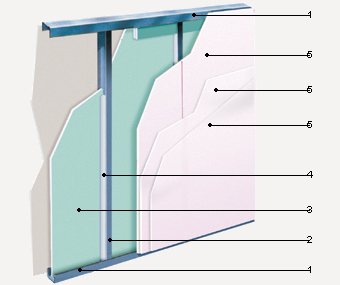

Tancament de buit d'ascensor amb plaques de guix laminat mitjançant el sistema Placo Fire EI 120 "PLACO", d'envà múltiple (19+41+15+15+15)/600 (1 Coreboard, i 3 Placoflam PPF 15), amb una resistència al foc de 120 minuts; de 105 mm de gruix total. |
|||||
|
Descompost |
Ud |
Descomposició |
Rend. |
Preu unitari |
Preu partida |
|
mt12sap020a |
m |
Canal de perfil metàl·lic d'acer galvanitzat, 60SC55 "PLACO", fabricat mitjançant laminació en fred, 60x30 mm de secció i 0,6 mm de gruix, segons UNE-EN 14195. |
0,510 |
2,70 |
1,38 |
|
mt12sap020b |
m |
Canal de perfil metàl·lic d'acer galvanitzat, 62C50 "PLACO", fabricat mitjançant laminació en fred, 60x30 mm de secció i 0,5 mm de gruix, segons UNE-EN 14195. |
0,260 |
2,40 |
0,62 |
|
mt12sap020c |
m |
Canal de perfil metàl·lic d'acer galvanitzat, 62JC70 "PLACO", fabricat mitjançant laminació en fred, 62x70 mm de secció i 0,7 mm de gruix, segons UNE-EN 14195. |
0,260 |
5,10 |
1,33 |
|
mt12sap030a |
m |
Muntant de perfil metàl·lic d'acer galvanitzat, 60I70 "PLACO", fabricat mitjançant laminació en fred, 60x38 mm de secció i 0,7 mm de gruix, segons UNE-EN 14195. |
1,580 |
5,30 |
8,37 |
|
mt12plj040a |
m |
Banda tallafocs Firestrip "PLACO", subministrada en rotllos de 3,6 m de longitud. |
1,030 |
3,61 |
3,72 |
|
mt12sap010a |
m² |
Placa de guix laminat DFH1 / UNE-EN 520 - 600 / 3000 / 19 / vora quadrada, Coreboard "PLACO", formada per una ànima de guix d'origen natural embotida i íntimament lligada a dues làmines de cartró fort. |
1,100 |
22,74 |
25,01 |
|
mt12sap040a |
m |
Perfil de fixació d'acer galvanitzat, G102 "PLACO", fabricat mitjançant laminació en fred, 35x15 mm de secció i 0,4 mm de gruix, segons UNE-EN 14195. |
3,500 |
1,15 |
4,03 |
|
mt12sap050a |
m |
Perfil metàl·lic en angle, d'acer galvanitzat, GA3 "PLACO", fabricat mitjançant laminació en fred, 32x19 mm de secció i 0,7 mm de gruix, segons UNE-EN 14195. |
0,260 |
1,98 |
0,51 |
|
mt12sap060a |
Ut |
Cartutx de 930 cm³ de segellador, Sealant "PLACO", per al segellat de trobades dels perfils amb els paraments. |
0,060 |
11,64 |
0,70 |
|
mt12plk010ffngd |
m² |
Placa de guix laminat DF / UNE-EN 520 - 1200 / 3000 / 15 / vora afinada, Placoflam PPF 15 "PLACO", formada per una ànima de guix d'origen natural embotida i íntimament lligada a dues làmines de cartró fort, reforçada per la inclusió en la massa de fibra de vidre de fil curt no teixit per a millorar la seva cohesió a temperatures altes. |
3,260 |
9,99 |
32,57 |
|
mt12plt010a |
Ut |
Cargol autoroscant TTPC 25 "PLACO", amb cap de trompeta, de 25 mm de longitud, per a instal·lació de plaques de guix laminat sobre perfileria de gruix inferior a 6 mm. |
15,750 |
0,01 |
0,16 |
|
mt12plt010d |
Ut |
Cargol autoroscant TTPC 45 "PLACO", amb cap de trompeta, de 45 mm de longitud, per a instal·lació de plaques de guix laminat sobre perfileria de gruix inferior a 6 mm. |
15,750 |
0,01 |
0,16 |
|
mt12plt010e |
Ut |
Cargol autoroscant TTPC 55 "PLACO", amb cap de trompeta, de 55 mm de longitud, per a instal·lació de plaques de guix laminat sobre perfileria de gruix inferior a 6 mm. |
15,750 |
0,02 |
0,32 |
|
mt12plj010a |
m |
Cinta microperforada, "PLACO", per a acabat de junts de plaques de guix laminat. |
6,000 |
0,06 |
0,36 |
|
mt12plm010a |
kg |
Pasta d'assecatge en pols, SN "PLACO", per al tractament dels junts de les plaques de guix laminat. |
2,040 |
1,20 |
2,45 |
|
mo053 |
h |
Oficial 1ª muntador de prefabricats interiors. |
0,752 |
24,08 |
18,11 |
|
mo100 |
h |
Ajudant muntador de prefabricats interiors. |
0,752 |
20,68 |
15,55 |
|
% |
Mitjans auxiliars |
2,000 |
115,35 |
2,31 |
|
|
% |
Costos indirectes |
3,000 |
117,66 |
3,53 |
|
|
Cost de manteniment decennal: 6,06€ en els primers 10 anys. |
Total: |
121,19 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma armonitzada |
Aplicabilitat (1) |
Obligatorietat (2) |
Sistema (3) |
|
UNE-EN 520:2005/A1:2010 |
1.6.2010 |
1.12.2010 |
3/4 |
|
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
(1) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència
(2) Data final del període de coexistència / entrada en vigor marcat CE
(3) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA FBY080: SISTEMA PLACO FIRE "PLACO" DE TANCAMENT PER A BUIT D'ASCENSOR, AMB PLAQUES DE GUIX LAMINAT. MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA. Tot element metàl·lic que estigui en contacte amb el panell estarà protegit contra la corrosió. Les canonades que discorrin entre panells estaran degudament aïllades per a evitar condensacions. CARACTERÍSTIQUES TÈCNIQUES Subministrament i muntatge de tancament de buit d'ascensor amb plaques de guix laminat mitjançant el sistema Placo Fire EI 120 "PLACO" d'envà múltiple, amb una resistència al foc de 120 minuts, de 4,50 m d'altura màxima i 105 mm de gruix total, format per una estructura simple, de perfils de xapa d'acer galvanitzat de 60 mm d'amplada, a base de canals (elements horitzontals) 62SC55, 62C50 i 62J70, muntants (elements verticals) 60I70, separats 600 mm entre si i perfils de fixació G102, per rebre un total de 4 plaques de guix laminat: una placa Coreboard en una cara i tres plaques tallafocs (PPF) en l'altra cara, banda tallafocs Firestrip, col·locada sobre el canal superior, segellador Sealant, aplicat sobre el perímetre de l'estructura. Inclús p/p de replanteig de la perfileria, zones de pas i buits; col·locació en tot el seu perímetre de cintes o bandes estances, en la superfície de recolzament o contacte de la perfileria amb els paraments; ancoratges de canals i muntants metàl·lics; tall i fixació de les plaques mitjançant cargols; tractament de les zones de pas i buits; execució d'angles; tractament de junts mitjançant pasta i cinta de junts; rebut de les caixes per a allotjament de mecanismes elèctrics i de pas d'instal·lacions, previ replanteig de la seva ubicació en les plaques i perforació de les mateixes, i neteja final. Totalment acabat i llest per emprimar, pintar o revestir (sense incloure en aquest preu l'aïllament a col·locar entre muntants). NORMATIVA D'APLICACIÓ Muntatge:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Abans d'iniciar els treballs, es comprovarà que está acabada l'estructura, la coberta i la façana, estant col·locada en aquesta la fusteria amb el seu envidriament. Es disposarà en obra dels bastiments i bastiments de base de portes i armaris. La superfície horitzontal d'assentament de les plaques ha d'estar anivellada i l'enrajolat, si pot ser, col·locat i acabat, a no ser que l'enrajolat pugui resultar malmés durant els treballs de muntatge; en aquest cas, haurà d'estar acabada la seva base d'assentament. Els sostres de l'obra estaran acabats, sent necessari que la superfície inferior del forjat quedi revestida si no es realitzen falsos sostres. Les instal·lacions, tant de fontaneria i calefacció com d'electricitat, haurien de trobar-se amb les preses de planta en espera, per a la seva distribució posterior per l'interior dels envans. Els conductes de ventilació i els baixants estaran col·locats. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig i traçat en el forjat inferior i en el superior dels envans a realitzar. Col·locació i fixació de les canals. Col·locació i fixació dels muntants sobre els elements horitzontals. Muntatge de la placa interior. Col·locació, sobre els muntants, dels perfils de fixació. Col·locació de reforços locals. Aplicació de segellador sobre el perímetre de l'estructura. Tancament de la segona cara amb plaques, mitjançant fixacions mecàniques. Replanteig de les caixes per a allotjament de mecanismes elèctrics i de pas d'instal·lacions, i posterior perforació de les plaques. Tractament dels junts entre plaques. Rebut de les caixes per a allotjament de mecanismes elèctrics i de pas d'instal·lacions. CONDICIONS DE TERMINACIÓ. El conjunt quedarà monolític, estable enfront d'esforços horitzontals, pla, d'aspecte uniforme, aplomat i sense defectes. CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops. S'evitaran les humitats i la col·locació d'elements pesats sobre els panells. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305. |
||||||||||||||
Residus generats
|
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
|
17 08 02 |
Materials de construcció a partir de guix diferents dels especificats en el codi 17 08 01. |
1,449 |
1,449 |
|
17 02 03 |
Plàstic. |
0,013 |
0,022 |
|
Total residus: |
1,462 |
1,471 |
