FBC050

m²

Envà de plaques de ciment. Sistema Hydropanel "PROMAT".

87,27€

Envà senzill, sistema Hydropanel "PROMAT", (12+75+12)/600 (75) LM - (2 amb resistència al foc, amb baixa absorció superficial d'aigua, d'alta resistència a l'impacte, d'alta duresa superficial i amb aïllament acústic) amb plaques de ciment, sobre banda acústica, format per una estructura simple, amb disposició normal "N" dels muntants; aïllament acústic mitjançant panell de llana mineral semirígid, no revestit, de 60 mm d'espessor, en l'ànima; 99 mm de gruix total. El preu inclou la resolució de trobades i punts singulars.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt12psg041c

m

Banda autoadhesiva desolidaritzant d'escuma de poliuretà de cel·les tancades, de 3,2 mm d'espessor i 70 mm d'amplada, resistència tèrmica 0,10 m²K/W, conductivitat tèrmica 0,032 W/(mK).

1,200

0,34

0,41

mt12psg070j

m

Canal de perfil d'acer galvanitzat de 75 mm d'amplada, segons UNE-EN 14195.

0,900

2,73

2,46

mt12psg060j

m

Muntant de perfil d'acer galvanitzat de 75 mm d'amplada, segons UNE-EN 14195.

2,150

3,15

6,77

mt16lra080Ca

m²

Panell de llana mineral semirígid, no revestit, de 60 mm d'espessor, segons UNE-EN 13162, resistència tèrmica 1,6 m²K/W, conductivitat tèrmica 0,037 W/(mK), Euroclasse A1 de reacció al foc segons UNE-EN 13501-1, amb codi de designació MW-EN 13162-T2-AFr5.

1,050

2,70

2,84

mt12pho010g

m²

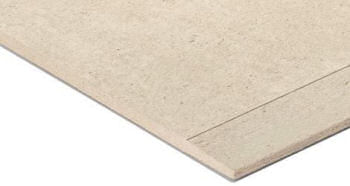

Placa de ciment Pòrtland reforçat amb fibres, amb resistència al foc, amb baixa absorció superficial d'aigua, d'alta resistència a l'impacte, d'alta duresa superficial i amb aïllament acústic, Hydropanel "PROMAT", Euroclasse A2-s1, d0 de reacció al foc, segons UNE-EN 13501-1 de 1200x2600 mm, amb les vores longitudinals rebaixades, segons UNE-EN 12467.

2,100

16,11

33,83

mt12psg081i

U

Cargol autoperforant rosca-xapa 3,5x9,5 mm.

2,000

0,01

0,02

mt12pho020a

U

Cargol HP-SP-PH2 "PROMAT" 3,9x32.

14,000

0,01

0,14

mt12psg220

U

Fixació composta per tac i cargol 5x27.

1,600

0,06

0,10

mt12pho040a

kg

Pasta de segellament Hydropanel RM Finisher "PROMAT"; rang de temperatura de treball de 5 a 30°C, per a aplicació manual amb cinta de segellament.

0,220

3,05

0,67

mt12pho030a

U

Cinta de segellament Hydropanel Strip "PROMAT", de 50 mm d'amplada.

3,200

0,03

0,10

Subtotal materials:

47,34

2

Mà d'obra

mo053

h

Oficial 1ª muntador de prefabricats interiors.

0,812

25,32

20,56

mo100

h

Ajudant muntador de prefabricats interiors.

0,812

21,75

17,66

Subtotal mà d'obra:

38,22

3

Costos directes complementaris

%

Costos directes complementaris

2,000

85,56

1,71

Cost de manteniment decennal: 4,36€ en els primers 10 anys.

Costos directes (1+2+3):

87,27

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNITAT D'OBRA FBC050: ENVÀ DE PLAQUES DE CIMENT. SISTEMA HYDROPANEL "PROMAT".

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Tot element metàl·lic que estigui en contacte amb les plaques estarà protegit contra la corrosió. Les canonades que discorrin entre panells d'aïllament estaran degudament aïllades per a evitar condensacions.

CARACTERÍSTIQUES TÈCNIQUES

Envà senzill, sistema Hydropanel "PROMAT", autoportant, de 99 mm de gruix total, sobre banda acústica, format per una estructura simple de perfils de xapa d'acer galvanitzat de 75 mm d'amplada, a base de muntants (elements verticals) separats 600 mm entre si, amb disposició normal "N" i canals (elements horitzontals), a la què es cargolen dues plaques en total (una placa tipus amb resistència al foc, amb baixa absorció superficial d'aigua, d'alta resistència a l'impacte, d'alta duresa superficial i amb aïllament acústic en cada cara, de 12 mm d'espessor cada placa); aïllament acústic mitjançant panell de llana mineral semirígid, no revestit, de 60 mm d'espessor, segons UNE-EN 13162, resistència tèrmica 1,6 m²K/W, conductivitat tèrmica 0,037 W/(mK), en l'ànima. Inclús banda acústica de dilatació autoadhesiva; fixacions per a l'ancoratge de canals i muntants metàl·lics; cargols per a la fixació de les plaques i pasta Hydropanel RM Finisher i cinta Hydropanel Strip, per al tractament de junts.

NORMATIVA D'APLICACIÓ

Muntatge:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 2 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops. S'evitaran les humitats i la col·locació d'elements pesats sobre les plaques.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305 per a les plaques de guix laminat i deduint els buits de superfície major de 2 m² per a la resta de plaques.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou la resolució de trobades i punts singulars.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 05

Ferro i acer.

0,072

0,034

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,121

0,202

Residus generats:

0,193

0,236

17 02 03

Plàstic.

0,045

0,075

Envasos:

0,045

0,075

Total residus:

0,238

0,311
