| Mur caputxí de fàbrica armada, de maó ceràmic cara vista, amb armadura de llinyola | ||
| FEA040 | Mur caputxí de fàbrica armada, de maó ceràmic cara vista, amb armadura de llinyola | |
|

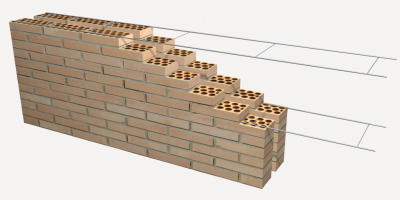

Mur caputxí de 13,5+6+13,5 cm d'espessor de fàbrica armada compost per full exterior de 13,5 cm d'espessor, de fàbrica de maó ceràmic cara vista calat clínquer, color vermell, 28x13,5x5 cm, resistència a compressió 20 N/mm², amb junts de 10 mm d'espessor, junt renfonsada, rebuda amb morter de ciment industrial, color gris, M-7,5, subministrat a granel i full interior de 13,5 cm d'espessor, de fàbrica de maó ceràmic cara vista calat clínquer, color vermell, 28x13,5x5 cm, resistència a compressió 20 N/mm², amb junts de 10 mm d'espessor, junt renfonsada, rebuda amb morter de ciment industrial, color gris, M-7,5, subministrat a granel; separades per una cambra d'aire de 6 cm d'espessor i reforçats amb armadura de llinyola prefabricada d'acer galvanitzat en calent, de 5 mm de diàmetre i 250 mm d'amplada, col·locada en fileres cada 40 cm aproximadament i com mínim en arranc de la fàbrica sobre forjat, sota escopidor i sobre llinda de buits. | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA FEA040: MUR CAPUTXÍ DE FÀBRICA ARMADA, DE MAÓ CERÀMIC CARA VISTA, AMB ARMADURA DE LLINYOLA.
CARACTERÍSTIQUES TÈCNIQUES
Mur caputxí de 13,5+6+13,5 cm d'espessor de fàbrica armada compost per full exterior de 13,5 cm d'espessor, de fàbrica de maó ceràmic cara vista calat clínquer, color vermell, 28x13,5x5 cm, resistència a compressió 20 N/mm², amb junts de 10 mm d'espessor, junt renfonsada, rebuda amb morter de ciment industrial, color gris, M-7,5, subministrat a granel i full interior de 13,5 cm d'espessor, de fàbrica de maó ceràmic cara vista calat clínquer, color vermell, 28x13,5x5 cm, resistència a compressió 20 N/mm², amb junts de 10 mm d'espessor, junt renfonsada, rebuda amb morter de ciment industrial, color gris, M-7,5, subministrat a granel; separades per una cambra d'aire de 6 cm d'espessor i reforçats amb armadura de llinyola prefabricada d'acer galvanitzat en calent, de 5 mm de diàmetre i 250 mm d'amplada, col·locada en fileres cada 40 cm aproximadament i com mínim en arranc de la fàbrica sobre forjat, sota escopidor i sobre llinda de buits.
NORMATIVA D'APLICACIÓ
Execució:
- |
CTE. DB-SE-F Seguridad estructural: Fábrica. |
- |
NTE-EFL. Estructuras: Fábrica de ladrillos. |
CRITERI D'AMIDAMENT EN PROJECTE
Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 1 m².
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Es comprovarà que el plànol de suport té la resistència necessària, és horitzontal, i presenta una superfície neta.
AMBIENTALS.
Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 35°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Neteja i preparació de la superfície suport. Replanteig, planta a planta. Col·locació i aplomat de mires de referència. Estesa de fils entre mires. Col·locació de ploms fixos a les arestes. Col·locació de les peces per filades a nivell. Repassada de juntes i neteja del parament. Col·locació de les armadures de llinyola prefabricades entre filades. Neteja.
CONDICIONS DE TERMINACIÓ.
La fàbrica quedarà monolítica, estable enfront a esforços horitzontals, plana i aplomada. Tindrà una composició uniforme en tota la seva altura i bon aspecte.
CONSERVACIÓ I MANTENIMENT.
Es protegirà l'obra recién executada enfront de pluges, gelades i temperatures elevades. Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 1 m².
