| Revestiment exterior de façana ventilada, de plaques de ciment. Sistema Aquapanel "KNAUF" | ||
| FAC010 | Revestiment exterior de façana ventilada, de plaques de ciment. Sistema Aquapanel "KNAUF" | |
|
Revestiment exterior de façana ventilada, de plaques de ciment Pòrtland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestides amb una capa de fibra de vidre embeguda en ambdues cares, col·locació amb cargols, mitjançant el sistema Aquapanel WL122C.es "KNAUF" amb DAU núm. 12/074 C, sobre subestructura de suport d'acer galvanitzat de canals horitzontals de 50/40/0,7 mm GRC 0,70 i muntants verticals de 50/50/0,70 mm GRC 0,70 amb una modulació de 400 mm; impermeabilització amb làmina altament transpirable, impermeable a l'aigua de pluja, Tyvek StuccoWrap, capa base de morter Aquapanel Outdoor, sobre emprimació GRC, armat amb malla de fibra de vidre Aquapanel Outdoor i capa d'acabat de morter GRC acabat petri, sobre emprimació Fondo Pétreo GRC. Inclús banda acústica, esquadres de sustentació i de retenció per a la fixació de la subestructura de suport, cargols per a la fixació de les plaques, fixacions per a l'ancoratge dels perfils, morter Aquapanel Outdoor "KNAUF" i cinta Aquapanel "KNAUF", per al tractament de junts, perfil de PVC amb malla de fibra de vidre antiàlcalis, "KNAUF", per a acabat de llindes, i cinta adhesiva de doble cara per a la fixació de la làmina altament transpirable. | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA FAC010: REVESTIMENT EXTERIOR DE FAÇANA VENTILADA, DE PLAQUES DE CIMENT. SISTEMA AQUAPANEL "KNAUF".
CARACTERÍSTIQUES TÈCNIQUES

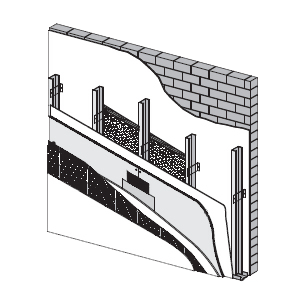

Revestiment exterior de façana ventilada, de plaques de ciment Pòrtland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestides amb una capa de fibra de vidre embeguda en ambdues cares, col·locació amb cargols, mitjançant el sistema Aquapanel WL122C.es "KNAUF" amb DAU núm. 12/074 C, sobre subestructura de suport d'acer galvanitzat de canals horitzontals de 50/40/0,7 mm GRC 0,70 i muntants verticals de 50/50/0,70 mm GRC 0,70 amb una modulació de 400 mm; impermeabilització amb làmina altament transpirable, impermeable a l'aigua de pluja, Tyvek StuccoWrap, capa base de morter Aquapanel Outdoor, sobre emprimació GRC, armat amb malla de fibra de vidre Aquapanel Outdoor i capa d'acabat de morter GRC acabat petri, sobre emprimació Fondo Pétreo GRC. Inclús banda acústica, esquadres de sustentació i de retenció per a la fixació de la subestructura de suport, cargols per a la fixació de les plaques, fixacions per a l'ancoratge dels perfils, morter Aquapanel Outdoor "KNAUF" i cinta Aquapanel "KNAUF", per al tractament de junts, perfil de PVC amb malla de fibra de vidre antiàlcalis, "KNAUF", per a acabat de llindes, i cinta adhesiva de doble cara per a la fixació de la làmina altament transpirable.
NORMATIVA D'APLICACIÓ
Execució: CTE. DB-HE Ahorro de energía.
CRITERI D'AMIDAMENT EN PROJECTE
Superfície mesurada segons documentació gràfica de Projecte, sense deduir forats menors de 1 m², deduint el 50% dels buits entre 1 i 2 m² i el 100% dels buits majors de 2 m², afegint a canvi, en aquests últims, la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. En els buits que no es dedueixin, o que es dedueixin parcialment, estan inclosos els treballs de realitzar la superfície interior del buit.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Es comprovarà que el suport està net, amb absència de pols, grassa i matèries estranyes, i que té una duresa suficient per a que pugui servir d'ancoratge al sistema. No s'aplicarà en suports saturats d'aigua, havent de retardar la seva aplicació fins que els porus estiguin lliures d'aigua.
AMBIENTALS.
Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 35°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h.
DEL CONTRACTISTA.
La posada en obra del sistema només podrà ser realitzada per empreses especialitzades i qualificades, reconegudes pel fabricant i sota el seu control tècnic, seguint en tot moment les especificacions incloses en el seu corresponent DAU.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Neteja i preparació de la superfície suport. Replanteig de les juntes de dilatació i draps de treball. Replanteig de l'especejament del revestiment i dels punts d'ancoratge de la subestructura suport. Col·locació de la banda acústica. Fixació de les esquadres al suport base. Fixació de la subestructura suport al full principal i al forjat. Col·locació i fixació provisional de la impermeabilització. Col·locació i cargolat de les plaques a la subestructura suport. Tractament de junts. Realització de tots els treballs necessaris per a la resolució dels buits. Col·locació del perfil d'acabat per a l'escopidor. Col·locació del perfil per a acabat de llindes. Aplicació de la capa d'emprimació. Estès de la capa de morter base i col·locació de la malla de reforç. Aplicació de la capa d'emprimació. Col·locació del perfil de protecció per a la capa d'acabat. Aplicació de la capa de morter.
CONDICIONS DE TERMINACIÓ.
El conjunt serà resistent i estable enfront a les accions, tant exteriors com provocades pel propi edifici.
CONSERVACIÓ I MANTENIMENT.
Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà la superfície realment executada segons especificacions de Projecte, sense deduir forats menors de 1 m², deduint el 50% dels buits entre 1 i 2 m² i el 100% dels buits majors de 2 m², afegint a canvi, en aquests últims, la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. En els buits que no es dedueixin, o que es dedueixin parcialment, estan inclosos els treballs de realitzar la superfície interior del buit.
CRITERI DE VALORACIÓ ECONÒMICA
El preu no inclou l'aïllament tèrmic.
