FAR100 |
m² |

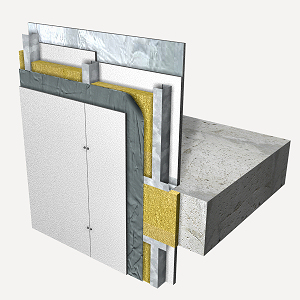

Sistema Aquapanel "KNAUF" d'entramat autoportant, per a fulla interior de façana ventilada. |
79,98€ |
Sistema de façana "KNAUF" Aquapanel WM111C.es, (12,5+75+5+15)/400, per al seu ús com a fulla interior de façana ventilada, format per una placa Aquapanel Outdoor de 12,5 mm d'espessor, cargolada des del costat exterior a una estructura metàl·lica d'acer Z2 (Z275) galvanitzat normal de canals horitzontals de 75/40/0,7 mm GRC 0,70, ancorats a la part superior i inferior dels forjats i muntants verticals de 75/50/0,70 mm GRC 0,70 amb una modulació de 400 mm entre eixos, de canal a canal i disposició normal "N"; làmina altament transpirable, impermeable a l'aigua de pluja, Tyvek Stucco Wrap, entre els perfils i la placa exterior; dues plaques que es cargolen des del costat interior als muntants (una placa tipus Standard (A) de 5 mm d'espessor i una placa tipus Standard + Alumini (BV) de 15 mm d'espessor); preparat com a suport del revestiment exterior de la façana ventilada (no inclòs en aquest preu). |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt12pck020d |
m |
Banda acústica de dilatació autoadhesiva d'escuma de poliuretà de cel·les tancades "KNAUF", de 3,2 mm d'espessor i 95 mm d'amplada, resistència tèrmica 0,10 m²K/W, conductivitat tèrmica 0,032 W/(mK). |
1,200 |
0,44 |
0,53 |
mt12pak020b |
m |
Canal 75/40/0,7 mm GRC 0,70 "KNAUF" d'acer Z2 (Z275) galvanitzat normal, per a sistema Aquapanel Outdoor. Segons UNE-EN 14195. |
0,700 |
2,81 |
1,97 |
mt12pak030ba |
m |
Muntant 75/50/0,7 mm GRC 0,7 "KNAUF" d'acer Z2 (Z275) galvanitzat normal, per a sistema Aquapanel Outdoor. Segons UNE-EN 14195. |
2,750 |
3,16 |
8,69 |
mt15mkv010 |
m² |
Làmina altament transpirable impermeable a l'aigua de pluja, de polietilè teixit no filat, Tyvek StuccoWrap "KNAUF", de 0,22 mm d'espessor i 82 g/m², de 0,03 m de gruix d'aire equivalent enfront de la difusió de vapor d'aigua, segons UNE-EN 1931, estanquitat a l'aigua classe W1 segons UNE-EN 1928, (Euroclasse E de reacció al foc, segons UNE-EN 13501-1), per col·locar en sistemes de tancaments i revestiments de façanes Aquapanel, subministrada en rotllos de 1,50x75 m, segons UNE-EN 13859-2. |
1,100 |
4,37 |
4,81 |
mt12pak010b |
m² |
Placa de ciment Pòrtland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestida amb una capa de fibra de vidre embeguda en ambdues cares. |
1,000 |
19,65 |
19,65 |
mt12pak040d |
U |
Cargol Aquapanel Maxi TB 4,2x25 "KNAUF". |
20,000 |
0,05 |
1,00 |
mt12psg220 |
U |
Fixació composta per tac i cargol 5x27. |
1,600 |
0,06 |
0,10 |
mt12ppk010a |
m² |
Placa de guix laminat A / UNE-EN 520 - 1200 / longitud / 12,5 / amb les vores longitudinals afinades, Standard "KNAUF". |
1,000 |
3,49 |
3,49 |
mt12ppk010j |
m² |
Placa de guix laminat BV / UNE-EN 520 - 1200 / longitud / 15 / amb les vores longitudinals afinades, Standard + Alumini "KNAUF". |
1,000 |
7,71 |
7,71 |
mt12ptk010cc |
U |
Cargol autoperforant TN "KNAUF" 3,5x25. |
9,000 |
0,01 |
0,09 |
mt12ptk010cf |
U |
Cargol autoperforant TN "KNAUF" 3,5x45. |
18,000 |
0,01 |
0,18 |
mt12pik015d |
kg |
Pasta de material d'unió Perlfix "KNAUF", d'enduriment ràpid (30 minuts), Euroclasse A1 de reacció al foc, segons UNE-EN 13501-1, rang de temperatura de treball de 5 a 30°C, per a aplicació manual, segons UNE-EN 13963. |
0,100 |
0,46 |
0,05 |
mt12pik010e |
kg |
Pasta de segellament Jointfiller 24H "KNAUF", Euroclasse A2-s1, d0 de reacció al foc, segons UNE-EN 13501-1, rang de temperatura de treball de 5 a 30°C, per a aplicació manual amb cinta de segellament, segons UNE-EN 13963. |
0,500 |
0,79 |
0,40 |
mt12pck010a |
m |
Cinta de segellament "KNAUF" de 50 mm d'amplada. |
1,600 |
0,03 |
0,05 |
mt12pak060a |
kg |
Morter de junts Aquapanel Outdoor "KNAUF", color gris. |
0,600 |
2,09 |
1,25 |
mt12pak050 |
m |
Cinta de junts Aquapanel Outdoor "KNAUF". |
2,100 |
0,43 |
0,90 |
Subtotal materials: |
50,87 |
||||
2 |
Mà d'obra |
||||
mo052 |
h |
Oficial 1ª muntador de sistemes de façanes prefabricades. |
0,293 |
24,57 |
7,20 |
mo099 |
h |
Ajudant muntador de sistemes de façanes prefabricades. |
0,293 |
21,14 |
6,19 |
mo053 |
h |
Oficial 1ª muntador de prefabricats interiors. |
0,293 |
24,57 |
7,20 |
mo100 |
h |
Ajudant muntador de prefabricats interiors. |
0,293 |
21,14 |
6,19 |
Subtotal mà d'obra: |
26,78 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
3,000 |
77,65 |
2,33 |
|
Cost de manteniment decennal: 13,60€ en els primers 10 anys. |
Costos directes (1+2+3): |
79,98 |
Referència norma UNE i Títol de la norma transposició de norma harmonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
UNE-EN 14195:2005 |
1.1.2006 |
1.1.2007 |
3/4 |
Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo |
|||
UNE-EN 14195:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
|
UNE-EN 520:2005/A1:2010 |
1.6.2010 |
1.12.2010 |
3/4 |
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
UNE-EN 13963:2006 |
1.3.2006 |
1.3.2007 |
3/4 |
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
EN 13963:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(a) Data d'aplicabilitat de la norma harmonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
UNITAT D'OBRA FAR100: SISTEMA AQUAPANEL "KNAUF" D'ENTRAMAT AUTOPORTANT, PER A FULLA INTERIOR DE FAÇANA VENTILADA. CARACTERÍSTIQUES TÈCNIQUES Sistema de façana "KNAUF" Aquapanel WM111C.es, per al seu ús com a fulla interior de façana ventilada, format per una estructura metàl·lica d'acer Z2 (Z275) galvanitzat normal de canals horitzontals de 75/40/0,7 mm GRC 0,70 i muntants verticals de 75/50/0,70 mm GRC 0,70 amb una modulació de 400 mm i disposició normal "N", sobre la qual es cargolen una placa Aquapanel Outdoor de 12,5 mm d'espessor des del costat exterior i dues plaques des del costat interior (una placa tipus Standard (A) de 5 mm d'espessor i una placa tipus Standard + Alumini (BV) de 15 mm d'espessor). Entre els perfils i la placa exterior es col·locarà una làmina altament transpirable, impermeable a l'aigua de pluja, Tyvek Stucco Wrap. Inclús banda acústica, pasta de material d'unió, cargols, fixacions mecàniques, pasta segelladora, morter de junts, cinta de juntes, perfils d'acabat de PVC per a formació de juntes de dilatació i protecció de cantonades i racons, execució de trobades i punts singulars i els treballs necessaris per a la formació de buits. Totalment acabat i preparat per suportar el revestiment exterior (no inclòs en aquest preu), que sigui compatible amb ell i completi el tancament de façana ventilada. NORMATIVA D'APLICACIÓ Execució:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 2 m². CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que s'ha acabat l'execució completa de l'estructura, que el suport ha fargat totalment, i que està sec i net de qualsevol resta d'obra. AMBIENTALS. Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 40°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h. DEL CONTRACTISTA. La posada en obra del sistema només podrà ser realitzada per empreses especialitzades i qualificades, reconegudes pel fabricant i sota el seu control tècnic, seguint en tot moment les especificacions incloses en el seu corresponent DAU. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig de l'estructura metàl·lica en terra i sostre. Anivellació i neteja de la base. Col·locació de la banda acústica. Col·locació, aplomat i anivellació de bastiments. Fixació de canals i verticals. Pas d'instal·lacions. Col·locació de la impermeabilització. Col·locació i cargolat de la placa exterior a l'estructura. Tractament de forats. Fixació de les plaques interiors a l'estructura. Enrasat i allisat amb morter i cinta de juntes. Col·locació de cinta de juntes. CONDICIONS DE TERMINACIÓ. El tancament acabat no presentarà peces esquerdades ni tacades, i serà estable enfront dels esforços horitzontals. CONSERVACIÓ I MANTENIMENT. Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 2 m², afegint a canvi la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 06 04 |
Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03. |
0,002 |
0,003 |
17 04 05 |
Ferro i acer. |
0,068 |
0,032 |
17 01 01 |
Formigó (formigons, morters i prefabricats). |
0,894 |
0,596 |
17 08 02 |
Materials de construcció a partir de guix diferents dels especificats en el codi 17 08 01. |
0,853 |
0,853 |
Residus generats: |
1,817 |
1,485 |
|
17 02 03 |
Plàstic. |
0,046 |
0,077 |
Envasos: |
0,046 |
0,077 |
|
Total residus: |
1,863 |
1,561 |
