ICM055

m²

Sistema de calefacció per terra radiant elèctric, en sec.

61,28€

Sistema "MAGNUM HEATING" de calefacció per terra radiant elèctric, format per film de polietilè, de 4x3 m i 0,1 mm de gruix, plaques per a aïllament tèrmic i acústic PS, de 120x50 cm i 6 mm de gruix, conductivitat tèrmica 0,0279 W/(mK), resistència a compressió 60 kN/m², i làmina radiant elèctrica Foil, de potència 120 W/m², 0,6 m d'amplada i 0,3 mm de gruix, alimentació monofàsica a 230 V, amb joc de terminals de connexió elèctrica, per a làmina radiant elèctrica Foil, cinta adhesiva d'alumini, de 5 cm d'amplada i banda de poliestirè, de 10 cm d'amplada.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt38mag005b

U

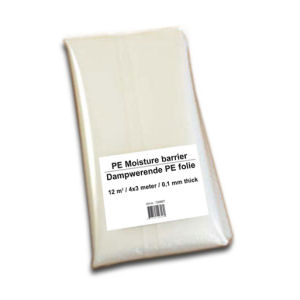

Film de polietilè 720807 "MAGNUM HEATING", de 4x3 m i 0,1 mm de gruix.

0,083

22,80

1,89

mt17mag001b

U

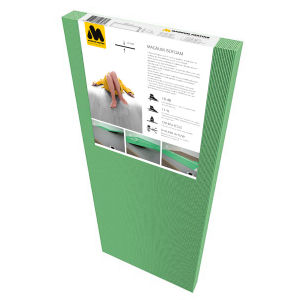

Paquet de 10 plaques per a aïllament tèrmic i acústic PS 730300 "MAGNUM HEATING", de 120x50 cm i 6 mm de gruix, conductivitat tèrmica 0,0279 W/(mK), resistència a compressió 60 kN/m².

0,167

38,55

6,44

mt38mag004b

m²

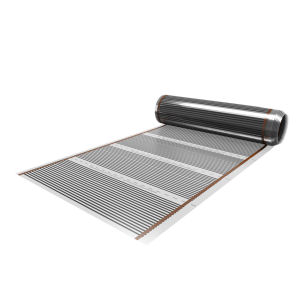

Làmina radiant elèctrica Foil 360120 "MAGNUM HEATING", de potència 120 W/m², 0,6 m d'amplada i 0,3 mm de gruix, alimentació monofàsica a 230 V.

1,000

34,10

34,10

mt38mag009b

U

Joc de terminals de connexió elèctrica 720815 "MAGNUM HEATING", per a làmina radiant elèctrica Foil.

0,100

52,75

5,28

mt38mag140a

U

Rotllo de 22,5 m de cinta adhesiva d'alumini 720200 "MAGNUM HEATING", de 5 cm d'amplada.

0,089

8,50

0,76

mt38mag013a

U

Rotllo de 10 m de banda de poliestirè 720400 "MAGNUM HEATING", de 10 cm d'amplada.

0,050

5,45

0,27

Subtotal materials:

48,74

2

Mà d'obra

mo004

h

Oficial 1ª calefactor.

0,231

26,41

6,10

mo103

h

Ajudant calefactor.

0,231

22,70

5,24

Subtotal mà d'obra:

11,34

3

Costos directes complementaris

%

Costos directes complementaris

2,000

60,08

1,20

Cost de manteniment decennal: 12,87€ en els primers 10 anys.

Costos directes (1+2+3):

61,28

UNITAT D'OBRA ICM055: SISTEMA DE CALEFACCIÓ PER TERRA RADIANT ELÈCTRIC, EN SEC.

CARACTERÍSTIQUES TÈCNIQUES

Sistema "MAGNUM HEATING" de calefacció per terra radiant elèctric, format per film de polietilè, de 4x3 m i 0,1 mm de gruix, plaques per a aïllament tèrmic i acústic PS, de 120x50 cm i 6 mm de gruix, conductivitat tèrmica 0,0279 W/(mK), resistència a compressió 60 kN/m², i làmina radiant elèctrica Foil, de potència 120 W/m², 0,6 m d'amplada i 0,3 mm de gruix, alimentació monofàsica a 230 V, amb joc de terminals de connexió elèctrica, per a làmina radiant elèctrica Foil, cinta adhesiva d'alumini, de 5 cm d'amplada i banda de poliestirè, de 10 cm d'amplada. Totalment muntat, connexionat i provat.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície útil, mesura segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

FASES D'EXECUCIÓ.

Neteja i preparació de la superfície suport. Col·locació de la barrera de vapor. Col·locació de l'aïllament tèrmic. Col·locació de la làmina radiant.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,003

0,005

Residus generats:

0,003

0,005
