RRY077 |
m² |

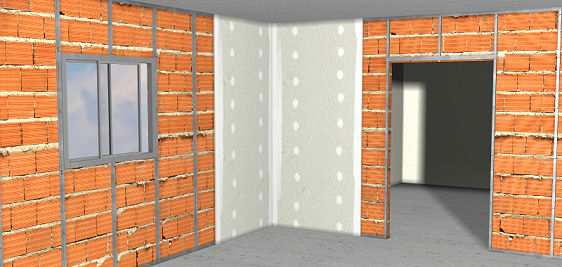

Extradossat autoportant de plaques de guix laminat, per a grans altures, sistema "PLACO". |
39,96€ |
|
Extradossat autoportant lliure, sistema Placo Natura Activ'Air "PLACO", realitzat amb una placa de guix laminat AF / UNE-EN 520 - 900 / 2500 / 25 / amb les vores longitudinals afinades, Megaplac PPF 25 "PLACO", cargolada directament a una estructura autoportant de perfils metàl·lics d'acer galvanitzat formada per canals High Stil RHS 70 "PLACO" i muntants High Stil MHS 70 "PLACO", amb una separació entre muntants de 900 mm; 95 mm de gruix total. El preu inclou la resolució de trobades i punts singulars, però no inclou l'aïllament a col·locar entre les plaques i el parament. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt12plj020a |
m |
Banda estanca autoadhesiva, Banda 45 "PLACO", d'escuma de polietilè de cel·les tancades, de 3 mm d'espessor i 45 mm d'amplada, per a l'estanquitat de la base i l'aïllament acústic del perímetre en envans i extradossats de plaques. |
0,450 |
0,30 |
0,14 |
|
mt12plp220a |
m |
Canal de perfil d'acer galvanitzat, RHS 70 "PLACO", fabricat mitjançant laminació en fred, 72x60 mm de secció i 1,2 mm de gruix, segons UNE-EN 14195. |
1,000 |
4,82 |
4,82 |
|
mt12plp210a |
m |
Muntant de perfil d'acer galvanitzat, MHS 70 "PLACO", fabricat mitjançant laminació en fred, 68x55 mm de secció i 1,2 mm de gruix, segons UNE-EN 14195. |
1,400 |
5,19 |
7,27 |
|
mt12plk017r |
m² |
Placa de guix laminat AF / UNE-EN 520 - 900 / 2500 / 25 / amb les vores longitudinals afinades, Megaplac PPF 25 "PLACO", formada per una ànima de guix d'origen natural embotida i íntimament lligada a dues làmines de cartró fort, reforçada per la inclusió en la massa de fibra de vidre de fil curt no teixit per a millorar la seva cohesió a temperatures altes. |
1,050 |
15,19 |
15,95 |
|
mt12plt020b |
U |
Cargol autoperforant TTPF 35 "PLACO", amb cap de trompeta, de 35 mm de longitud, per a instal·lació de plaques de guix laminat sobre perfils de gruix inferior a 6 mm. |
7,000 |
0,01 |
0,07 |
|
mt12plt030a |
U |
Cargol autoperforant rosca-xapa, TRPF 9,5 "PLACO", de 9,5 mm de longitud. |
2,000 |
0,01 |
0,02 |
|
mt12plj010 |
m |
Cinta microperforada, de paper, "PLACO", per a acabat de junts de plaques de guix laminat. |
1,750 |
0,03 |
0,05 |
|
mt12plm010a |
kg |
Pasta d'assecatge en pols SN "PLACO"; Euroclasse A2-s1, d0 de reacció al foc, segons UNE-EN 13501-1, rang de temperatura de treball de 5 a 30°C, per a aplicació manual amb cinta de segellament, segons UNE-EN 13963; per al tractament dels junts de les plaques de guix laminat. |
0,420 |
0,91 |
0,38 |
|
mt12plm019a |
kg |
Pasta d'assecatge, Promix Pro "PLACO"; Euroclasse A2-s1, d0 de reacció al foc, segons UNE-EN 13501-1, rang de temperatura de treball de 5 a 30°C, per a aplicació manual o mecànica amb cinta de segellament, segons UNE-EN 13963; per al tractament dels junts de les plaques de guix laminat. |
0,590 |
1,09 |
0,64 |
|
Subtotal materials: |
29,34 |
||||
|
2 |
Mà d'obra |
||||
|
mo053 |
h |
Oficial 1ª muntador de prefabricats interiors. |
0,209 |
25,32 |
5,29 |
|
mo100 |
h |
Ajudant muntador de prefabricats interiors. |
0,209 |
21,75 |
4,55 |
|
Subtotal mà d'obra: |
9,84 |
||||
|
3 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
39,18 |
0,78 |
|
|
Cost de manteniment decennal: 4,40€ en els primers 10 anys. |
Costos directes (1+2+3): |
39,96 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma harmonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
|
UNE-EN 14195:2005 |
1.1.2006 |
1.1.2007 |
3/4 |
|
Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo |
|||
|
UNE-EN 14195:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
|
|
UNE-EN 520:2005/A1:2010 |
1.6.2010 |
1.12.2010 |
3/4 |
|
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
UNE-EN 13963:2006 |
1.3.2006 |
1.3.2007 |
3/4 |
|
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
EN 13963:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(a) Data d'aplicabilitat de la norma harmonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA RRY077: EXTRADOSSAT AUTOPORTANT DE PLAQUES DE GUIX LAMINAT, PER A GRANS ALTURES, SISTEMA "PLACO". MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA. Tot element metàl·lic que estigui en contacte amb les plaques estarà protegit contra la corrosió. Les canonades que discorrin entre panells d'aïllament estaran degudament aïllades per a evitar condensacions. CARACTERÍSTIQUES TÈCNIQUES Extradossat autoportant lliure, sistema Placo Natura Activ'Air "PLACO", de 95 mm de gruix total, amb nivell de qualitat de l'acabat estàndard (Q2), format per una placa de guix laminat AF / UNE-EN 520 - 900 / 2500 / 25 / amb les vores longitudinals afinades, Megaplac PPF 25 "PLACO", formada per una ànima de guix d'origen natural embotida i íntimament lligada a dues làmines de cartró fort, reforçada per la inclusió en la massa de fibra de vidre de fil curt no teixit per a millorar la seva cohesió a temperatures altes, cargolada directament a una estructura autoportant de perfils metàl·lics d'acer galvanitzat formada per canals horitzontals High Stil RHS 70 "PLACO", sòlidament fixats al terra i al sostre, i muntants verticals High Stil MHS 70 "PLACO", amb una separació entre muntants de 900 mm. Inclús banda desolidaritzadora; fixacions per a l'ancoratge de canals i muntants metàl·lics; cargols per a la fixació de les plaques; pasta i cinta per al tractament de junts. NORMATIVA D'APLICACIÓ Muntatge:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Abans d'iniciar els treballs de muntatge, es comprovarà que es troben acabats l'estructura, els tancaments i la coberta de l'edifici. La superfície horitzontal d'assentament de les plaques ha d'estar anivellada i l'enrajolat, si pot ser, col·locat i acabat, a no ser que l'enrajolat pugui resultar malmés durant els treballs de muntatge; en aquest cas, haurà d'estar acabada la seva base d'assentament. Els sostres de l'obra estaran acabats, sent necessari que la superfície inferior del forjat quedi revestida si no es realitzen falsos sostres. Les instal·lacions, tant de fontaneria i calefacció com d'electricitat, haurien de trobar-se amb les preses de planta en espera, per a la seva distribució posterior per l'interior dels envans. Els conductes de ventilació i els baixants estaran col·locats. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig i traçat en el forjat inferior i en el superior dels perfils. Col·locació de banda d'estanquitat i canals inferiors, sobre paviment acabat o base de seient. Col·locació de banda d'estanquitat i canals superiors, sota forjats. Col·locació dels muntants. Tall de les plaques. Fixació de les plaques. Replanteig de les caixes per a allotjament de mecanismes elèctrics i de pas d'instal·lacions, i posterior perforació de les plaques. Tractament de junts. CONDICIONS DE TERMINACIÓ. El conjunt serà resistent i estable. Quedarà pla i aplomat. CONSERVACIÓ I MANTENIMENT. No se sotmetran a càrregues per a les quals no estan dissenyats. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305. CRITERI DE VALORACIÓ ECONÒMICA El preu inclou la resolució de trobades i punts singulars, però no inclou l'aïllament a col·locar entre les plaques i el parament. |
|||||||||||||||||
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
17 04 05 |
Ferro i acer. |
0,077 |
0,037 |
|
17 08 02 |
Materials de construcció a partir de guix diferents dels especificats en el codi 17 08 01. |
0,401 |
0,401 |
|
Residus generats: |
0,478 |
0,438 |
|
|
17 02 03 |
Plàstic. |
0,055 |
0,092 |
|
Envasos: |
0,055 |
0,092 |
|
|
Total residus: |
0,533 |
0,529 |
