| Revestiment exterior de façana ventilada, de panells compòsit. Sistema "STRUGAL" | ||
| FAS020 | Revestiment exterior de façana ventilada, de panells compòsit. Sistema "STRUGAL" | |
|

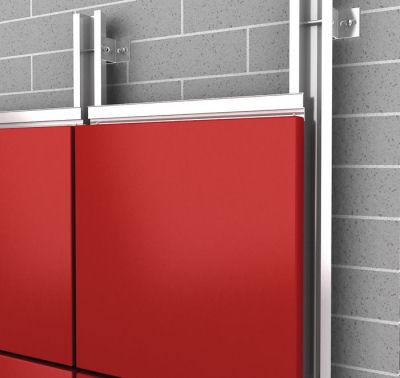

Revestiment exterior de façana ventilada, de panells compòsit Stacbond FR "STRUGAL", de 4 mm de gruix total, formats per una làmina d'alumini en la cara interior de 0,5 mm d'espessor i una làmina exterior d'aliatge d'alumini EN AW-5005, amb acabat lacat, amb una capa de PVDF Kynar de 22 a 40 micres d'espessor, pretractament lliure de clor en ambdues làmines, i nucli intermedi de baixa densitat, de 3 mm d'espessor, Euroclasse B-s1, d0 de reacció al foc, segons UNE-EN 13501-1, en forma de safates; col·locació en posició vertical mitjançant el sistema d'ancoratge ocult mascle-femella STB-SZ, sobre subestructura suport d'aliatge d'alumini. Inclús tirafons i ancoratges mecànics d'expansió d'acer inoxidable A2, per a la fixació de la subestructura suport. | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA FAS020: REVESTIMENT EXTERIOR DE FAÇANA VENTILADA, DE PANELLS COMPÒSIT. SISTEMA "STRUGAL".
CARACTERÍSTIQUES TÈCNIQUES
Revestiment exterior de façana ventilada, de panells compòsit Stacbond FR "STRUGAL", de 4 mm de gruix total, formats per una làmina d'alumini en la cara interior de 0,5 mm d'espessor i una làmina exterior d'aliatge d'alumini EN AW-5005, amb acabat lacat, amb una capa de PVDF Kynar de 22 a 40 micres d'espessor, pretractament lliure de clor en ambdues làmines, i nucli intermedi de baixa densitat, de 3 mm d'espessor, Euroclasse B-s1, d0 de reacció al foc, segons UNE-EN 13501-1, en forma de safates; col·locació en posició vertical mitjançant el sistema d'ancoratge ocult mascle-femella STB-SZ, sobre subestructura suport d'aliatge d'alumini. Inclús tirafons i ancoratges mecànics d'expansió d'acer inoxidable A2, per a la fixació de la subestructura suport.
NORMATIVA D'APLICACIÓ
Execució:
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-HE Ahorro de energía. |
CRITERI D'AMIDAMENT EN PROJECTE
Superfície mesurada segons documentació gràfica de Projecte, sense deduir forats menors de 1 m², deduint el 50% dels buits entre 1 i 2 m² i el 100% dels buits majors de 2 m², afegint a canvi, en aquests últims, la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. En els buits que no es dedueixin, o que es dedueixin parcialment, estan inclosos els treballs de realitzar la superfície interior del buit.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Es comprovarà que s'ha acabat l'execució completa de l'estructura, que el suport s'ha endurit totalment, que està sec i net de qualsevol resta d'obra, que el full principal està totalment acabat i amb la planimetria adequada, i que els bastiments de base dels forats estan col·locats.
AMBIENTALS.
Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 40°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h.
DEL CONTRACTISTA.
Les condicions d'utilització del sistema s'ajustaran a l'establert en el DIT corresponent, còpia del com rebrà el contractista per part del fabricant abans de començar l'obra. Haurà rebut l'acceptació prèvia, per part de l'instal·lador del sistema de façana ventilada, del correcte acabat del parament suport.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Neteja i preparació de la superfície suport. Replanteig de les juntes de dilatació i draps de treball. Replanteig de l'especejament del revestiment i dels punts d'ancoratge de la subestructura suport. Fixació de la subestructura suport al full principal i al forjat. Preparació del revestiment. Aplomat, anivellament i alineació del revestiment. Fixació definitiva del revestiment a la subestructura suport. Realització de tots els treballs necessaris per a la resolució dels buits. Resolució de punts singulars.
CONDICIONS DE TERMINACIÓ.
La façana acabada no presentarà peces esquerdades ni tacades, i serà estable enfront dels esforços horitzontals.
CONSERVACIÓ I MANTENIMENT.
Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà la superfície realment executada segons especificacions de Projecte, sense deduir forats menors de 1 m², deduint el 50% dels buits entre 1 i 2 m² i el 100% dels buits majors de 2 m², afegint a canvi, en aquests últims, la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. En els buits que no es dedueixin, o que es dedueixin parcialment, estan inclosos els treballs de realitzar la superfície interior del buit.
CRITERI DE VALORACIÓ ECONÒMICA
El preu no inclou l'aïllament tèrmic.
