ZFG020

m²

Sistema Aquapanel "KNAUF", per a revestiment exterior de façana.

122,69€

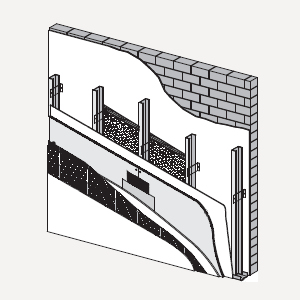

Rehabilitació energètica de façana, mitjançant revestiment exterior de façana W682 "KNAUF" Aquapanel compost per una estructura metàl·lica d'acer galvanitzat de canals horitzontals de 75/40/0,7 mm GRC 0,7 i muntants verticals de 75/50/0,70 mm GRC 0,70 amb una modulació de 400 mm, sobre la qual es cargola una placa Aquapanel Outdoor de 12,5 mm de gruix, fixada al suport base amb esquadres i creant una cambra d'aire de 20 mm de gruix mínim; aïllament de plafó rígid de llana mineral, segons UNE-EN 13162, no revestit, de 60 mm d'espessor, fixat al suport base i pintura per a revestiment exterior acabat llis.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt12pck020d

m

Banda acústica de dilatació "KNAUF" de 95 mm d'amplada.

1,000

0,53

0,53

mt12pak150b

Ut

Esquadra d'acer galvanitzat, de 120x50 mm, 60 mm d'amplada i 2 mm de gruix, "KNAUF".

1,600

1,44

2,30

mt12psg220

Ut

Fixació composta per tac i cargol 5x27.

3,200

0,06

0,19

mt16lra020Bo

m²

Plafó rígid de llana mineral, segons UNE-EN 13162, no revestit, de 60 mm d'espessor, resistència tèrmica 1,75 m²K/W, conductivitat tèrmica 0,034 W/(mK).

1,000

7,59

7,59

mt16aaa030

m

Cinta autoadhesiva per closa de juntes.

0,440

0,30

0,13

mt12pak020b

m

Canal 75/40/0,7 mm GRC 0,7 "KNAUF" d'acer galvanitzat, per a sistema Aquapanel Outdoor. Segons UNE-EN 14195.

0,700

2,60

1,82

mt12pak030f

m

Muntant 75/50/0,70 mm GRC 0,70 "KNAUF" d'acer galvanitzat, per a sistema Aquapanel Outdoor. Segons UNE-EN 14195.

2,750

3,69

10,15

mt12pak070

m²

Làmina impermeable a l'aigua i permeable al vapor d'aigua, Tyvek Aquapanel Outdoor "KNAUF".

1,100

5,14

5,65

mt12pak010a

m²

Placa Aquapanel Outdoor "KNAUF" 12,5x1200x2400 amb ànima de ciment Pòrtland, revestida amb una capa de fibra de vidre embeguda en ambdues cares.

1,000

26,16

26,16

mt12pak040b

Ut

Cargol Aquapanel Maxi TB 39 mm "KNAUF".

20,000

0,09

1,80

mt12pak060

kg

Morter de junts Aquapanel "KNAUF", color gris.

0,600

2,75

1,65

mt12pak050

m

Cinta de junts Aquapanel Outdoor "KNAUF".

2,100

0,56

1,18

mt12pak100a

m²

Malla superficial Aquapanel Outdoor "KNAUF" de fibra de vidre, color blanc.

1,100

2,31

2,54

mt12pak090a

kg

Morter superficial Aquapanel "KNAUF", color blanc.

7,800

1,76

13,73

mt12pak085

l

Emprimació incolora al siloxano GRC "KNAUF".

0,250

4,10

1,03

mt12pak140

l

Pintura elàstica al siloxà en base aquosa GRC "KNAUF", acabat llis, color a escollir.

0,350

10,33

3,62

mo048

h

Oficial 1ª muntador de sistemes de façanes prefabricades.

0,820

24,08

19,75

mo091

h

Ajudant muntador de sistemes de façanes prefabricades.

0,820

20,68

16,96

%

Mitjans auxiliars

2,000

116,78

2,34

%

Costos indirectes

3,000

119,12

3,57

Cost de manteniment decennal: 17,79€ en els primers 10 anys.

Total:

122,69

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 13162:2009

1.9.2009

1.9.2010

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para particiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNITAT D'OBRA ZFG020: SISTEMA AQUAPANEL "KNAUF", PER A REVESTIMENT EXTERIOR DE FAÇANA.

CARACTERÍSTIQUES TÈCNIQUES

Rehabilitació energètica de façana, mitjançant revestiment exterior de façana W682 "KNAUF" compost per una estructura metàl·lica d'acer galvanitzat de canals horitzontals de 75/40/0,7 mm GRC 0,7 i muntants verticals de 75/50/0,70 mm GRC 0,70 amb una modulació de 400 mm, sobre la qual es cargola una placa Aquapanel Outdoor de 12,5 mm de gruix, fixada al suport base amb esquadres i creant una cambra d'aire de 20 mm de gruix mínim; aïllament de plafó rígid de llana mineral, segons UNE-EN 13162, no revestit, de 60 mm d'espessor, resistència tèrmica 1,75 m²K/W, conductivitat tèrmica 0,034 W/(mK), col·locat a topall per evitar ponts tèrmics, fixat al suport base i posterior segellat de totes les unions entre plafons amb cinta de segellat de juntes i pintura per a revestiment exterior acabat llis. Entre els perfils i la placa exterior es col·locarà una barrera impermeable a l'aigua Tyvek. Inclús p/p de banda acústica, cargols, fixacions, cinta autoadhesiva, morter i cinta de junts, morter superficial i malla de fibra de vidre i emprimació. Totalment muntat.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB HE Ahorro de energía.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m².

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m².

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,393

0,655

17 04 05

Ferro i acer.

0,127

0,060

17 01 01

Formigó (formigons, morters i prefabricats).

1,625

1,083

Residus generats:

2,145

1,799

17 02 03

Plàstic.

0,129

0,215

Total residus:

2,274

2,014
