| Extradossat autoportant de plaques de guix laminat amb aïllament termoacústic. Sistema "ISOVER" | ||
| RRY090 | Extradossat autoportant de plaques de guix laminat amb aïllament termoacústic. Sistema "ISOVER" | |
|

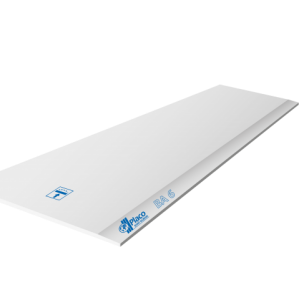

Extradossat autoportant travat amb aïllament termoacústic, sistema Optima "ISOVER", amb nivell de qualitat de l'acabat estàndard (Q2), format per placa de guix laminat A / UNE-EN 520 - 1200 / 3000 / 6 / amb les vores longitudinals afinades, BA 6 "PLACO", cargolada directament a una estructura autoportant travada, d'acer galvanitzat, composta per perfils horitzontals Optima U ST "ISOVER", sòlidament fixats al terra i al sostre i mestres verticals Optima 240 "ISOVER", amb una modulació de 600 mm, fixades al parament vertical, i aïllament de panell semirígid de llana mineral, Geowall 37 "ISOVER", segons UNE-EN 13162, no revestit, de 40 mm d'espessor, resistència tèrmica 1,081 m²K/W, conductivitat tèrmica 0,037 W/(mK), col·locat en l'espai entre el parament i les mestres. Inclús fixacions, pasta i cinta per al tractament de junts entre plaques i accessoris de muntatge. | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA RRY090: EXTRADOSSAT AUTOPORTANT DE PLAQUES DE GUIX LAMINAT AMB AÏLLAMENT TERMOACÚSTIC. SISTEMA "ISOVER".
MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.
Tot element metàl·lic que estigui en contacte amb les plaques estarà protegit contra la corrosió. Les canonades que discorrin entre panells d'aïllament estaran degudament aïllades per a evitar condensacions.
CARACTERÍSTIQUES TÈCNIQUES
Extradossat autoportant travat amb aïllament termoacústic, sistema Optima "ISOVER", amb nivell de qualitat de l'acabat estàndard (Q2), format per placa de guix laminat A / UNE-EN 520 - 1200 / 3000 / 6 / amb les vores longitudinals afinades, BA 6 "PLACO", cargolada directament a una estructura autoportant travada, d'acer galvanitzat, composta per perfils horitzontals Optima U ST "ISOVER", sòlidament fixats al terra i al sostre i mestres verticals Optima 240 "ISOVER", amb una modulació de 600 mm, fixades al parament vertical, i aïllament de panell semirígid de llana mineral, Geowall 37 "ISOVER", segons UNE-EN 13162, no revestit, de 40 mm d'espessor, resistència tèrmica 1,081 m²K/W, conductivitat tèrmica 0,037 W/(mK), col·locat en l'espai entre el parament i les mestres. Inclús fixacions, pasta i cinta per al tractament de junts entre plaques i accessoris de muntatge.
NORMATIVA D'APLICACIÓ
Muntatge:
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
CTE. DB-HR Protección frente al ruido. |
- |
CTE. DB-HE Ahorro de energía. |
- |
UNE 102043. Montaje de los sistemas constructivos con placa de yeso laminado (PYL). Tabiques, trasdosados y techos. Definiciones, aplicaciones y recomendaciones. |
CRITERI D'AMIDAMENT EN PROJECTE
Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Abans d'iniciar els treballs de muntatge, es comprovarà que es troben acabats l'estructura, els tancaments i la coberta de l'edifici. La superfície horitzontal d'assentament de les plaques ha d'estar anivellada i l'enrajolat, si pot ser, col·locat i acabat, a no ser que l'enrajolat pugui resultar malmés durant els treballs de muntatge; en aquest cas, haurà d'estar acabada la seva base d'assentament. Els sostres de l'obra estaran acabats, sent necessari que la superfície inferior del forjat quedi revestida si no es realitzen falsos sostres. Les instal·lacions, tant de fontaneria i calefacció com d'electricitat, haurien de trobar-se amb les preses de planta en espera, per a la seva distribució posterior per l'interior dels envans. Els conductes de ventilació i els baixants estaran col·locats.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Replanteig i marcat. Anivellació i neteja de la base. Col·locació de la banda resilient en els perfils perimetrals. Col·locació d'elements horitzontals sòlidament fixats al terra i al sostre. Col·locació dels suports intermedis. Tall i preparació de l'aïllament. Col·locació de l'aïllament. Col·locació de les claus dels suports. Col·locació de les mestres, travant-les. Tall de les plaques. Presentació i posterior col·locació de les plaques sobre les mestres previ replanteig dels buits per a pas d'instal·lacions i mecanismes. Tractament de junts.
CONDICIONS DE TERMINACIÓ.
La protecció de la totalitat de la superfície serà homogènia. No existiran ponts tèrmics.
CONSERVACIÓ I MANTENIMENT.
Es protegirà l'aïllament enfront de la humitat i a la disgregació fins que es finalitzi l'extradossat.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305.
CRITERI DE VALORACIÓ ECONÒMICA
El preu inclou la resolució de trobades i punts singulars.
