| Envà de plaques de guix laminat. Sistema "PLACO" | ||
| FBY050 | Envà de plaques de guix laminat. Sistema "PLACO" | |
|

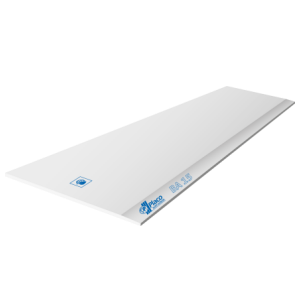

Envà senzill, sistema "PLACO", (15 + 48 + 15)/600 (48), de 78 mm de gruix total, amb nivell de qualitat de l'acabat estàndard (Q2), format per una estructura simple autoportant de perfils metàl·lics d'acer galvanitzat formada per canals R 48 "PLACO" i muntants M 48 "PLACO", amb una separació entre muntants de 600 mm i una disposició normal "N", a la què es cargolen dues plaques en total es cargola una placa de guix laminat A / UNE-EN 520 - 1200 / 2000 / 15 / amb les vores longitudinals afinades, BA 15 "PLACO" en una cara, i una altra placa A / UNE-EN 520 - 1200 / 2000 / 15 / amb les vores longitudinals afinades, BA 15 "PLACO" en l'altra cara. Inclús banda estanca autoadhesiva, Banda 45 "PLACO"; cargols per a la fixació de les plaques; cinta de paper amb reforç metàl·lic "PLACO" i pasta i cinta per al tractament de junts. | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA FBY050: ENVÀ DE PLAQUES DE GUIX LAMINAT. SISTEMA "PLACO".
MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.
Tot element metàl·lic que estigui en contacte amb les plaques estarà protegit contra la corrosió. Les canonades que discorrin entre panells d'aïllament estaran degudament aïllades per a evitar condensacions.
CARACTERÍSTIQUES TÈCNIQUES
Envà senzill, sistema "PLACO", (15 + 48 + 15)/600 (48), de 78 mm de gruix total, amb nivell de qualitat de l'acabat estàndard (Q2), format per una estructura simple autoportant de perfils metàl·lics d'acer galvanitzat formada per canals R 48 "PLACO" i muntants M 48 "PLACO", amb una separació entre muntants de 600 mm i una disposició normal "N", a la què es cargolen dues plaques en total es cargola una placa de guix laminat A / UNE-EN 520 - 1200 / 2000 / 15 / amb les vores longitudinals afinades, BA 15 "PLACO" en una cara, i una altra placa A / UNE-EN 520 - 1200 / 2000 / 15 / amb les vores longitudinals afinades, BA 15 "PLACO" en l'altra cara. Inclús banda estanca autoadhesiva, Banda 45 "PLACO"; cargols per a la fixació de les plaques; cinta de paper amb reforç metàl·lic "PLACO" i pasta i cinta per al tractament de junts.
NORMATIVA D'APLICACIÓ
Muntatge:
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
CTE. DB-HR Protección frente al ruido. |
- |
CTE. DB-HE Ahorro de energía. |
- |
UNE 102043. Montaje de los sistemas constructivos con placa de yeso laminado (PYL). Tabiques, trasdosados y techos. Definiciones, aplicaciones y recomendaciones. |
- |
NTE-PTP. Particiones: Tabiques de placas y paneles. |
CRITERI D'AMIDAMENT EN PROJECTE
Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Abans d'iniciar els treballs, es comprovarà que està acabada l'estructura, la coberta i la façana, estant col·locada en aquesta la fusteria amb el seu envidriament. Es disposarà en obra dels bastiments i bastiments de base de portes i armaris. La superfície horitzontal d'assentament de les plaques ha d'estar anivellada i l'enrajolat, si pot ser, col·locat i acabat, a no ser que l'enrajolat pugui resultar malmés durant els treballs de muntatge; en aquest cas, haurà d'estar acabada la seva base d'assentament. Els sostres de l'obra estaran acabats, sent necessari que la superfície inferior del forjat quedi revestida si no es realitzen falsos sostres. Les instal·lacions, tant de fontaneria i calefacció com d'electricitat, haurien de trobar-se amb les preses de planta en espera, per a la seva distribució posterior per l'interior dels envans. Els conductes de ventilació i els baixants estaran col·locats.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Replanteig i traçat en el forjat inferior i en el superior dels envans a realitzar. Col·locació de banda d'estanquitat i canals inferiors, sobre paviment acabat o base de seient. Col·locació de banda d'estanquitat i canals superiors, sota forjats. Col·locació i fixació dels muntants sobre els elements horitzontals. Tall de les plaques. Fixació de les plaques per al tancament d'una de les cares de l'envà. Fixació de les plaques per al tancament de la segona cara de l'envà. Replanteig de les caixes per a allotjament de mecanismes elèctrics i de pas d'instal·lacions, i posterior perforació de les plaques. Tractament de junts.
CONDICIONS DE TERMINACIÓ.
El conjunt quedarà monolític, estable enfront d'esforços horitzontals, pla, d'aspecte uniforme, aplomat i sense defectes.
CONSERVACIÓ I MANTENIMENT.
Es protegirà enfront de cops. S'evitaran les humitats i la col·locació d'elements pesats sobre les plaques.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305.
CRITERI DE VALORACIÓ ECONÒMICA
El preu inclou la resolució de trobades i punts singulars, però no inclou l'aïllament a col·locar entre els muntants.
