ICS016

U

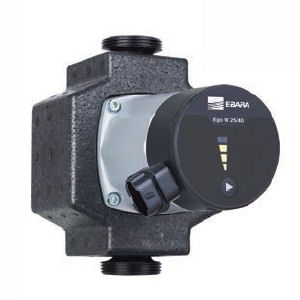

Bomba de circulació "EBARA".

643,91€

Bomba circuladora, de rotor humit, de ferro colat, amb motor d'imant permanent, amb variador de freqüència incorporat i ventilació automàtica, amb dos modes de funcionament seleccionables mitjançant el botó de la caixa de connexions (velocitat constant i pressió proporcional), model Ego 15/40-130 "EBARA", de 130 mm de longitud, impulsor de tecnopolímer, eix motor i coixinets de ceràmica, connexions roscades de 1" de diàmetre, pressió màxima de treball 10 bar, rang de temperatura del líquid conduït de 5 a 95°C, aïllament classe H, protecció IP44, alimentació monofàsica a 230 V. Inclús pont de manòmetres format per manòmetre, vàlvules d'esfera i canonada de coure; elements de muntatge; caixa de connexions elèctriques amb condensador i accessoris necessaris per al seu correcte funcionament.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt37bce250sa

U

Bomba circuladora, de rotor humit, de ferro colat, amb motor d'imant permanent, amb variador de freqüència incorporat i ventilació automàtica, amb dos modes de funcionament seleccionables mitjançant el botó de la caixa de connexions (velocitat constant i pressió proporcional), model Ego 15/40-130 "EBARA", de 130 mm de longitud, impulsor de tecnopolímer, eix motor i coixinets de ceràmica, connexions roscades de 1" de diàmetre, pressió màxima de treball 10 bar, rang de temperatura del líquid conduït de 5 a 95°C, aïllament classe H, protecció IP44, alimentació monofàsica a 230 V.

1,000

322,00

322,00

mt37sve010b

U

Vàlvula d'esfera de llautó niquelat per roscar de 1/2".

4,000

4,95

19,80

mt37www060b

U

Filtre retenidor de residus de llautó, amb tamís d'acer inoxidable amb perforacions de 0,4 mm de diàmetre, amb rosca de 1/2", per a una pressió màxima de treball de 16 bar i una temperatura màxima de 110°C.

1,000

4,21

4,21

mt37svr010a

U

Vàlvula de retenció de llautó per roscar de 1/2".

1,000

4,30

4,30

mt37www050a

U

Maneguet antivibració, de goma, amb rosca de 1/2", per a una pressió màxima de treball de 10 bar.

2,000

15,00

30,00

mt42www040

U

Manòmetre amb bany de glicerina i diàmetre d'esfera de 100 mm, amb presa vertical, per a muntatge roscat de 1/2", escala de pressió de 0 a 5 bar.

1,000

43,29

43,29

mt37tca010ba

m

Tub de coure rígid amb paret de 1 mm de gruix i 13/15 mm de diàmetre, segons UNE-EN 1057.

0,350

4,82

1,69

mt35aia090aa

m

Tub rígid de PVC, endollable, corbable en calent, de color negre, de 16 mm de diàmetre nominal, per a canalització fixa en superfície. Resistència a la compressió 1250 N, resistència a l'impacte 2 joules, temperatura de treball -5°C fins 60°C, amb grau de protecció IP547 segons UNE 20324, propietats elèctriques: aïllant, no propagador de la flama. Segons UNE-EN 61386-1 i UNE-EN 61386-22. Inclús abraçadores, elements de subjecció i accessoris (corbes, maneguets, tes, colzes i corbes flexibles).

3,000

1,23

3,69

mt35cun040ab

m

Cable unipolar H07V-K, sent la seva tensió assignada de 450/750 V, reacció al foc classe Eca segons UNE-EN 50575, amb conductor multifilar de coure classe 5 (-K) de 2,5 mm² de secció, amb aïllament de PVC (V). Segons UNE 21031-3.

9,000

0,66

5,94

Subtotal materials:

434,92

2

Mà d'obra

mo005

h

Oficial 1ª instal·lador de climatització.

3,597

29,34

105,54

mo104

h

Ajudant instal·lador de climatització.

3,597

25,25

90,82

Subtotal mà d'obra:

196,36

3

Costos directes complementaris

%

Costos directes complementaris

2,000

631,28

12,63

Cost de manteniment decennal: 302,64€ en els primers 10 anys.

Costos directes (1+2+3):

643,91

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 1057:2006+A1:2010

1.12.2010

1.12.2010

1/3/4

Cobre y aleaciones de cobre. Tubos redondos de cobre, sin soldadura, para agua y gas en aplicaciones sanitarias y de calefacción.

UNITAT D'OBRA ICS016: BOMBA DE CIRCULACIÓ "EBARA".

CARACTERÍSTIQUES TÈCNIQUES

Bomba circuladora, de rotor humit, de ferro colat, amb motor d'imant permanent, amb variador de freqüència incorporat i ventilació automàtica, amb dos modes de funcionament seleccionables mitjançant el botó de la caixa de connexions (velocitat constant i pressió proporcional), model Ego 15/40-130 "EBARA", de 130 mm de longitud, impulsor de tecnopolímer, eix motor i coixinets de ceràmica, connexions roscades de 1" de diàmetre, pressió màxima de treball 10 bar, rang de temperatura del líquid conduït de 5 a 95°C, aïllament classe H, protecció IP44, alimentació monofàsica a 230 V. Inclús pont de manòmetres format per manòmetre, vàlvules d'esfera i canonada de coure; elements de muntatge; caixa de connexions elèctriques amb condensador i accessoris necessaris per al seu correcte funcionament.

NORMATIVA D'APLICACIÓ

Instal·lació: CTE. DB-HS Salubridad.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

FASES D'EXECUCIÓ.

Replanteig. Col·locació de la bomba de circulació. Connexió a la xarxa de distribució. Comprovació del seu correcte funcionament.

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops i esquitxades.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 01

Coure, bronze, llautó.

0,006

0,004

17 02 03

Plàstic.

0,010

0,017

17 04 11

Cables diferents dels especificats en el codi 17 04 10.

0,005

0,003

Residus generats:

0,021

0,024

15 01 01

Envasos de paper i cartró.

2,736

3,648

Envasos:

2,736

3,648

Total residus:

2,757

3,672
