Enviar suggeriment | Exportació: |
IBF030 |
U |

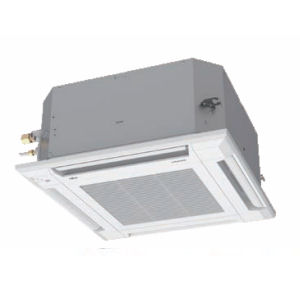

Unitat interior d'aire condicionat, de casset. |
2.257,81€ |
Unitat interior d'aire condicionat, de casset, sistema VRF, model AUXS018GLEH "FUJITSU", refrigerant R-410A, alimentació monofàsica (230V/50Hz), potència frigorífica 5,6 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 6,3 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), consum elèctric 20 W, cabal d'aire a velocitat alta/mitja/baixa: 750/690/630 m³/h, pressió sonora a velocitat alta/mitja/baixa: 38/35/33 dBA, amplada 1240 mm, profunditat 500 mm, altura 200 mm, pes 25 kg, panell, model UTG-USYA-W, dimensions del panell 1350x1350x85 mm, pes del panell 11,5 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió de la canonada de gas 1/2", amb control remot per cable amb pantalla tàctil retroil·luminada, model UTY-RNRYZ1. Inclús elements per a suspensió del sostre. El preu no inclou la canalització ni el cablejat elèctric d'alimentació. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt42fuj104a |
U |
Unitat interior d'aire condicionat, de casset, sistema VRF, model AUXS018GLEH "FUJITSU", refrigerant R-410A, alimentació monofàsica (230V/50Hz), potència frigorífica 5,6 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 6,3 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), consum elèctric 20 W, cabal d'aire a velocitat alta/mitja/baixa: 750/690/630 m³/h, pressió sonora a velocitat alta/mitja/baixa: 38/35/33 dBA, amplada 1240 mm, profunditat 500 mm, altura 200 mm, pes 25 kg, panell, model UTG-USYA-W, dimensions del panell 1350x1350x85 mm, pes del panell 11,5 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió de la canonada de gas 1/2". |
1,000 |
1.890,00 |
1.890,00 |
mt42fuj525a |
U |
Control remot per cable amb pantalla tàctil retroil·luminada, model UTY-RNRYZ1 "FUJITSU", amb possibilitat de controlar fins a 16 unitats interiors d'aire condicionat, sensor de temperatura ambient, programació diària i setmanal, possibilitat de limitar el rang de temperatura seleccionable i visualització de la temperatura ambient. |
1,000 |
230,00 |
230,00 |
mt42fuj900 |
m |
Cable bipolar, de 0,5 mm² de secció |
3,000 |
0,80 |
2,40 |
mt35aia090aa |
m |
Tub rígid de PVC, endollable, corbable en calent, de color negre, de 16 mm de diàmetre nominal, per a canalització fixa en superfície. Resistència a la compressió 1250 N, resistència a l'impacte 2 joules, temperatura de treball -5°C fins 60°C, amb grau de protecció IP547 segons UNE 20324, propietats elèctriques: aïllant, no propagador de la flama. Segons UNE-EN 61386-1 i UNE-EN 61386-22. Inclús abraçadores, elements de subjecció i accessoris (corbes, maneguets, tes, colzes i corbes flexibles). |
3,000 |
1,23 |
3,69 |
mt42www090 |
U |
Kit de suports per a suspensió del sostre, format per quatre varetes roscades d'acer galvanitzat, amb els seus tacs, rosques i volanderes corresponents. |
1,000 |
22,00 |
22,00 |
Subtotal materials: |
2.148,09 |
||||
2 |
Mà d'obra |
||||
mo005 |
h |
Oficial 1ª instal·lador de climatització. |
1,199 |
29,34 |
35,18 |
mo104 |
h |
Ajudant instal·lador de climatització. |
1,199 |
25,25 |
30,27 |
Subtotal mà d'obra: |
65,45 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
2.213,54 |
44,27 |
|
Cost de manteniment decennal: 632,19€ en els primers 10 anys. |
Costos directes (1+2+3): |
2.257,81 |
Plec de condicions
UNITAT D'OBRA IBF030: UNITAT INTERIOR D'AIRE CONDICIONAT, DE CASSET. CARACTERÍSTIQUES TÈCNIQUES Unitat interior d'aire condicionat, de casset, sistema VRF, model AUXS018GLEH "FUJITSU", refrigerant R-410A, alimentació monofàsica (230V/50Hz), potència frigorífica 5,6 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 6,3 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), consum elèctric 20 W, cabal d'aire a velocitat alta/mitja/baixa: 750/690/630 m³/h, pressió sonora a velocitat alta/mitja/baixa: 38/35/33 dBA, amplada 1240 mm, profunditat 500 mm, altura 200 mm, pes 25 kg, panell, model UTG-USYA-W, dimensions del panell 1350x1350x85 mm, pes del panell 11,5 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió de la canonada de gas 1/2", amb control remot per cable amb pantalla tàctil retroil·luminada, model UTY-RNRYZ1. Inclús elements per a suspensió del sostre. CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que la seva situació es correspon amb la de Projecte i que hi ha espai suficient per a la seva instal·lació. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig. Col·locació i fixació. Connexió a les línies frigorífiques. Connexió a la xarxa elèctrica. Col·locació i fixació del tub entre la unitat interior i el control remot per cable. Estesa de cables entre la unitat interior i el control remot per cable. Connexionat de cables entre la unitat interior i el control remot per cable. Connexió a la xarxa de desguàs. Posada en marxa. CONDICIONS DE TERMINACIÓ. La fixació al parament suport serà adequada, evitant-se sorolls i vibracions. CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops i esquitxades. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. CRITERI DE VALORACIÓ ECONÒMICA El preu no inclou la canalització ni el cablejat elèctric d'alimentació. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 04 11 |
Cables diferents dels especificats en el codi 17 04 10. |
0,002 |
0,001 |
17 02 03 |
Plàstic. |
0,010 |
0,017 |
Residus generats: |
0,012 |
0,018 |
|
15 01 01 |
Envasos de paper i cartró. |
0,375 |
0,500 |
17 02 03 |
Plàstic. |
0,090 |
0,150 |
Envasos: |
0,465 |
0,650 |
|
Total residus: |
0,477 |
0,668 |
