IBF040

U

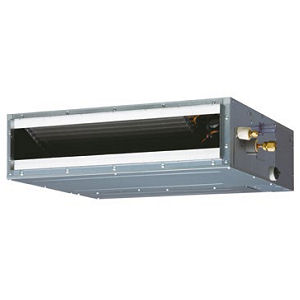

Unitat interior d'aire condicionat, amb distribució per conducte rectangular.

1.278,61€

Unitat interior d'aire condicionat, amb distribució per conducte rectangular, sistema VRF, model ARXK004GLGH "FUJITSU", refrigerant R-410A, alimentació monofàsica (230V/50Hz), potència frigorífica 1,1 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 1,3 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), consum elèctric 26 W, cabal d'aire a velocitat alta/mitja/baixa: 460/420/370 m³/h, pressió estàtica d'aire màxima 30 Pa, pressió estàtica d'aire nominal 10 Pa, pressió sonora a velocitat alta/mitja/baixa: 25/23/21 dBA, amplada 700 mm, profunditat 450 mm, altura 198 mm, pes 14,5 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió de la canonada de gas 3/8", rang de funcionament de temperatura de l'aire interior en refrigeració des de 18 fins a 30°C, rang de funcionament de temperatura de l'aire interior en calefacció des de 18 fins a 30°C, amb bomba de recollida de condensats, amb control remot per cable, model UTY-RNNYM. Inclús elements per a suspensió del sostre. El preu no inclou la canalització ni el cablejat elèctric d'alimentació.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt42fuj120a

U

Unitat interior d'aire condicionat, amb distribució per conducte rectangular, sistema VRF, model ARXK004GLGH "FUJITSU", refrigerant R-410A, alimentació monofàsica (230V/50Hz), potència frigorífica 1,1 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 1,3 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), consum elèctric 26 W, cabal d'aire a velocitat alta/mitja/baixa: 460/420/370 m³/h, pressió estàtica d'aire màxima 30 Pa, pressió estàtica d'aire nominal 10 Pa, pressió sonora a velocitat alta/mitja/baixa: 25/23/21 dBA, amplada 700 mm, profunditat 450 mm, altura 198 mm, pes 14,5 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió de la canonada de gas 3/8", rang de funcionament de temperatura de l'aire interior en refrigeració des de 18 fins a 30°C, rang de funcionament de temperatura de l'aire interior en calefacció des de 18 fins a 30°C, amb bomba de recollida de condensats.

1,000

920,00

920,00

mt42fuj515a

U

Control remot per cable, model UTY-RNNYM "FUJITSU", amb possibilitat de controlar fins a 16 unitats interiors d'aire condicionat, amb sensor de temperatura ambient i programació diària i setmanal.

1,000

240,00

240,00

mt42fuj900

m

Cable bipolar, de 0,5 mm² de secció

3,000

0,80

2,40

mt35aia090aa

m

Tub rígid de PVC, endollable, corbable en calent, de color negre, de 16 mm de diàmetre nominal, per a canalització fixa en superfície. Resistència a la compressió 1250 N, resistència a l'impacte 2 joules, temperatura de treball -5°C fins 60°C, amb grau de protecció IP547 segons UNE 20324, propietats elèctriques: aïllant, no propagador de la flama. Segons UNE-EN 61386-1 i UNE-EN 61386-22. Inclús abraçadores, elements de subjecció i accessoris (corbes, maneguets, tes, colzes i corbes flexibles).

3,000

1,23

3,69

mt42www090

U

Kit de suports per a suspensió del sostre, format per quatre varetes roscades d'acer galvanitzat, amb els seus tacs, rosques i volanderes corresponents.

1,000

22,00

22,00

Subtotal materials:

1.188,09

2

Mà d'obra

mo005

h

Oficial 1ª instal·lador de climatització.

1,199

29,34

35,18

mo104

h

Ajudant instal·lador de climatització.

1,199

25,25

30,27

Subtotal mà d'obra:

65,45

3

Costos directes complementaris

%

Costos directes complementaris

2,000

1.253,54

25,07

Cost de manteniment decennal: 358,01€ en els primers 10 anys.

Costos directes (1+2+3):

1.278,61

UNITAT D'OBRA IBF040: UNITAT INTERIOR D'AIRE CONDICIONAT, AMB DISTRIBUCIÓ PER CONDUCTE RECTANGULAR.

CARACTERÍSTIQUES TÈCNIQUES

Unitat interior d'aire condicionat, amb distribució per conducte rectangular, sistema VRF, model ARXK004GLGH "FUJITSU", refrigerant R-410A, alimentació monofàsica (230V/50Hz), potència frigorífica 1,1 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 1,3 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), consum elèctric 26 W, cabal d'aire a velocitat alta/mitja/baixa: 460/420/370 m³/h, pressió estàtica d'aire màxima 30 Pa, pressió estàtica d'aire nominal 10 Pa, pressió sonora a velocitat alta/mitja/baixa: 25/23/21 dBA, amplada 700 mm, profunditat 450 mm, altura 198 mm, pes 14,5 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió de la canonada de gas 3/8", rang de funcionament de temperatura de l'aire interior en refrigeració des de 18 fins a 30°C, rang de funcionament de temperatura de l'aire interior en calefacció des de 18 fins a 30°C, amb bomba de recollida de condensats, amb control remot per cable, model UTY-RNNYM. Inclús elements per a suspensió del sostre.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops i esquitxades.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou la canalització ni el cablejat elèctric d'alimentació.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 11

Cables diferents dels especificats en el codi 17 04 10.

0,002

0,001

17 02 03

Plàstic.

0,010

0,017

Residus generats:

0,012

0,018

15 01 01

Envasos de paper i cartró.

0,375

0,500

17 02 03

Plàstic.

0,090

0,150

Envasos:

0,465

0,650

Total residus:

0,477

0,668
