Enviar suggeriment | Exportació: |
IBF050 |
U |
Unitat interior d'aire condicionat, de sostre amb descàrrega directa. |
1.594,81€ |
Unitat interior d'aire condicionat, de sostre amb descàrrega directa, sistema VRF, model ABYA12GTEH "FUJITSU", refrigerant R-410A, alimentació monofàsica (230V/50Hz), potència frigorífica 3,6 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 4 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), consum elèctric 30 W, cabal d'aire a velocitat alta/mitja/baixa: 660/570/490 m³/h, pressió sonora a velocitat alta/mitja/baixa: 36/32/28 dBA, amplada 990 mm, profunditat 655 mm, altura 199 mm, pes 25 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió de la canonada de gas 1/2", rang de funcionament de temperatura de l'aire interior en refrigeració des de 18 fins a 30°C, rang de funcionament de temperatura de l'aire interior en calefacció des de 16 fins a 30°C, amb control remot per cable, model UTY-RNNYM. Inclús elements per a suspensió del sostre. El preu no inclou la canalització ni el cablejat elèctric d'alimentació. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt42fuj151a |
U |
Unitat interior d'aire condicionat, de sostre amb descàrrega directa, sistema VRF, model ABYA12GTEH "FUJITSU", refrigerant R-410A, alimentació monofàsica (230V/50Hz), potència frigorífica 3,6 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 4 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), consum elèctric 30 W, cabal d'aire a velocitat alta/mitja/baixa: 660/570/490 m³/h, pressió sonora a velocitat alta/mitja/baixa: 36/32/28 dBA, amplada 990 mm, profunditat 655 mm, altura 199 mm, pes 25 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió de la canonada de gas 1/2", rang de funcionament de temperatura de l'aire interior en refrigeració des de 18 fins a 30°C, rang de funcionament de temperatura de l'aire interior en calefacció des de 16 fins a 30°C. |
1,000 |
1.230,00 |
1.230,00 |
mt42fuj515a |
U |

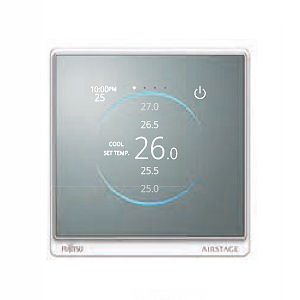

Control remot per cable, model UTY-RNNYM "FUJITSU", amb possibilitat de controlar fins a 16 unitats interiors d'aire condicionat, amb sensor de temperatura ambient i programació diària i setmanal. |
1,000 |
240,00 |
240,00 |
mt42fuj900 |
m |
Cable bipolar, de 0,5 mm² de secció |
3,000 |
0,80 |
2,40 |
mt35aia090aa |
m |
Tub rígid de PVC, endollable, corbable en calent, de color negre, de 16 mm de diàmetre nominal, per a canalització fixa en superfície. Resistència a la compressió 1250 N, resistència a l'impacte 2 joules, temperatura de treball -5°C fins 60°C, amb grau de protecció IP547 segons UNE 20324, propietats elèctriques: aïllant, no propagador de la flama. Segons UNE-EN 61386-1 i UNE-EN 61386-22. Inclús abraçadores, elements de subjecció i accessoris (corbes, maneguets, tes, colzes i corbes flexibles). |
3,000 |
1,23 |
3,69 |
mt42www090 |
U |
Kit de suports per a suspensió del sostre, format per quatre varetes roscades d'acer galvanitzat, amb els seus tacs, rosques i volanderes corresponents. |
1,000 |
22,00 |
22,00 |
Subtotal materials: |
1.498,09 |
||||
2 |
Mà d'obra |
||||
mo005 |
h |
Oficial 1ª instal·lador de climatització. |
1,199 |
29,34 |
35,18 |
mo104 |
h |
Ajudant instal·lador de climatització. |
1,199 |
25,25 |
30,27 |
Subtotal mà d'obra: |
65,45 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
1.563,54 |
31,27 |
|
Cost de manteniment decennal: 446,55€ en els primers 10 anys. |
Costos directes (1+2+3): |
1.594,81 |
Plec de condicions
UNITAT D'OBRA IBF050: UNITAT INTERIOR D'AIRE CONDICIONAT, DE SOSTRE AMB DESCÀRREGA DIRECTA. CARACTERÍSTIQUES TÈCNIQUES Unitat interior d'aire condicionat, de sostre amb descàrrega directa, sistema VRF, model ABYA12GTEH "FUJITSU", refrigerant R-410A, alimentació monofàsica (230V/50Hz), potència frigorífica 3,6 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 4 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), consum elèctric 30 W, cabal d'aire a velocitat alta/mitja/baixa: 660/570/490 m³/h, pressió sonora a velocitat alta/mitja/baixa: 36/32/28 dBA, amplada 990 mm, profunditat 655 mm, altura 199 mm, pes 25 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió de la canonada de gas 1/2", rang de funcionament de temperatura de l'aire interior en refrigeració des de 18 fins a 30°C, rang de funcionament de temperatura de l'aire interior en calefacció des de 16 fins a 30°C, amb control remot per cable, model UTY-RNNYM. Inclús elements per a suspensió del sostre. CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que la seva situació es correspon amb la de Projecte i que hi ha espai suficient per a la seva instal·lació. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig. Col·locació i fixació. Connexió a les línies frigorífiques. Connexió a la xarxa elèctrica. Col·locació i fixació del tub entre la unitat interior i el control remot per cable. Estesa de cables entre la unitat interior i el control remot per cable. Connexionat de cables entre la unitat interior i el control remot per cable. Connexió a la xarxa de desguàs. Posada en marxa. CONDICIONS DE TERMINACIÓ. La fixació al parament suport serà adequada, evitant-se sorolls i vibracions. CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops i esquitxades. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. CRITERI DE VALORACIÓ ECONÒMICA El preu no inclou la canalització ni el cablejat elèctric d'alimentació. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 04 11 |
Cables diferents dels especificats en el codi 17 04 10. |
0,002 |
0,001 |
17 02 03 |
Plàstic. |
0,010 |
0,017 |
Residus generats: |
0,012 |
0,018 |
|
15 01 01 |
Envasos de paper i cartró. |
0,375 |
0,500 |
17 02 03 |
Plàstic. |
0,090 |
0,150 |
Envasos: |
0,465 |
0,650 |
|
Total residus: |
0,477 |
0,668 |
