NBM031

m²

Aïllament acústic a soroll aeri i d'impacte, sota terres de fusta sobre llates d'empostissar, amb panells de poliestirè expandit.

11,38€

Aïllament acústic a soroll aeri i d'impacte sota terres de fusta sobre llates d'empostissar, realitzat amb panells rígids de poliestirè expandit elastificat, Grafipol TR-0 Impact "VALERO", segons UNE-EN 13163, de superfície llisa i mecanitzat lateral recte, de 15 mm d'espessor, resistència tèrmica 0,45 m²K/W, conductivitat tèrmica 0,033 W/(mK), col·locats entre les llates d'empostissar; desolidarització perimetral amb banda de polietilè de 5 mm d'espessor i 20 cm d'amplada, densitat 20 kg/m³; i banda autoadhesiva desolidaritzant de 50 mm d'amplada i de 4 mm d'espessor, formada per una làmina de poliolefines d'alta resistència i una làmina viscoelàstica d'alta densitat de 2 mm d'espessor, adherida a les cares inferior i superior de les llates d'empostissar. Inclús cinta viscoelàstica autoadhesiva per closa de juntes. El preu no inclou les llates ni el sòl de fusta.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt16pnc030a

m

Banda de polietilè de 5 mm d'espessor i 20 cm d'amplada, densitat 20 kg/m³, complement per evitar ponts acústics en punts de trobada verticals.

1,050

0,29

0,30

mt16ptc060a

m

Banda autoadhesiva desolidaritzant de 50 mm d'amplada i de 4 mm d'espessor, formada per una làmina de poliolefines d'alta resistència i una làmina viscoelàstica d'alta densitat de 2 mm d'espessor; proporcionant una reducció del nivell global de pressió de soroll d'impactes de 17 dB.

3,320

0,83

2,76

mt16pel060ncd

m²

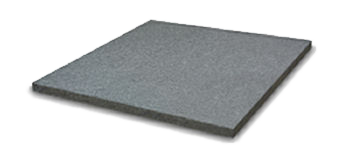

Panell rígid de poliestirè expandit elastificat, Grafipol TR-0 Impact "VALERO", segons UNE-EN 13163, de superfície llisa i mecanitzat lateral recte, de 15 mm d'espessor, resistència tèrmica 0,45 m²K/W, conductivitat tèrmica 0,033 W/(mK), Euroclasse E de reacció al foc, amb codi de designació EPS-EN 13163-T3-L3-W2-S5-P10-BS50-DS(N)2-SD15; proporcionant una reducció del nivell global de pressió de soroll d'impactes de 32,55 dB.

1,050

2,09

2,19

mt16pnc010a

m

Cinta viscoelàstica autoadhesiva amb autoprotecció d'alumini, de 50 mm d'amplada i de 1,5 mm d'espessor, per closa de juntes.

0,100

0,80

0,08

Subtotal materials:

5,33

2

Mà d'obra

mo054

h

Oficial 1ª muntador d'aïllaments.

0,120

25,83

3,10

mo101

h

Ajudant muntador d'aïllaments.

0,120

22,78

2,73

Subtotal mà d'obra:

5,83

3

Costos directes complementaris

%

Costos directes complementaris

2,000

11,16

0,22

Cost de manteniment decennal: 1,28€ en els primers 10 anys.

Costos directes (1+2+3):

11,38

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNITAT D'OBRA NBM031: AÏLLAMENT ACÚSTIC A SOROLL AERI I D'IMPACTE, SOTA TERRES DE FUSTA SOBRE LLATES D'EMPOSTISSAR, AMB PANELLS DE POLIESTIRÈ EXPANDIT.

CARACTERÍSTIQUES TÈCNIQUES

Aïllament acústic a soroll aeri i d'impacte sota terres de fusta sobre llates d'empostissar, realitzat amb panells rígids de poliestirè expandit elastificat, Grafipol TR-0 Impact "VALERO", segons UNE-EN 13163, de superfície llisa i mecanitzat lateral recte, de 15 mm d'espessor, resistència tèrmica 0,45 m²K/W, conductivitat tèrmica 0,033 W/(mK), col·locats entre les llates d'empostissar; desolidarització perimetral amb banda de polietilè de 5 mm d'espessor i 20 cm d'amplada, densitat 20 kg/m³; i banda autoadhesiva desolidaritzant de 50 mm d'amplada i de 4 mm d'espessor, formada per una làmina de poliolefines d'alta resistència i una làmina viscoelàstica d'alta densitat de 2 mm d'espessor, adherida a les cares inferior i superior de les llates d'empostissar. Inclús cinta viscoelàstica autoadhesiva per closa de juntes.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-HR Protección frente al ruido.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

L'aïllament es protegirà, després de la seva col·locació, dels impactes, pressions o altres accions que ho poguessin alterar, fins a la col·locació del paviment.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou les llates ni el sòl de fusta.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,023

0,038

Residus generats:

0,023

0,038

17 02 03

Plàstic.

0,025

0,042

Envasos:

0,025

0,042

Total residus:

0,048

0,080
