QAD043	m²	Sistema de coberta Deck amb fixació mecànica, Avis Technique "DANOSA", impermeabilització mitjançant làmines asfàltiques.			67,18€
Sistema de coberta Deck amb fixació mecànica, Avis Technique "DANOSA", tipus convencional, pendent del 1% al 5%, composta de: suport base: perfil nervat autoportant de xapa d'acer galvanitzat S 280 de 0,7 mm d'espessor, acabat llis, amb 3 nervis de 50 mm d'altura separats 260 mm; aïllament tèrmic: panell de llana de roca amb resines fenòliques, Rocdan SA-50 "DANOSA", de 50 mm d'espessor; impermeabilització monocapa fixada mecànicament: làmina de betum modificat amb elastòmer SBS, tipus LBM(SBS) - 60/G - FP, Polydan P.F.M. 60 GP Elast "DANOSA", de superfície autoprotegida (protecció amb grànuls de pissarra de color gris en la cara exterior i un film plàstic antiadherent en la cara interior), fixada mecànicament al suport amb 3 cargols d'acer cada m², de 65 mm de longitud.

Descompost	Ud	Descomposició	Rend.	Preu unitari	Preu partida

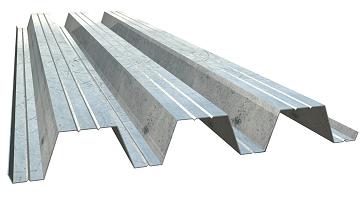

mt13ccg200ac	m²	Perfil nervat autoportant de xapa d'acer galvanitzat S 280 de 0,7 mm d'espessor, acabat llis, amb 3 nervis de 50 mm d'altura separats 260 mm, inèrcia 18 cm4 i massa superficial 5,5 kg/m², segons UNE-EN 14782.	1,100	8,34	9,17
mt16pdt010ga	m²	Panell de llana de roca amb resines fenòliques, Rocdan SA-50 "DANOSA", de 50 mm d'espessor i resistència tèrmica 1,25 m²K/W, segons UNE-EN 13162.	1,050	15,82	16,61
mt16aab010	Ut	Fixació mecànica dels plafons aïllants a la xapa metàl·lica (cobertes deck).	3,000	0,16	0,48
mt14lbd030J	m²	Làmina de betum modificat amb elastòmer SBS, tipus LBM(SBS) - 60/G - FP, Polydan P.F.M. 60 GP Elast "DANOSA", massa nominal 6 kg/m², amb armadura de feltre de polièster reforçat i estabilitzat, de superfície autoprotegida (protecció amb grànuls de pissarra de color gris en la cara exterior i un film plàstic antiadherent en la cara interior). Segons UNE-EN 13707.	1,100	16,24	17,86
mt14lga100a	Ut	Cargol d'acer EVDF ZBJ de 6 mm de diàmetre i 65 mm de longitud, amb tractament anticorrosió, tac i arandela de repartiment de 40x40 mm.	3,000	0,18	0,54
mt14lbd080a	m	Banda de reforç de betum modificat amb elastòmer SBS Esterdan 30 P Elast "DANOSA", LBM(SBS) - 30 - PE, UNE-EN 13707, de 32 cm d'ample, massa nominal 3 kg/m², armada amb feltre de polièster no teixit, acabada amb film plàstic en ambdues cares.	0,570	3,71	2,11
mt14lbd240	m	Perfil de xapa d'acer galvanitzat, "DANOSA", per a encontres de la impermeabilització amb paraments verticals.	0,150	1,27	0,19
mo047	h	Oficial 1ª muntador de tancaments industrials.	0,179	24,08	4,31
mo090	h	Ajudant muntador de tancaments industrials.	0,179	20,68	3,70
mo050	h	Oficial 1ª muntador d'aïllaments.	0,060	24,08	1,44
mo093	h	Ajudant muntador d'aïllaments.	0,060	20,68	1,24
mo028	h	Oficial 1ª aplicador de làmines impermeabilitzants.	0,143	23,30	3,33
mo062	h	Ajudant aplicador de làmines impermeabilitzants.	0,143	20,68	2,96
	%	Mitjans auxiliars	2,000	63,94	1,28
	%	Costos indirectes	3,000	65,22	1,96
Cost de manteniment decennal: 24,86€ en els primers 10 anys.				Total:	67,18

Referència norma UNE i Títol de la norma transposició de norma armonitzada	Aplicabilitat (1)	Obligatorietat (2)	Sistema (3)
UNE-EN 14782:2006	1.11.2006	1.11.2007	3/4
Láminas de metal autoportantes para cubiertas y revestimiento de paredes.
UNE-EN 13162:2009	1.9.2009	1.9.2010	1/3/4
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.
UNE-EN 13707:2005/A2:2010	1.4.2010	1.10.2010	1/2+/3/4
Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

(1) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència

(2) Data final del període de coexistència / entrada en vigor marcat CE

(3) Sistema d'evaluació de la conformitat

Plec de condicions

UNITAT D'OBRA QAD043: SISTEMA DE COBERTA DECK AMB FIXACIÓ MECÀNICA, AVIS TECHNIQUE "DANOSA", IMPERMEABILITZACIÓ MITJANÇANT LÀMINES ASFÀLTIQUES.

CARACTERÍSTIQUES TÈCNIQUES

Formació de coberta Deck amb fixació mecànica, Avis Technique "DANOSA", tipus convencional, pendent del 1% al 5%, composta dels següents elements: SUPORT BASE: perfil nervat autoportant de xapa d'acer galvanitzat S 280 de 0,7 mm d'espessor, acabat llis, amb 3 nervis de 50 mm d'altura separats 260 mm, inèrcia 18 cm4 i massa superficial 5,5 kg/m²; AÏLLAMENT TÈRMIC: panell de llana de roca amb resines fenòliques, Rocdan SA-50 "DANOSA", de 50 mm d'espessor i resistència tèrmica 1,25 m²K/W; IMPERMEABILITZACIÓ: tipus monocapa, no adherida, formada per una làmina de betum modificat amb elastòmer SBS, tipus LBM(SBS) - 60/G - FP, Polydan P.F.M. 60 GP Elast "DANOSA", massa nominal 6 kg/m², amb armadura de feltre de polièster reforçat i estabilitzat, de superfície autoprotegida (protecció amb grànuls de pissarra de color gris en la cara exterior i un film plàstic antiadherent en la cara interior) fixada mecànicament; FIXACIONS MECÀNIQUES: làmina impermeabilitzant fixada mecànicament al suport metàl·lic mitjançant cargol d'acer EVDF ZBJ de 6 mm de diàmetre i 65 mm de longitud, amb tractament anticorrosió, tac i arandela de repartiment de 40x40 mm, disposats en 3 punts cada m². També p/p de formació de junts de dilatació a coberta i resolució de punts singulars.

NORMATIVA D'APLICACIÓ

Execució:

CTE. DB HS Salubridad.

CTE. DB SI Seguridad en caso de incendio.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

DEL SUPORT.

Es comprovarà que la superfície de la base resistent és uniforme i plana, està neta i manca de restes d'obra. S'haurà resolt amb anterioritat la seva trobada amb el pas d'instal·lacions i amb els buits de ventilació i de sortida de fums.

AMBIENTALS.

Se suspendran els treballs quan plogui, neu o la velocitat del vent sigui superior a 50 km/h.

PROCÉS D'EXECUCIÓ

FASES D'EXECUCIÓ.

Replanteig de les xapes nervades i dels punts singulars. Tall, preparació i col·locació de les xapes. Execució de juntes i perímetre. Fixació mecànica de les xapes. Resolució de punts singulars. Revisió de la superfície base en la qual es realitza la fixació de l'aïllament d'acord amb les exigències de la tècnica a utilitzar. Tall, ajust i col·locació de l'aïllament. Col·locació de la impermeabilització. Fixació mecànica de la impermeabilització.

CONDICIONS DE TERMINACIÓ.

La membrana impermeabilitzant serà estanca a l'aigua i continua, tindrà una adequada fixació al suport i un correcte tractament de juntes. El conjunt constructiu tindrà resistència i compatibilitat de deformacions amb l'estructura i la cobertura de l'edifici.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plafons perimetrals que la limiten.

Residus generats

Codi LER	Residus generats	Pes (kg)	Volum (l)
17 04 05	Ferro i acer.	0,663	0,316
17 06 04	Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.	0,462	0,770
17 03 02	Barreges bituminoses diferents de les especificades en el codi 17 03 01.	0,357	0,357
	Residus generats:	1,482	1,443
17 02 03	Plàstic.	0,149	0,248
	Total residus:	1,631	1,691
