QEF020

m

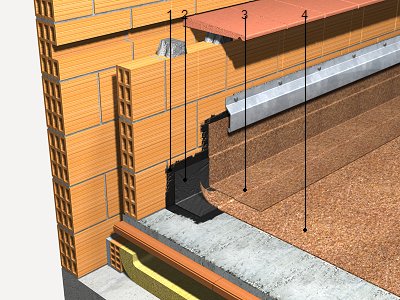

Trobada de coberta plana no transitable, ventilada amb parament vertical. Impermeabilització amb làmines asfàltiques.

65,87€

Trobada de coberta plana no transitable, ventilada, autoprotegida, tipus convencional amb parament vertical; mitjançant la col·locació de perfil de xapa d'acer galvanitzat, espessor 0,8 mm, desenvolupament 300 mm, i 2 plecs, per a acabament i protecció de la impermeabilització formada per: banda de reforç de 50 cm d'amplada, realitzada a partir de làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, Polydan 180-40 P Elast "DANOSA", amb armadura de feltre de polièster reforçat i estabilitzat de 180 g/m², de superfície no protegida, totalment adherida al suport amb bufador, prèvia emprimació amb emulsió asfàltica aniònica amb càrregues tipus EB Maxdan Caucho, "DANOSA". Acabat amb banda de terminació de 50 cm de desenvolupament amb làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, Polydan 180-50/GP Elast "DANOSA", amb armadura de feltre de polièster no teixit de 180 g/m², amb autoprotecció mineral de color gris, formació de ventilació perimetral de la cambra amb maó ceràmic buit, i col·locació d'escopidor ceràmic de 11x24 cm, fixat al parament, com acabat de la ventilació perimetral de la cambra. Inclús cordó de segellat aplicat entre el perfil metàl·lic i el parament.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

7,000

0,35

2,45

mt04lcc010e

U

Maó ceràmic buit (H-16), per revestir, 24x19x14 cm, per a ús en fàbrica protegida (peça P), densitat 780 kg/m³, segons UNE-EN 771-1.

4,000

0,46

1,84

mt08aaa010a

m³

Aigua.

0,006

1,50

0,01

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,011

40,20

0,44

mt14ied010d

kg

Emulsió asfàltica aniònica amb càrregues tipus EB Maxdan Caucho, "DANOSA", segons UNE 104231.

0,150

4,32

0,65

mt14ldn010t

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, Polydan 180-40 P Elast "DANOSA", massa nominal 4 kg/m², amb armadura de feltre de polièster reforçat i estabilitzat de 180 g/m², de superfície no protegida, i coeficient de difusió enfront del gas radó 2,4x10-12 m²/s. Segons UNE-EN 13707.

0,525

16,06

8,43

mt14ldg010Aa

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, Polydan 180-50/GP Elast "DANOSA", massa nominal 5 kg/m², amb armadura de feltre de polièster no teixit de 180 g/m², amb autoprotecció mineral de color gris. Segons UNE-EN 13707.

0,500

17,77

8,89

mt15acc020c

m

Perfil de xapa d'acer galvanitzat, espessor 0,8 mm, desenvolupament 300 mm, i 2 plecs.

1,000

2,91

2,91

mt15sja020a

U

Cartutx de massilla de poliuretà, de 310 cm³.

0,170

7,01

1,19

mt20vce020a

m

Escopidor ceràmic de rajoleta catalana, acabat mat, color vermell, en peces de 11x24x1,2 cm, amb goteró.

1,000

3,76

3,76

mt09mcr070a

kg

Morter de junts cimentós amb resistència elevada a l'abrasió i absorció d'aigua reduïda, CG2, per a junta oberta entre 3 i 15 mm, segons UNE-EN 13888.

0,164

0,99

0,16

Subtotal materials:

30,73

2

Mà d'obra

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,208

25,57

5,32

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,208

22,73

4,73

mo020

h

Oficial 1ª construcció.

0,483

25,57

12,35

mo113

h

Peó ordinari construcció.

0,535

21,40

11,45

Subtotal mà d'obra:

33,85

3

Costos directes complementaris

%

Costos directes complementaris

2,000

64,58

1,29

Cost de manteniment decennal: 18,44€ en els primers 10 anys.

Costos directes (1+2+3):

65,87

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNITAT D'OBRA QEF020: TROBADA DE COBERTA PLANA NO TRANSITABLE, VENTILADA AMB PARAMENT VERTICAL. IMPERMEABILITZACIÓ AMB LÀMINES ASFÀLTIQUES.

CARACTERÍSTIQUES TÈCNIQUES

Trobada de coberta plana no transitable, ventilada, autoprotegida, tipus convencional amb parament vertical; mitjançant la col·locació de perfil de xapa d'acer galvanitzat, espessor 0,8 mm, desenvolupament 300 mm, i 2 plecs, per a acabament i protecció de la impermeabilització formada per: banda de reforç de 50 cm d'amplada, realitzada a partir de làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, Polydan 180-40 P Elast "DANOSA", amb armadura de feltre de polièster reforçat i estabilitzat de 180 g/m², de superfície no protegida, totalment adherida al suport amb bufador, prèvia emprimació amb emulsió asfàltica aniònica amb càrregues tipus EB Maxdan Caucho, "DANOSA". Acabat amb banda de terminació de 50 cm de desenvolupament amb làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, Polydan 180-50/GP Elast "DANOSA", amb armadura de feltre de polièster no teixit de 180 g/m², amb autoprotecció mineral de color gris, formació de ventilació perimetral de la cambra amb maó ceràmic buit, i col·locació d'escopidor ceràmic de 11x24 cm, fixat al parament, com acabat de la ventilació perimetral de la cambra. Inclús cordó de segellat aplicat entre el perfil metàl·lic i el parament.

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada en projecció horitzontal, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà l'obra recién executada enfront de cops.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà en projecció horitzontal, la longitud realment executada segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

3,225

2,580

17 01 01

Formigó (formigons, morters i prefabricats).

0,462

0,308

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,167

0,167

17 04 05

Ferro i acer.

0,066

0,031

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,015

0,010

17 01 03

Teules i materials ceràmics.

0,308

0,246

Residus generats:

4,243

3,343

15 01 01

Envasos de paper i cartró.

0,131

0,175

17 02 03

Plàstic.

0,109

0,182

17 02 01

Fusta.

0,176

0,160

15 01 04

Envasos metàl·lics.

0,012

0,020

Envasos:

0,428

0,536

Total residus:

4,671

3,879
