Preu en Espanya de m² de Sistema "FORLI" de forjat unidireccional amb absència de ponts tèrmics. Generador de preus de la construcció. CYPE Ingenieros, S.A.

Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos.

Obrir aquest contingut en 'Excel 2007 (Office Open XML)'

EHB020	m²	Sistema "FORLI" de forjat unidireccional amb absència de ponts tèrmics.			79,47€

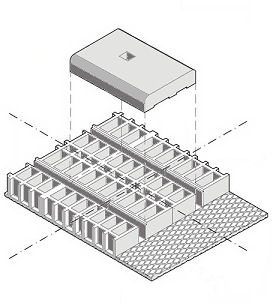

Estructura de formigó armat amb una alçària lliure de planta de fins a 3 m, realitzada con formigó HA-25/B/20/IIa fabricat en central, i abocada amb cubilot, volum total de formigó 0,139 m³/m², i acer UNE-EN 10080 B 500 S, amb una quantia total de 13 kg/m², formada per: forjat unidireccional, horitzontal, amb absència de ponts tèrmics, de cantell 28 = (3+20)+5 cm; nervi "in situ" de 12 cm d'ample; sistema "FORLI" d'entrebigat tipus revoltó d'EPS, mecanitzada i alleugerant, de 20 cm de cantell; malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 en capa de compressió; bigues planes, amb col·locació sota les bigues de placa "FORLI" de EPS, de 3 cm d'espessor, per eliminar els ponts tèrmics; sense incloure repercussió de pilars.

Descompost	Ud	Descomposició	Rend.	p.s.	Preu partida
mt08efu010a	m²	Sistema d'encofrat continu per a forjat unidireccional de formigó armat, fins a 3 m d'alçària lliure de planta, compost de: puntals, sotaponts metàl·lics i superfície encofrant de fusta tractada reforçada amb barres i perfils.	1,100	8,48	9,33
mt08cor010a	m	Motlle de poliestirè expandit per cornisa.	0,100	8,81	0,88
mt07cpf020a	Ut	Revoltó mecanitzat de poliestirè expandit, "FORLI", de 70x80 cm, format per peça inferior de 70x80 cm i peça superior de 56x80 cm, per alleugerir forjats unidireccionals amb nervis de 12 cm d'ample i 20 cm de cantell.	1,406	3,63	5,10
mt07cpf030	Ut	Placa de poliestirè expandit de 70x80x3 cm, "FORLI", per col·locar a les zones no alleugerides de forjats unidireccionals i reticulars.	2,000	1,07	2,14
mt07aco020c	Ut	Separador homologat per bigues.	0,800	0,08	0,06
mt07aco020g	Ut	Separador homologat per nervis "in situ" en forjats unidireccionals.	1,000	0,06	0,06
mt07aco010c	kg	Acer en barres corrugades, UNE-EN 10080 B 500 S, elaborat en taller i col·locat en obra, diàmetres varis.	13,000	1,00	13,00
mt07ame010d	m²	Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.	1,100	1,53	1,68
mt10haf010nea	m³	Formigó HA-25/B/20/IIa, fabricat en central.	0,139	67,42	9,37
mo041	h	Oficial 1ª estructurista.	0,737	24,47	18,03
mo085	h	Ajudant estructurista.	0,737	21,71	16,00
	%	Mitjans auxiliars	2,000	75,65	1,51
	%	Costos indirectes	3,000	77,16	2,31
Cost de manteniment decennal: 5,56€ en els primers 10 anys.				Total:	79,47

Plec de condicions

UNITAT D'OBRA EHB020: SISTEMA "FORLI" DE FORJAT UNIDIRECCIONAL AMB ABSÈNCIA DE PONTS TÈRMICS.

CARACTERÍSTIQUES TÈCNIQUES

Formació d'estructura de formigó armat amb una alçària lliure de planta de fins a 3 m, realitzada amb formigó HA-25/B/20/IIa fabricat en central, i abocada amb cubilot amb un volum total de formigó en forjat, bigues i pilars de 0,139 m³/m², i acer UNE-EN 10080 B 500 S en zona de reforç de negatius, connectors de biguetes, cèrcols i bigues amb una quantia total de 13 kg/m², composta dels sigüents elements: FORJAT UNIDIRECCIONAL: horitzontal, amb absència de ponts tèrmics, de cantell 28 = (3+20)+5 cm; nervi "in situ" de 12 cm d'ample; sistema "FORLI" d'entrebigat tipus revoltó d'EPS, mecanitzada i alleugerant, format per peça base de 70x80 cm i peça superior de 58x80 cm, i 20 cm de cantell; capa de compressió de 5 cm de gruix, amb armadura de repartiment formada per malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, inclús p/p de cèrcols perimetrals de planta, muntatge i desmuntatge del sistema d'encofrat continu amb puntals, sotaponts metàl·lics i superfície encofrant de fusta tractada reforçada amb barnilles i perfils; BIGUES: planes, amb col·locació sota les bigues de placa "FORLI" de EPS, de 3 cm d'espessor, per eliminar els ponts tèrmics. Rematada en vora de forjat amb motlle de poliestirè expandit per cornisa. Sense incloure repercussió de pilars.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó:

Instrucción de Hormigón Estructural (EHE-08).

Execució:

NTE-EHU. Estructuras de hormigón armado: Forjados unidireccionales.

NTE-EHV. Estructuras de hormigón armado: Vigas.

Muntatge i desmuntatge del sistema d'encofrat:

Instrucción de Hormigón Estructural (EHE-08).

NTE-EME. Estructuras de madera: Encofrados.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

AMBIENTALS.

Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dintre de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C.

DEL CONTRACTISTA.

Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del Director d'Execució de l'obra. La posada en obra del sistema només podrà ser realitzada per empreses especialitzades i qualificades, reconegudes pel fabricant i sota el seu control tècnic, seguint en tot moment les especificacions incloses en el seu corresponent DAU.

PROCÉS D'EXECUCIÓ

FASES D'EXECUCIÓ.

Replanteig del sistema d'encofrat. Muntatge del sistema d'encofrat. Replanteig de la geometria de la planta sobre l'encofrat. Col·locació de motlles per a cornises. Muntatge del sistema de entrebigat. Col·locació de les armadures amb separadors homologats. Abocament i compactació del formigó en forjat. Reglejat i anivellació de la capa de compressió. Curat del formigó. Desmuntatge del sistema d'encofrat en forjat. Reparació de defectes superficials.

CONDICIONS DE TERMINACIÓ.

El conjunt serà monolític i transmetrà correctament les càrregues. La superfície quedarà uniforme i sense irregularitats.

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte.

Residus generats

Codi LER	Residus generats	Pes (kg)	Volum (l)
17 02 01	Fusta.	0,666	0,605
17 04 05	Ferro i acer.	0,807	0,384
17 01 01	Formigó (formigons, morters i prefabricats).	3,009	2,006
	Residus generats:	4,482	2,996
