EHB030 |
m² |

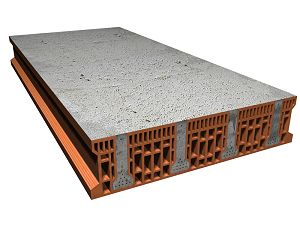

Sistema "CERÀMICA PASTRANA" de forjat unidireccional amb plaques pretesades. |
67,87€ |
||
|
Estructura de formigó armat amb una altura lliure de planta de fins a 3 m, realitzada amb formigó HA-25/B/20/IIa fabricat en central, i abocament amb cubilot, volum total de formigó 0,094 m³/m², i acer UNE-EN 10080 B 500 S, amb una quantia total de 2 kg/m², formada per: forjat unidireccional, horitzontal, de cantell 25 = 17+8 cm; sistema "CERÁMICA PASTRANA" amb placa ceràmica pretesada, de 17 cm de cantell, sobre bigues planes; malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 en capa de compressió; sense incloure repercussió de pilars i bigues. |
|||||
|
Descompost |
Ud |
Descomposició |
Rend. |
Preu unitari |
Preu partida |
|
mt08eva020 |
m² |
Sistema d'encofrat recuperable per a l'execució de cèrcols de formigó armat, compost de: puntals metàl·lics telescòpics, sotaponts metàl·lics i superfície encofrant de fusta tractada reforçada amb barres i perfils. |
0,340 |
32,35 |
11,00 |
|
mt07pcp010a |
m² |
Placa ceràmica pretesada "CERÁMICA PASTRANA", de 17 cm de cantell, formada per revoltons ceràmics i nervis longitudinals de formigó amb acer pretesat, segons UNE-EN 13224. |
1,000 |
22,05 |
22,05 |
|
mt07aco010c |
kg |
Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, diàmetres varis. |
2,000 |
0,81 |
1,62 |
|
mt07ame010d |
m² |
Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
1,35 |
1,49 |
|
mt10haf010nga |
m³ |
Formigó HA-25/B/20/IIa, fabricat en central. |
0,094 |
67,42 |
6,34 |
|
mq07gte010e |
h |
Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 50 t i 45 m d'altura màxima de treball. |
0,025 |
98,76 |
2,47 |
|
mo042 |
h |
Oficial 1ª estructurista. |
0,425 |
24,47 |
10,40 |
|
mo089 |
h |
Ajudant estructurista. |
0,425 |
21,71 |
9,23 |
|
% |
Mitjans auxiliars |
2,000 |
64,60 |
1,29 |
|
|
% |
Costos indirectes |
3,000 |
65,89 |
1,98 |
|
|
Cost de manteniment decennal: 4,75€ en els primers 10 anys. |
Total: |
67,87 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma armonitzada |
Aplicabilitat (1) |
Obligatorietat (2) |
Sistema (3) |
|
UNE-EN 13224:2012 |
1.8.2012 |
1.8.2013 |
2+ |
|
Productos prefabricados de hormigón. Elementos para forjados nervados. |
(1) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència
(2) Data final del període de coexistència / entrada en vigor marcat CE
(3) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA EHB030: SISTEMA "CERÀMICA PASTRANA" DE FORJAT UNIDIRECCIONAL AMB PLAQUES PRETESADES. CARACTERÍSTIQUES TÈCNIQUES Formació d'estructura de formigó armat amb una altura lliure de planta de fins a 3 m, realitzada amb formigó HA-25/B/20/IIa fabricat en central, i abocament amb cubilot amb un volum total de formigó de 0,094 m³/m², i acer UNE-EN 10080 B 500 S en zona de reforç de negatius i cèrcols amb una quantia total de 2 kg/m², composta dels sigüents elements: FORJAT UNIDIRECCIONAL: horitzontal, de cantell 25 = 17+8 cm; sistema "CERÁMICA PASTRANA" amb placa ceràmica pretesada, formada per revoltons ceràmics i nervis longitudinals de formigó amb acer pretesat, de 17 cm de cantell, sobre bigues planes; capa de compressió de 8 cm de gruix, amb armadura de repartiment formada per malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, inclús p/p de cèrcols perimetrals de planta i curació del formigó; sense incloure repercussió de pilars i bigues. NORMATIVA D'APLICACIÓ Elaboració, transport i posada en obra del formigó:
Execució:
Muntatge i desmuntatge del sistema d'encofrat:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m². CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA AMBIENTALS. Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dintre de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C. DEL CONTRACTISTA. Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del Director d'Execució de l'obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig de la geometria de la planta. Muntatge del sistema amb plaques pretesades. Col·locació de les armadures amb separadors homologats. Abocament i compactació del formigó. Reglejat i anivellació de la capa de compressió. Curat del formigó. Reparació de defectes superficials. CONDICIONS DE TERMINACIÓ. El conjunt serà monolític i transmetrà correctament les càrregues. La superfície quedarà uniforme i sense irregularitats. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte. |
|||||||||||||||||
Residus generats
|
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
|
17 02 01 |
Fusta. |
0,514 |
0,467 |
|
17 01 03 |
Teules i materials ceràmics. |
0,118 |
0,094 |
|
17 04 05 |
Ferro i acer. |
0,152 |
0,072 |
|
17 01 01 |
Formigó (formigons, morters i prefabricats). |
0,714 |
0,476 |
|
Residus generats: |
1,498 |
1,110 |
|
|
17 02 03 |
Plàstic. |
0,240 |
0,400 |
|
17 02 01 |
Fusta. |
2,804 |
2,549 |
|
Envasos: |
3,044 |
2,949 |
|
|
Total residus: |
4,542 |
4,059 |
