EMM030

U

Peu de pilar.

34,60€

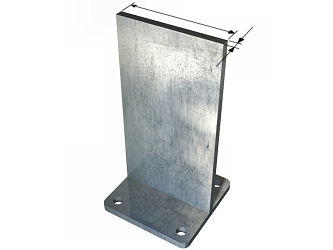

Peu de pilar en "T" amb lamel·la interior d'acer S235JR, amb protecció Z275 enfront de la corrosió, de 80x4 mm a la zona a connectar amb el pilar i 80x80x6 mm en la connexió inferior, formant un recolzament fix de 150 mm d'altura per a pilar de fusta, fixat a l'estructura portant de formigó amb 4 ancoratges químics amb varetes roscades de 8 mm de diàmetre, i fixat al pilar amb 4 cargols autoperforants per a fusta, de 4,5 mm de diàmetre i 40 mm de longitud, d'acer galvanitzat amb revestiment de crom.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt07mee530aaao

U

Peu de pilar en "T" amb lamel·la interior d'acer UNE-EN 10025 S235JR, amb protecció Z275 enfront de la corrosió, de 80x4 mm a la zona a connectar amb el pilar, 80x80x6 mm en la connexió inferior i 6 mm de gruix, per a formació de recolzament fix de 150 mm d'altura.

1,000

6,38

6,38

mt26reh305ac

U

Ancoratge compost per vareta roscada d'acer galvanitzat qualitat 5.8, segons UNE-EN ISO 898-1 de 8 mm de diàmetre, i 150 mm de longitud, femella i volandera, per a fixacions sobre estructures de formigó.

4,000

1,17

4,68

mt26reh102a

U

Ampolla de resina de vinilèster d'alta resistència, lliure d'estirè, de 8 mm de diàmetre, a base de metacrilat de uretà, enduridor i sorra de quars o corindó, per a l'execució d'ancoratges químics estructurals.

4,000

2,53

10,12

mt07mee570aa

U

Cargol autoperforant per a fusta, de 4,5 mm de diàmetre i 40 mm de longitud, d'acer galvanitzat amb revestiment de crom.

4,000

0,11

0,44

Subtotal materials:

21,62

2

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,359

24,47

8,78

mo095

h

Ajudant muntador d'estructura de fusta.

0,162

21,71

3,52

Subtotal mà d'obra:

12,30

3

Costos directes complementaris

%

Costos directes complementaris

2,000

33,92

0,68

Cost de manteniment decennal: 0,69€ en els primers 10 anys.

Costos directes (1+2+3):

34,60

UNITAT D'OBRA EMM030: PEU DE PILAR.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

La zona de soldadura no es pintarà. No es posarà en contacte directe l'acer amb altres metalls ni amb guixos.

CARACTERÍSTIQUES TÈCNIQUES

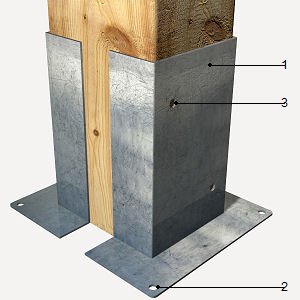

Subministrament i col·locació de peu de pilar en "T" amb lamel·la interior d'acer UNE-EN 10025 S235JR, amb protecció Z275 enfront de la corrosió, de 80x4 mm a la zona a connectar amb el pilar, 80x80x6 mm en la connexió inferior i 6 mm de gruix, formant un recolzament fix de 150 mm d'altura per a pilar de fusta; fixat a l'estructura portant de formigó amb 4 ancoratges químics formats per varetes roscades de 8 mm de diàmetre amb ampul·les de resina vinílica. Fins i tot p/p de replanteig i marcat dels punts d'ancoratge, execució de les perforacions, col·locació de les ampul·les químiques amb les varetes roscades per a la fixació de la peça a l'estructura portant.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

15 01 01

Envasos de paper i cartró.

0,360

0,480

17 02 03

Plàstic.

0,180

0,300

Envasos:

0,540

0,780
