FDY020

m

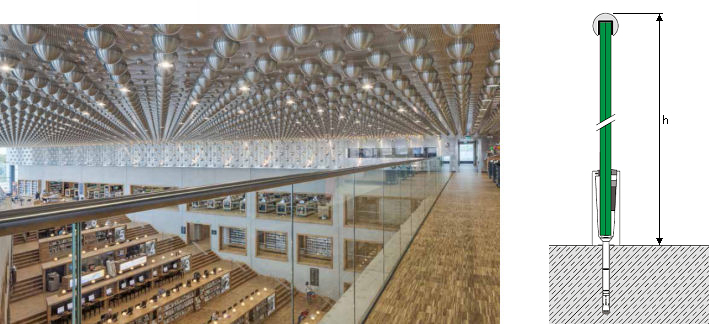

Sistema de barana de vidre "Q-RAILING".

410,84€

Sistema de barana modular Easy Glass SLIM Top Mount "Q-RAILING", format per perfil continu en "U" d'aliatge d'alumini 6063 T5, amb capa d'acabat anoditzat de 25 micres d'espessor, de 121x5000x45 mm, sense passamans, d'altura màxima 110 cm, per a vidre trempat laminar de seguretat, 6+6 mm, incolor; fixat sobre formigó mitjançant ancoratge mecànic d'expansió, d'alta resistència.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt25qra010ca

m

Sistema de barana modular Easy Glass SLIM Top Mount "Q-RAILING", format per perfil continu en "U" d'aliatge d'alumini 6063 T5, amb capa d'acabat anoditzat de 25 micres d'espessor, de 121x5000x45 mm, provat per a una càrrega de 1,6 kN/m aplicada sobre la part superior del vidre segons CTE DB SE-AE, sense passamans. Inclús falques i gomes per fixació del vidre, sistema de drenatge d'aigua integrat a l'interior del perfil i ancoratge mecànic d'expansió d'alta resistència per a fixació a la superfície suport.

1,000

183,50

183,50

mt21ves015a

m²

Vidre trempat laminar de seguretat, compost per dues llunes de 6 mm d'espessor, unides mitjançant dues làmines incolores de butiral de polivinil, de 0,38 mm d'espessor cadascuna. Segons UNE-EN ISO 12543-2, UNE-EN 14449 i UNE-EN 12150-1

1,100

125,00

137,50

Subtotal materials:

321,00

2

Mà d'obra

mo011

h

Oficial 1ª muntador.

1,789

24,57

43,96

mo080

h

Ajudant muntador.

1,789

21,14

37,82

Subtotal mà d'obra:

81,78

3

Costos directes complementaris

%

Costos directes complementaris

2,000

402,78

8,06

Cost de manteniment decennal: 90,38€ en els primers 10 anys.

Costos directes (1+2+3):

410,84

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 14449:2006

1.3.2006

1.3.2007

1/3/4

Vidrio para la edificación. Vidrio laminado y vidrio laminado de seguridad. Evaluación de la conformidad.

UNE-EN 14449:2006/AC:2006

1.6.2006

1.6.2006

UNITAT D'OBRA FDY020: SISTEMA DE BARANA DE VIDRE "Q-RAILING".

CARACTERÍSTIQUES TÈCNIQUES

Sistema de barana modular Easy Glass SLIM Top Mount "Q-RAILING", format per perfil continu en "U" d'aliatge d'alumini 6063 T5, amb capa d'acabat anoditzat de 25 micres d'espessor, de 121x5000x45 mm, provat per a una càrrega de 1,6 kN/m aplicada sobre la part superior del vidre segons CTE DB SE-AE, sense passamans, d'altura màxima 110 cm, per a vidre trempat laminar de seguretat, 6+6 mm, incolor. Inclús falques i gomes per fixació del vidre, sistema de drenatge d'aigua integrat a l'interior del perfil i fixació mitjançant ancoratge mecànic d'expansió, d'alta resistència. Elaboració en taller i ajustament final a obra.

NORMATIVA D'APLICACIÓ

Muntatge:

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada a eixos, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà contra cops o càrregues degudes a l'implico de materials o a les activitats d'obra.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà a eixos, la longitud realment executada segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 02

Vidre.

0,182

0,182

Residus generats:

0,182

0,182

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,018

0,030

Envasos:

0,018

0,030

Total residus:

0,200

0,212
