FAX110

m²

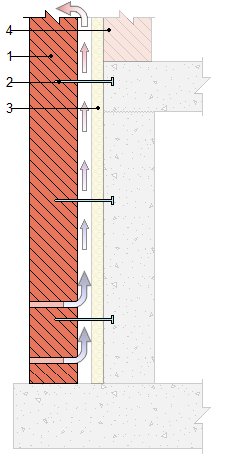

Full exterior, autoportant i passant, de façana ventilada de dos fulls, de fàbrica de maó ceràmic calat cara vista. Sistema Edivent "EDING APS".

114,55€

Full exterior, autoportant i passant, de façana ventilada de dos fulls, sistema Edivent "EDING APS", de 13,5 cm d'espessor, aparell a trencajunt de pla, de fàbrica de maó ceràmic cara vista calat clínquer, color vermell, 28x13,5x5 cm, amb junts horitzontals i verticals de 10 mm d'espessor, junt renfonsada, rebuda amb morter de ciment industrial, color gris, M-5, subministrat a granel, reforçada amb armadura de llinyola prefabricada d'acer galvanitzat en calent Brickforce GBF40W80, de 4 mm de diàmetre i 80 mm d'amplada, amb geometria dissenyada per permetre el cavalcament i ganxos per llindes i cantoneres, col·locada en fileres cada 40 cm aproximadament i com mínim en arranc de la fàbrica sobre forjat, sota escopidor i sobre llinda de buits, amb una quantia de 3,27 m/m² i ancorada al forjat o pilar amb elements d'ancoratge d'acer inoxidable AISI 304, Omega EDM-130, "EDING APS" de 170 mm d'amplada i 130 mm de longitud, (0,62 u/m²), fixats amb ancoratges mecànics de seguretat per expansió, d'acer inoxidable A4, M8x115; formació de junts verticals de moviment, amb clau de lligat d'acer inoxidable AISI 304, amb funda de plàstic, TTSPE-150 "EDING APS", de 150 mm de longitud, col·locada en fileres cada 40 cm aproximadament. Llinda de de fàbrica cara vista amb armadura de llinyola prefabricada d'acer galvanitzat en calent Brickforce GBF40W80, de 4 mm de diàmetre i 80 mm d'amplada, aparell a trencajunt de pla; muntatge i desmuntatge d'estintolament.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt05bvk010a

U

Maó ceràmic cara vista calat clínquer, color vermell, 28x13,5x5 cm, per a ús en fàbrica no protegida (peça U), densitat 1300 kg/m³, segons UNE-EN 771-1.

61,000

0,60

36,60

mt08aaa010a

m³

Aigua.

0,010

1,50

0,02

mt09mif010cb

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat a granel, segons UNE-EN 998-2.

0,057

36,77

2,10

mt07aad010k

U

Ancoratge d'acer inoxidable AISI 304, Omega EDM-130, "EDING APS", de 170 mm d'amplada i 130 mm de longitud, amb doble llibertat de moviment, per a fixació de la fàbrica als forjats o pilars.

0,620

8,22

5,10

mt26ind015ff

U

Ancoratge mecànic de seguretat per expansió, d'acer inoxidable A4, M8x115, de 8 mm de diàmetre i 115 mm de longitud, compost per cos amb cap roscat amb marca de col·locació, topall per casquet d'expansió i base en forma de con, casquet d'expansió, femella i volandera, per a fixació sobre elements de formigó, fissurats o no fissurats.

0,620

5,24

3,25

mt07aad030a

U

Clau de lligat d'acer inoxidable AISI 304, amb funda de plàstic, TTSPE-150 "EDING APS", de 150 mm de longitud, amb doble llibertat de moviment, per connectar fulles de fàbrica en junts verticals de moviment.

0,180

1,43

0,26

mt07aae010zae

m

Armadura de llinyola prefabricada d'acer galvanitzat en calent Brickforce GBF40W80, de 4 mm de diàmetre, 80 mm d'amplada i 2,70 m de longitud, amb geometria dissenyada per permetre el cavalcament i ganxos per llindes i cantoneres. Segons UNE-EN 845-3.

3,670

2,51

9,21

mt50spa050m

m³

Tauló de fusta de pi, dimensions 20x7,2 cm.

0,001

439,20

0,44

mt50spa101

kg

Claus d'acer.

0,011

1,87

0,02

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,003

19,25

0,06

Subtotal materials:

57,06

2

Equip i maquinària

mq06mms010

h

Mesclador continu amb sitja, per a morter industrial en sec, subministrat a granel.

0,216

1,94

0,42

Subtotal equip i maquinària:

0,42

3

Mà d'obra

mo021

h

Oficial 1ª construcció en treballs de ram de paleta.

1,321

27,50

36,33

mo114

h

Peó ordinari construcció en treballs de ram de paleta.

0,755

23,04

17,40

Subtotal mà d'obra:

53,73

4

Costos directes complementaris

%

Costos directes complementaris

3,000

111,21

3,34

Costos directes (1+2+3+4):

114,55

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 845-3:2014/A1:2017

10.3.2017

10.3.2018

3

Especificación de componentes auxiliares para fábricas de albañilería. Parte 3: Armaduras de junta de tendel de malla de acero.

UNITAT D'OBRA FAX110: FULL EXTERIOR, AUTOPORTANT I PASSANT, DE FAÇANA VENTILADA DE DOS FULLS, DE FÀBRICA DE MAÓ CERÀMIC CALAT CARA VISTA. SISTEMA EDIVENT "EDING APS".

CARACTERÍSTIQUES TÈCNIQUES

Full exterior, autoportant i passant, de façana ventilada de dos fulls, sistema Edivent "EDING APS", de 13,5 cm d'espessor, aparell a trencajunt de pla, de fàbrica de maó ceràmic cara vista calat clínquer, color vermell, 28x13,5x5 cm, amb junts horitzontals i verticals de 10 mm d'espessor, junt renfonsada, rebuda amb morter de ciment industrial, color gris, M-5, subministrat a granel, reforçada amb armadura de llinyola prefabricada d'acer galvanitzat en calent Brickforce GBF40W80, de 4 mm de diàmetre i 80 mm d'amplada, amb geometria dissenyada per permetre el cavalcament i ganxos per llindes i cantoneres, col·locada en fileres cada 40 cm aproximadament i com mínim en arranc de la fàbrica sobre forjat, sota escopidor i sobre llinda de buits, amb una quantia de 3,27 m/m² i ancorada al forjat o pilar amb elements d'ancoratge d'acer inoxidable AISI 304, Omega EDM-130, "EDING APS" de 170 mm d'amplada i 130 mm de longitud, (0,62 u/m²), fixats amb ancoratges mecànics de seguretat per expansió, d'acer inoxidable A4, M8x115; formació de junts verticals de moviment, amb clau de lligat d'acer inoxidable AISI 304, amb funda de plàstic, TTSPE-150 "EDING APS", de 150 mm de longitud, col·locada en fileres cada 40 cm aproximadament. Llinda de de fàbrica cara vista amb armadura de llinyola prefabricada d'acer galvanitzat en calent Brickforce GBF40W80, de 4 mm de diàmetre i 80 mm d'amplada, aparell a trencajunt de pla; muntatge i desmuntatge d'estintolament.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors de la façana, segons documentació gràfica de Projecte, deduint els buits de superfície major de 2 m². En els buits que no es dedueixin, estan inclosos els treballs de realitzar la superfície interior del buit.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà l'obra recién executada enfront de pluges, gelades i temperatures elevades. Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors de la façana, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 2 m². En els buits que no es dedueixin, estan inclosos els treballs de realitzar la superfície interior del buit.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

4,462

3,570

17 01 01

Formigó (formigons, morters i prefabricats).

2,394

1,596

17 04 05

Ferro i acer.

0,053

0,025

17 02 01

Fusta.

0,575

0,523

Residus generats:

7,484

5,714

17 02 03

Plàstic.

0,120

0,200

17 02 01

Fusta.

0,305

0,277

Envasos:

0,425

0,477

Total residus:

7,909

6,191
