Enviar suggeriment | Exportació: |
FAX110 |
m² |
Fulla exterior de maó ceràmic calat cara vista, sistema Edivent "EDING APS", en façana autoportant, passant i ventilada. |
120,62€ |
Fulla exterior de façana autoportant, passant i ventilada, sistema Edivent "EDING APS", de 13,5 cm d'espessor de fàbrica, de maó ceràmic cara vista calat clínquer, vermell, 28x13,5x5 cm, amb junt de 1 cm, renfonsada, rebuda amb morter de ciment industrial, color gris, M-7,5, subministrat a granel, reforçada amb armadura de llinyola prefabricada d'acer galvanitzat en calent Brickforce GBF40W80 "EDING APS", de 4 mm de diàmetre i 80 mm d'amplada i ancorada al forjat o pilar amb elements d'ancoratge d'acer inoxidable AISI 304, Omega EDM-130, "EDING APS" de 170 mm d'amplada i 130 mm de longitud, (0,62 u/m²), fixats amb ancoratges mecànics de seguretat per expansió, d'acer inoxidable A4, M8x115; formació de junts verticals de moviment, amb clau de lligat d'acer inoxidable AISI 304, amb funda de plàstic, TTSPE-150 "EDING APS", de 150 mm de longitud; i formació de llindes mitjançant maons a soga amb armadura de llinyola prefabricada d'acer galvanitzat en calent Brickforce GBF40W80 "EDING APS", de 4 mm de diàmetre i 80 mm d'amplada, amb una quantia de 0,65 m/m². |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt05bvk010a |
U |
Maó ceràmic cara vista calat clínquer, vermell, 28x13,5x5 cm, per a ús en fàbrica no protegida (peça U), densitat 1300 kg/m³, segons UNE-EN 771-1. |
60,900 |
0,35 |
21,32 |
mt08aaa010a |
m³ |
Aigua. |
0,010 |
1,50 |
0,02 |
mt09mif010db |
t |
Morter industrial per a obra de paleta, de ciment, color gris, categoria M-7,5 (resistència a compressió 7,5 N/mm²), subministrat a granel, segons UNE-EN 998-2. |
0,057 |
31,82 |
1,81 |
mt07aad010k |
U |
Ancoratge d'acer inoxidable AISI 304, Omega EDM-130, "EDING APS", de 170 mm d'amplada i 130 mm de longitud, amb doble llibertat de moviment, per a fixació de la fàbrica als forjats o pilars. |
0,620 |
5,48 |
3,40 |
mt26ind015ee |
U |
Ancoratge mecànic de seguretat per expansió, d'acer inoxidable A4, M8x115, de 8 mm de diàmetre i 115 mm de longitud, compost per cos amb cap roscat amb marca de col·locació, topall per casquet d'expansió i base en forma de con, casquet d'expansió, femella i volandera, per a fixació sobre elements de formigó, fissurats o no fissurats. |
0,620 |
4,47 |
2,77 |
mt07aad030a |
U |

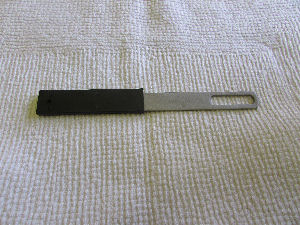

Clau de lligat d'acer inoxidable AISI 304, amb funda de plàstic, TTSPE-150 "EDING APS", de 150 mm de longitud, amb doble llibertat de moviment, per connectar fulles de fàbrica en junts verticals de moviment. |
0,180 |
0,95 |
0,17 |
mt07aae010bb |
m |
Armadura de llinyola prefabricada d'acer galvanitzat en calent Brickforce GBF40W80 "EDING APS", de 4 mm de diàmetre, 80 mm d'amplada i 2,70 m de longitud, amb geometria dissenyada per permetre el cavalcament i ganxos per llindes i cantoneres. Segons UNE-EN 845-3. |
5,253 |
1,67 |
8,77 |
mt50spa050m |
m³ |
Tauló de fusta de pi, dimensions 20x7,2 cm. |
0,003 |
305,00 |
0,92 |
mt50spa101 |
kg |
Claus d'acer. |
0,053 |
1,30 |
0,07 |
mt50spa081a |
U |
Puntal metàl·lic telescòpic, de fins a 3 m d'altura. |
0,021 |
13,37 |
0,28 |
Subtotal materials: |
39,53 |
||||
2 |
Equip i maquinària |
||||
mq06mms010 |
h |
Mesclador continu amb sitja, per a morter industrial en sec, subministrat a granel. |
0,217 |
1,73 |
0,38 |
Subtotal equip i maquinària: |
0,38 |
||||
3 |
Mà d'obra |
||||
mo020 |
h |
Oficial 1ª construcció. |
2,249 |
23,78 |
53,48 |
mo113 |
h |
Peó ordinari construcció. |
1,196 |
19,83 |
23,72 |
Subtotal mà d'obra: |
77,20 |
||||
4 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
3,000 |
117,11 |
3,51 |
|
Costos directes (1+2+3+4): |
120,62 |
Referència norma UNE i Títol de la norma transposició de norma harmonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
UNE-EN 771-1:2011/A1:2016 |
10.6.2016 |
10.6.2017 |
2+/4 |
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida |
|||
UNE-EN 998-2:2012 |
1.6.2011 |
1.6.2012 |
2+/4 |
Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería |
|||
UNE-EN 845-3:2014 |
8.8.2014 |
8.8.2015 |
3 |
Especificación de componentes auxiliares para fábricas de albañilería. Parte 3: Armaduras de junta de tendel de malla de acero. |
(a) Data d'aplicabilitat de la norma harmonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions

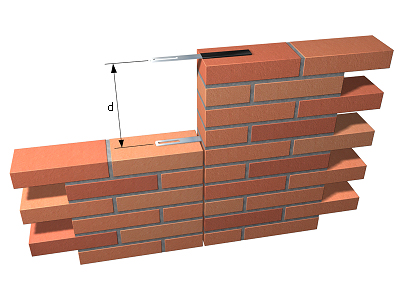

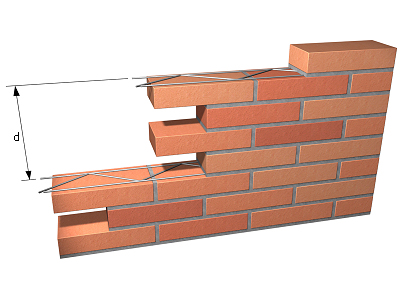

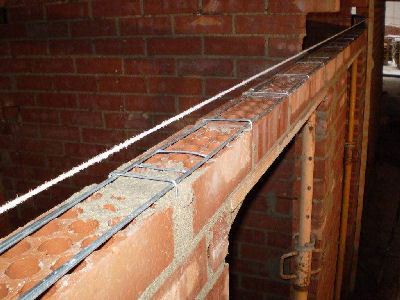

UNITAT D'OBRA FAX110: FULLA EXTERIOR DE MAÓ CERÀMIC CALAT CARA VISTA, SISTEMA EDIVENT "EDING APS", EN FAÇANA AUTOPORTANT, PASSANT I VENTILADA. CARACTERÍSTIQUES TÈCNIQUES Execució de fulla exterior en tancament de façana autoportant, passant i ventilada, sistema Edivent "EDING APS", de 13,5 cm d'espessor, de fàbrica, de maó ceràmic cara vista calat clínquer, vermell, 28x13,5x5 cm, amb junt de 1 cm d'espessor, renfonsada, rebuda amb morter de ciment industrial, color gris, M-7,5, subministrat a granel, reforçada amb armadura de llinyola prefabricada d'acer galvanitzat en calent Brickforce GBF40W80 "EDING APS", de 4 mm de diàmetre i 80 mm d'amplada, amb geometria dissenyada per permetre el cavalcament i ganxos per llindes i cantoneres, col·locada en fileres cada 40 cm aproximadament i com mínim en arranc de la fàbrica sobre forjat, sota escopidor i sobre llinda de buits, amb una quantia de 3,27 m/m² i ancorada al forjat o pilar amb elements d'ancoratge d'acer inoxidable AISI 304, Omega EDM-130, "EDING APS" de 170 mm d'amplada i 130 mm de longitud, (0,62 u/m²), fixats amb ancoratges mecànics de seguretat per expansió, d'acer inoxidable A4, M8x115; formació de junts verticals de moviment, amb clau de lligat d'acer inoxidable AISI 304, amb funda de plàstic, TTSPE-150 "EDING APS", de 150 mm de longitud, col·locada en fileres cada 40 cm aproximadament; i formació de llindes mitjançant maons a soga amb armadura de llinyola prefabricada d'acer galvanitzat en calent Brickforce GBF40W80 "EDING APS", de 4 mm de diàmetre i 80 mm d'amplada, amb una quantia de 0,65 m/m². NORMATIVA D'APLICACIÓ Execució:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada en veritable magnitud des de les cares exteriors de la façana, segons documentació gràfica de Projecte, deduint els buits de superfície major de 1 m², afegint a canvi la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. En els buits que no es dedueixin, estan inclosos els treballs de realitzar la superfície interior del buit. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que s'ha acabat l'execució completa de l'estructura, que el suport ha fargat totalment, que està sec i net de qualsevol resta d'obra, que la fulla interior està totalment acabada i amb la planimetria adequada, i que els premarcs dels forats estan col·locats. AMBIENTALS. Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 40°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h. DEL CONTRACTISTA. La posada en obra del sistema només podrà ser realitzada per empreses especialitzades i qualificades, reconegudes pel fabricant i sota el seu control tècnic. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Neteja i preparació de la superfície suport. Replanteig dels elements metàl·lics de suport de la fulla exterior i ancoratge al forjat o fulla interior. Col·locació del suport de la fulla exterior amb elements metàl·lics d'acer inoxidable, ancorant a l'estructura basi els suports, especialment dissenyats per a la fulla exterior. Replanteig de la fàbrica. Col·locació i aplomat de mires de referència. Estesa de fils entre mires. Col·locació de les peces que constituïxen la fulla exterior, assegurant la seva estabilitat mitjançant la utilització de claus o grapes que l'ancoren a la fulla interior portant o als elements de l'estructura. Col·locació de les armadures de llinyola prefabricades entre filades. Col·locació de les claus de lligat entre filades. Realització de tots els treballs necessaris per a la resolució dels buits. Trobades de la fàbrica amb façanes, pilars i envans. Trobada de la fàbrica amb el forjat superior. Repàs de les juntes i neteja final del parament. CONDICIONS DE TERMINACIÓ. La fàbrica quedarà estable, plana i aplomada, amb una composició i coloració uniformes, d'acord amb el projecte, i amb les nafres alineades i els tendeles a nivell. CONSERVACIÓ I MANTENIMENT. Es protegirà l'obra recién executada enfront de pluges, gelades i temperatures elevades. Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, en veritable magnitud, des de les cares exteriors de la façana, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 1 m², afegint a canvi la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. En els buits que no es dedueixin, estan inclosos els treballs de realitzar la superfície interior del buit. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 01 02 |
Maons. |
6,588 |
5,270 |
17 01 01 |
Formigó (formigons, morters i prefabricats). |
2,394 |
1,596 |
17 04 05 |
Ferro i acer. |
0,246 |
0,117 |
17 02 01 |
Fusta. |
1,725 |
1,568 |
Residus generats: |
10,953 |
8,552 |
|
15 01 01 |
Envasos de paper i cartró. |
0,489 |
0,652 |
17 02 03 |
Plàstic. |
0,124 |
0,207 |
17 02 01 |
Fusta. |
1,222 |
1,111 |
Envasos: |
1,835 |
1,970 |
|
Total residus: |
12,788 |
10,521 |
