Enviar suggeriment | Exportació: |
|
|
FAJ010 |
m² |

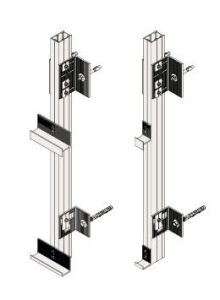

Sistema "STROW" per a la fixació de fulla exterior de pedra natural, en façanes ventilades. |
51,86€ |
||
|
Sistema d'ancoratge vertical, Epsilon O amb grapes Sigma ungla vista S.46 "STROW", de alumini AW 6063 T5 lacat negre, per a la fixació de plaques de pedra natural de 80x40x2 cm (no incloses en aquest preu). |
|||||
|
Descompost |
Ud |
Descomposició |
Rend. |
Preu unitari |
Preu partida |
|
mt19pst020i |
m² |
Subestructura suport composta de sistema d'ancoratge vertical, Epsilon O amb grapes Sigma ungla vista S.46 "STROW", de alumini AW 6063 T5 lacat negre, per a la fixació de plaques de pedra natural de 80x40x2 cm (no incloses en aquest preu), regulable en els eixos vertical i horitzontal, format per: perfils verticals Epsilon O d'alumini extrudit d'aliatge 6063 amb tractament tèrmic T-5, lacat de color negre, amb marca de qualitat QUALICOAT classe SEASIDE amb 60 micres de gruix mínim de pel·lícula seca, esquadres de càrrega, esquadres de recolzament i grapes ungla vista d'alumini extrudit d'aliatge 6063 amb tractament tèrmic T-5, anoditzat de color plata natural amb un gruix mínim de 15 micres, per fixar al front de formigó de cada forjat (aproximadament 3 m d'altura lliure) amb tacs mecànics d'acer inoxidable A2, i al suport de formigó o de fàbrica (fck>=150 kp/cm²) cada 1,20 m com a màxim, amb tirafons d'acer inoxidable A2 i tacs de niló; amb DAU nº 10/062 B. |
1,000 |
24,75 |
24,75 |
|
mo052 |
h |
Oficial 1ª muntador de sistemes de façanes prefabricades. |
0,550 |
24,08 |
13,24 |
|
mo099 |
h |
Ajudant muntador de sistemes de façanes prefabricades. |
0,550 |
20,68 |
11,37 |
|
% |
Mitjans auxiliars |
2,000 |
49,36 |
0,99 |
|
|
% |
Costos indirectes |
3,000 |
50,35 |
1,51 |
|
|
Cost de manteniment decennal: 10,00€ en els primers 10 anys. |
Total: |
51,86 |
|||
Plec de condicions
|
UNITAT D'OBRA FAJ010: SISTEMA "STROW" PER A LA FIXACIÓ DE FULLA EXTERIOR DE PEDRA NATURAL, EN FAÇANES VENTILADES. CARACTERÍSTIQUES TÈCNIQUES Subministrament i muntatge de sistema d'ancoratge vertical, Epsilon O amb grapes Sigma ungla vista S.46 "STROW", de alumini AW 6063 T5 lacat negre, per a la fixació de plaques de pedra natural de 80x40x2 cm (no incloses en aquest preu), format per: perfils verticals Epsilon O d'alumini extrudit d'aliatge 6063 amb tractament tèrmic T-5, lacat de color negre, amb marca de qualitat QUALICOAT classe SEASIDE amb 60 micres de gruix mínim de pel·lícula seca, esquadres de càrrega, esquadres de recolzament i grapes ungla vista d'alumini extrudit d'aliatge 6063 amb tractament tèrmic T-5, anoditzat de color plata natural amb un gruix mínim de 15 micres; fixat al front de formigó de cada forjat (aproximadament 3 m d'altura lliure) amb tacs mecànics d'acer inoxidable A2, i al suport de formigó o de fàbrica (fck>=150 kp/cm²) cada 1,20 m com a màxim, amb tirafons d'acer inoxidable A2 i tacs de niló; amb DAU nº 10/062 B. Inclús p/p de resolució de punts singulars i els treballs i materials necessaris per a la formació de buits. Totalment acabat i preparat per suportar el revestiment exterior (no inclòs en aquest preu), que sigui compatible amb ell i completi el tancament de façana ventilada. NORMATIVA D'APLICACIÓ Execució:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, amb el mateix criteri que la fulla exterior de façana. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que s'ha acabat l'execució completa de l'estructura, que el suport ha fargat totalment, que està sec i net de qualsevol resta d'obra, que la fulla interior està totalment acabada i amb la planimetria adequada, i que els premarcs dels forats estan colocats. AMBIENTALS. Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 40°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h. DEL CONTRACTISTA. La posada en obra del sistema només podrà ser realitzada per empreses especialitzades i qualificades, reconegudes pel fabricant i sota el seu control tècnic, seguint en tot moment les especificacions incloses en el seu corresponent DAU. FASES D'EXECUCIÓ. Replanteig. Muntatge de les esquadres. Muntatge dels perfils verticals. Muntatge de les grapes. Resolució de punts singulars. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, amb el mateix criteri que la fulla exterior de façana. |
|||||||||||
