HBH020

U

Bancada flotant antivibració, de formigó armat, per a suport de maquinària.

105,16€

Bancada contínua flotant antivibració, de formigó armat, per a suport de maquinària, de 150x100x16 cm, composta de formigó HA-25/B/20/IIa fabricat en central, i abocament amb cubilot, malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, sobre una làmina d'escuma de polietilè d'alta densitat, de 3 mm d'espessor, recolzada sobre panells antivibració de fibra de vidre emmotllada amb lligant sintètic, de 50 mm d'espessor. Inclús capa separadora de film de polietilè de 0,05 mm d'espessor i encofrat perimetral de maó ceràmic foradat.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt16png010a

m²

Film de polietilè de 0,05 mm d'espessor i 46 g/m² de massa superficial.

1,575

0,17

0,27

mt04lvc010h

U

Maó ceràmic buit doble, per revestir, 33x16x9 cm, per a ús en fàbrica protegida (peça P), densitat 810 kg/m³, segons UNE-EN 771-1.

14,706

0,24

3,53

mt08aaa010a

m³

Aigua.

0,004

1,50

0,01

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,012

33,86

0,41

mt16pnc020a

m²

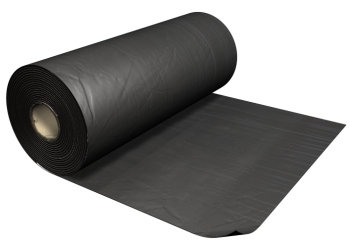

Làmina d'escuma de polietilè d'alta densitat de 3 mm d'espessor; proporcionant una reducció del nivell global de pressió de soroll d'impactes de 16 dB.

1,575

0,47

0,74

mt16pnc010a

m

Cinta viscoelàstica autoadhesiva amb autoprotecció d'alumini, de 50 mm d'amplada i de 1,5 mm d'espessor, per closa de juntes.

0,158

0,80

0,13

mt16avg070a

U

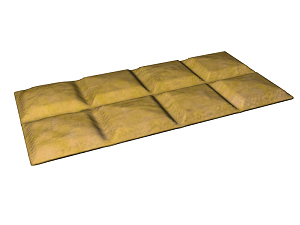

Panell antivibració de fibra de vidre emmotllada amb lligant sintètic, de 1150x550x50 mm i 2000 kg/cm² de càrrega màxima a compressió.

2,609

12,22

31,88

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,650

1,35

2,23

mt10haf010nga

m³

Formigó HA-25/B/20/IIa, fabricat en central.

0,264

67,42

17,80

Subtotal materials:

57,00

2

Mà d'obra

mo042

h

Oficial 1ª estructurista.

0,392

24,97

9,79

mo089

h

Ajudant estructurista.

0,392

22,19

8,70

mo020

h

Oficial 1ª construcció.

0,442

23,78

10,51

mo113

h

Peó ordinari construcció.

0,221

19,83

4,38

mo054

h

Oficial 1ª muntador d'aïllaments.

0,362

24,57

8,89

mo101

h

Ajudant muntador d'aïllaments.

0,181

21,14

3,83

Subtotal mà d'obra:

46,10

3

Costos directes complementaris

%

Costos directes complementaris

2,000

103,10

2,06

Costos directes (1+2+3):

105,16

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNITAT D'OBRA HBH020: BANCADA FLOTANT ANTIVIBRACIÓ, DE FORMIGÓ ARMAT, PER A SUPORT DE MAQUINÀRIA.

CARACTERÍSTIQUES TÈCNIQUES

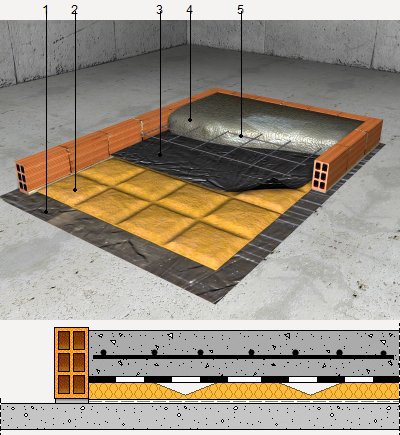

Bancada contínua flotant antivibració, de formigó armat, per a suport de maquinària, de 150x100x16 cm, composta de formigó HA-25/B/20/IIa fabricat en central, i abocament amb cubilot, malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, sobre una làmina d'escuma de polietilè d'alta densitat, de 3 mm d'espessor, recolzada sobre panells antivibració de fibra de vidre emmotllada amb lligant sintètic, de 50 mm d'espessor. Inclús capa separadora de film de polietilè de 0,05 mm d'espessor i encofrat perimetral de maó ceràmic foradat.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08).

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

FASES D'EXECUCIÓ.

Replanteig i traçat de la bancada. Col·locació del film de polietilè. Col·locació i fixació de l'encofrat perimetral. Col·locació del panell antivibració. Col·locació de la làmina antiimpacte. Col·locació de les armadures amb separadors homologats. Abocament i compactació del formigó. Reglejat i anivellació de la capa de compressió. Curat del formigó.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,024

0,040

17 01 02

Maons.

6,671

5,337

17 01 01

Formigó (formigons, morters i prefabricats).

2,510

1,673

17 04 05

Ferro i acer.

0,119

0,057

Residus generats:

9,324

7,107

15 01 01

Envasos de paper i cartró.

0,129

0,172

17 02 03

Plàstic.

0,110

0,183

17 02 01

Fusta.

0,590

0,536

Envasos:

0,829

0,892

Total residus:

10,153

7,998
