ZHF020

m²

Sistema "ISOVER" d'aïllament per l'interior, sota forjat de coberta.

63,28€

Rehabilitació energètica de coberta mitjançant el sistema "ISOVER" d'aïllament termoacústic per l'interior, sota l'últim forjat pla, mitjançant la col·locació de panell compacte de llana mineral Arena, d'alta densitat, Arena Master "ISOVER", segons UNE-EN 13162, de 90 mm d'espessor, recolzat directament sobre fals sostre llis (12,5+27+27), amb una placa de guix laminat A / UNE-EN 520 - 1200 / longitud / 12,5 / vora afinada, fixada a mestres separades 1000 mm entre eixos i subjectes al forjat mitjançant elements de penjat, varetes roscadas i tacs d'expansió metàl·lics; i capa de pintura plàstica amb textura llisa, color blanc, acabat mat, amb una mà de fons i dues mans d'acabat (rendiment: 0,125 l/m² cada mà).

Descompost

Ud

Descomposició

Rend.

p.s.

Preu partida

mt16lvi035f

m²

Panell compacte de llana mineral Arena, d'alta densitat, Arena Master "ISOVER", segons UNE-EN 13162, de 90 mm d'espessor, resistència tèrmica 2,35 m²K/W, conductivitat tèrmica 0,038 W/(mK).

1,050

11,55

12,13

mt12psg160a

m

Perfil d'acer galvanitzat, en U, de 30 mm.

0,400

1,26

0,50

mt12psg220

Ut

Fixació composta per tac i cargol 5x27.

2,000

0,06

0,12

mt12psg210a

Ut

Penjant per a falsos sostres suspesos.

1,200

0,80

0,96

mt12psg210b

Ut

Segur per a la fixació del penjant, en falsos sostres suspesos.

1,200

0,13

0,16

mt12psg210c

Ut

Connexió superior per fixar la vareta al penjant, en falsos sostres suspesos.

1,200

0,98

1,18

mt12psg190

Ut

Barnilla de penjament.

1,200

0,98

1,18

mt12psg050c

m

Mestra 60/27 de xapa d'acer galvanitzat, d'ample 60 mm, segons UNE-EN 14195.

3,200

1,44

4,61

mt12psg215b

Ut

Connector per a mestra 60/27.

0,600

0,91

0,55

mt12psg215a

Ut

Cavallet per a mestra 60/27.

2,300

0,29

0,67

mt12psg010a

m²

Placa de guix laminat A / UNE-EN 520 - 1200 / longitud / 12,5 / vora afinada.

1,000

4,41

4,41

mt12psg081b

Ut

Cargol autoperforant 3,5x25 mm.

17,000

0,01

0,17

mt12psg041

m

Banda acústica de dilatació de 50 mm d'amplada.

0,400

0,26

0,10

mt12psg030a

kg

Pasta per junts, segons UNE-EN 13963.

0,300

1,26

0,38

mt12psg030a

kg

Pasta per junts, segons UNE-EN 13963.

0,400

1,26

0,50

mt12psg040a

m

Cinta de junts.

0,450

0,03

0,01

mt27pfj040a

l

Emulsió acrílica aquosa com fixador de superfícies, incolor, acabat brillant, aplicada amb brotxa, corró o pistola.

0,180

10,04

1,81

mt27pij040a

l

Pintura plàstica per a interior en dispersió aquosa, rentable, tipus II segons UNE 48243, permeable al vapor d'aigua, color blanc, acabat mat, aplicada amb brotxa, corró o pistola.

0,250

5,72

1,43

mo009

h

Oficial 1ª muntador.

0,548

23,78

13,03

mo075

h

Ajudant muntador.

0,294

20,44

6,01

mo036

h

Oficial 1ª pintor.

0,217

23,02

5,00

mo071

h

Ajudant pintor.

0,261

20,44

5,33

%

Mitjans auxiliars

2,000

60,24

1,20

%

Costos indirectes

3,000

61,44

1,84

Cost de manteniment decennal: 10,76€ en els primers 10 anys.

Total:

63,28

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 13162:2009

1.9.2009

1.9.2010

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para particiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 520:2005/A1:2010

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNITAT D'OBRA ZHF020: SISTEMA "ISOVER" D'AÏLLAMENT PER L'INTERIOR, SOTA FORJAT DE COBERTA.

CARACTERÍSTIQUES TÈCNIQUES

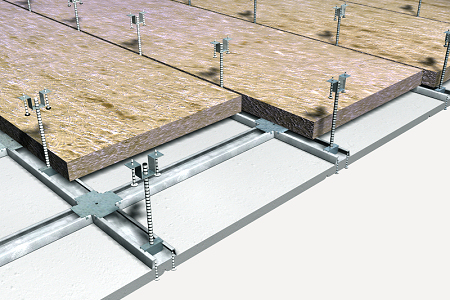

Rehabilitació energètica de coberta mitjançant el sistema "ISOVER" d'aïllament termoacústic per l'interior, sota l'últim forjat pla, format per panell compacte de llana mineral Arena, d'alta densitat, Arena Master "ISOVER", segons UNE-EN 13162, de 90 mm d'espessor, resistència tèrmica 2,35 m²K/W, conductivitat tèrmica 0,038 W/(mK), recolzat directament sobre fals sostre de fals sostre llis (12,5+27+27), format per una placa de guix laminat A / UNE-EN 520 - 1200 / longitud / 12,5 / vora afinada, cargolada a una estructura metàl·lica d'acer galvanitzat de mestres primàries 60/27 mm separades cada 1000 mm entre eixos i suspeses del forjat mitjançant penjats convinats cada 900 mm, i mestres secundàries fixades perpendicularment a les primàries mitjançant careners i col·locades amb una modulació màxima de 500 mm entre eixos; i formació de capa de pintura plàstica amb textura llisa, color blanc, acabat mat, mitjançant aplicació d'una mà de fons d'emulsió acrílica aquosa com fixador de superfície i dues mans d'acabat amb pintura plàstica en dispersió aquós tipus II segons UNE 48243 (rendiment: 0,125 l/m² cada mà). Inclús p/p de talls, replanteig auxiliar, anivellació, rebut d'instal·lacions, elements de penjat, varetes roscadas, tacs d'expansió metàl·lics, cargolam, banda acústica sota els perfils perimetrals, pasta segelladora, cinta de juntes i accessoris de muntatge, i neteja de la superfície a pintar. Totalment acabat.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB HE Ahorro de energía.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte.

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

L'aïllament es protegirà, després de la seva col·locació, dels impactes, pressions o altres accions que ho poguessin alterar.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,259

0,431

17 04 05

Ferro i acer.

0,135

0,064

17 08 02

Materials de construcció a partir de guix diferents dels especificats en el codi 17 08 01.

0,707

0,707

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,013

0,009

08 01 11

Residus de pintura i vernís que contenen dissolvents orgànics o altres substàncies perilloses.

0,039

0,043

Residus generats:

1,153

1,254

17 02 03

Plàstic.

0,148

0,246

15 01 04

Envasos metàl·lics.

0,011

0,018

Envasos:

0,158

0,264

Total residus:

1,311

1,518
