ZHF020

m²

Sistema "ISOVER" d'aïllament termoacústic per l'interior, sobre fals sostre.

43,62€

Rehabilitació energètica mitjançant el sistema "ISOVER" d'aïllament termoacústic per l'interior, mitjançant la col·locació de manta lleugera de llana mineral Arena, d'alta densitat, Arena Confort "ISOVER", segons UNE-EN 13162, revestit per una de les seves cares amb un vel de vidre de color negre, de 25 mm d'espessor, recolzat directament sobre fals sostre continu suspès llis (12,5+27+27), amb una placa de guix laminat A / UNE-EN 520 - 1200 / longitud / 12,5 / amb les vores longitudinals afinades, fixada a mestres separades 1000 mm entre eixos i suspeses del sostre o element suport mitjançant penjats combinats; i dues mans de pintura plàstica, color blanc, acabat mat, textura llisa, (rendiment: 0,1 l/m² cada mà); prèvia aplicació d'una mà d'emprimació a base de copolímers acrílics en suspensió aquosa. El preu inclou les ajudes de paleta per a instal·lacions.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt16lvi020i

m²

Manta lleugera de llana mineral Arena, d'alta densitat, Arena Confort "ISOVER", segons UNE-EN 13162, revestit per una de les seves cares amb un vel de vidre de color negre, de 25 mm d'espessor, resistència tèrmica 0,65 m²K/W, conductivitat tèrmica 0,037 W/(mK).

1,050

3,65

3,83

mt12psg160a

m

Perfil en U, d'acer galvanitzat, de 30 mm.

0,400

0,92

0,37

mt12psg220

U

Fixació composta per tac i cargol 5x27.

2,000

0,06

0,12

mt12psg210a

U

Penjat per a falsos sostres suspesos.

1,200

0,80

0,96

mt12psg210b

U

Segur per a la fixació del penjant, en falsos sostres suspesos.

1,200

0,13

0,16

mt12psg210c

U

Connexió superior per fixar la vareta al penjant, en falsos sostres suspesos.

1,200

0,98

1,18

mt12psg190

U

Barnilla de penjament.

1,200

0,44

0,53

mt12psg050c

m

Mestra 60/27 de xapa d'acer galvanitzat, d'ample 60 mm, segons UNE-EN 14195.

3,200

1,44

4,61

mt12pek020ka

U

Connector, per a mestra 60/27.

0,600

0,31

0,19

mt12pek020da

U

Connector tipus cavalló, per a mestra 60/27.

2,300

0,27

0,62

mt12psg010a

m²

Placa de guix laminat A / UNE-EN 520 - 1200 / longitud / 12,5 / amb les vores longitudinals afinades.

1,000

4,95

4,95

mt12psg081b

U

Cargol autoperforant 3,5x25 mm.

17,000

0,01

0,17

mt12psg041b

m

Banda autoadhesiva desolidaritzant d'escuma de poliuretà de cel·les tancades, de 3,2 mm d'espessor i 50 mm d'amplada, resistència tèrmica 0,10 m²K/W, conductivitat tèrmica 0,032 W/(mK).

0,400

0,30

0,12

mt12psg030a

kg

Pasta per a junts, segons UNE-EN 13963.

0,700

1,26

0,88

mt12psg040

m

Cinta de segellament.

0,450

0,03

0,01

mt27pfp010b

l

Emprimació a base de copolímers acrílics en suspensió aquosa, per afavorir la cohesió de suports poc consistents i l'adherència de pintures.

0,125

3,30

0,41

mt27pir010a

l

Pintura plàstica ecològica per a interior a base de copolímers acrílics en dispersió aquosa, diòxid de titani i pigments estenedors seleccionats, color blanc, acabat mat, textura llisa, de gran resistència al frec humit, permeable al vapor d'aigua, transpirable i resistent als raigs UV, per a aplicar amb brotxa, corró o pistola.

0,200

4,35

0,87

Subtotal materials:

19,98

2

Mà d'obra

mo011

h

Oficial 1ª muntador.

0,400

24,57

9,83

mo080

h

Ajudant muntador.

0,173

21,14

3,66

mo054

h

Oficial 1ª muntador d'aïllaments.

0,091

24,57

2,24

mo101

h

Ajudant muntador d'aïllaments.

0,091

21,14

1,92

mo038

h

Oficial 1ª pintor.

0,195

23,78

4,64

mo076

h

Ajudant pintor.

0,023

21,14

0,49

Subtotal mà d'obra:

22,78

3

Costos directes complementaris

%

Costos directes complementaris

2,000

42,76

0,86

Cost de manteniment decennal: 8,90€ en els primers 10 anys.

Costos directes (1+2+3):

43,62

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 520:2005/A1:2010

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNITAT D'OBRA ZHF020: SISTEMA "ISOVER" D'AÏLLAMENT TERMOACÚSTIC PER L'INTERIOR, SOBRE FALS SOSTRE.

CARACTERÍSTIQUES TÈCNIQUES

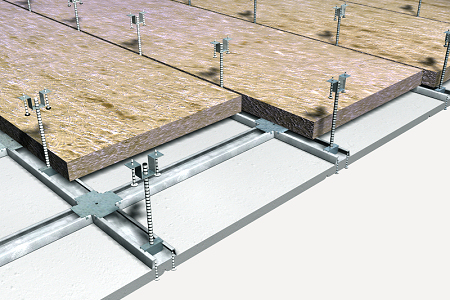

Rehabilitació energètica mitjançant el sistema "ISOVER" d'aïllament termoacústic per l'interior, format per manta lleugera de llana mineral Arena, d'alta densitat, Arena Confort "ISOVER", segons UNE-EN 13162, revestit per una de les seves cares amb un vel de vidre de color negre, de 25 mm d'espessor, resistència tèrmica 0,65 m²K/W, conductivitat tèrmica 0,037 W/(mK), recolzat directament sobre fals sostre de fals sostre continu suspès llis (12,5+27+27), format per una placa de guix laminat A / UNE-EN 520 - 1200 / longitud / 12,5 / amb les vores longitudinals afinades, cargolada a una estructura metàl·lica d'acer galvanitzat de mestres primàries 60/27 mm separades cada 1000 mm entre eixos i suspeses del sostre o element suport mitjançant penjats combinats cada 900 mm, i mestres secundàries fixades perpendicularment a les primàries mitjançant connectors tipus cavalló i col·locades amb una modulació màxima de 500 mm entre eixos; i dues mans de pintura plàstica, color blanc, acabat mat, textura llisa, (rendiment: 0,1 l/m² cada mà); prèvia aplicació d'una mà d'emprimació a base de copolímers acrílics en suspensió aquosa. Inclús elements de penjat, varetes roscades, tacs d'expansió metàl·lics, cargolam, banda acústica sota els perfils perimetrals, pasta segelladora, cinta de junts i accessoris de muntatge i neteja de la superfície a pintar.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-HE Ahorro de energía.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte.

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

L'aïllament es protegirà, després de la seva col·locació, dels impactes, pressions o altres accions que ho poguessin alterar.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou les ajudes de paleta per a instal·lacions.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,050

0,083

17 04 05

Ferro i acer.

0,067

0,032

17 08 02

Materials de construcció a partir de guix diferents dels especificats en el codi 17 08 01.

0,424

0,424

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,008

0,005

08 01 11

Residus de pintura i vernís que contenen dissolvents orgànics o altres substàncies perilloses.

0,016

0,018

Residus generats:

0,565

0,562

17 02 03

Plàstic.

0,067

0,112

15 01 04

Envasos metàl·lics.

0,005

0,008

Envasos:

0,072

0,120

Total residus:

0,637

0,682
