QVE032

m²

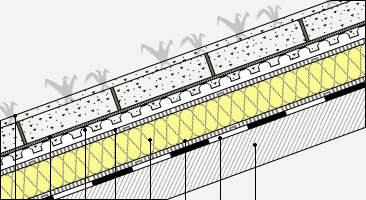

Coberta inclinada, enjardinada extensiva. Sistema Projar Flora fins a 35° "PROJAR".

214,84€

Coberta inclinada, enjardinada extensiva (ecològica), sistema Projar Flora fins a 35° "PROJAR", amb un pendent mitjà del 36,4%, sobre base resistent. CAPA DE REGULARITZACIÓ: morter de ciment, industrial, M-5, de 2 cm d'espessor, amb acabat remolinat; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, amb armadura de feltre de polièster reforçat i estabilitzat de 150 g/m², amb autoprotecció mineral de color verd, amb resistència a la penetració d'arrels, totalment adherida amb bufador; CAPA SEPARADORA SOTA AÏLLAMENT: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (150 g/m²); AÏLLAMENT TÈRMIC: panell rígid de poliestirè extrudit, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 1,2 m²K/W, conductivitat tèrmica 0,033 W/(mK), amb fixació mecànica; CAPA SEPARADORA SOTA PROTECCIÓ: filtre GTF-110 "PROJAR", de geotèxtil no teixit sintètic, compost per fibres de polipropilè unides per tiretes, amb una resistència a la tracció longitudinal de 6,5 kN/m, una resistència a la tracció transversal de 6,5 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 33 mm, resistència CBR a punxonament 1,2 kN, obertura característica 0,09 mm i una massa superficial de 110 g/m²; CAPA DRENANT I RETENIDORA D'AIGUA: làmina drenant PR-DRAIN-25 "PROJAR" de poliestirè reciclat d'alt impacte (HIPS), amb nòduls de 25 mm d'altura i perforacions en la part superior, col·locada sota la capa filtrant, cavalcant dos nòduls; CAPA FILTRANT: filtre GTF-150 "PROJAR", de geotèxtil de fibres de polipropilè; CAPA DE COBERTURA: mòdul TECH-CELL-80 "PROJAR", de polipropilè reciclat, de 400x600 mm i de 80 mm d'altura, substrat CoverPro Flora "PROJAR", compost de ceràmica seleccionada triturada, roca volcànica o sorra de sílice i altres components vegetals; amb pH de 8, de 80 mm d'espessor, malla orgànica, biodegradable, de fibres naturals de coco 100% ECONET 400 "PROJAR" per al control de l'erosió i la retenció de la vegetació, resistència a la tracció longitudinal en sec de 5,9 kN/m i resistència a la tracció longitudinal en humit de 4,8 kN/m, 400 g/m² de massa superficial i 30x30 mm de passada de malla i plantes amb pa d'arrels pla "PROJAR", amb 4 o més espècies diferents de crespinell. Inclús còdols per al replè de l'espai entre la vora de la coberta i la vegetació. El preu no inclou la formació de pendents.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,038

53,48

2,03

mt14iea020c

kg

Emulsió asfàltica aniònica amb càrregues tipus EB, segons UNE 104231.

0,300

3,30

0,99

mt14lga010oc

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, de 3,5 mm d'espessor, massa nominal 5 kg/m², amb armadura de feltre de polièster reforçat i estabilitzat de 150 g/m², amb autoprotecció mineral de color verd, amb resistència a la penetració d'arrels. Segons UNE-EN 13707.

1,100

10,36

11,40

mt14gsa020bc

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,88 kN/m, una resistència a la tracció transversal de 1,49 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 40 mm, resistència CBR a punxonament 0,3 kN i una massa superficial de 150 g/m², segons UNE-EN 13252.

1,100

0,68

0,75

mt16pxa010aac

m²

Panell rígid de poliestirè extrudit, segons UNE-EN 13164, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 1,2 m²K/W, conductivitat tèrmica 0,033 W/(mK), Euroclasse E de reacció al foc segons UNE-EN 13501-1, amb codi de designació XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

7,85

8,24

mt16aaa020ig

U

Fixació mecànica per plafons aïllants de poliestirè extrudit, col·locats directament sobre la superfície suport.

2,500

0,19

0,48

mt14lbp050m

m²

Filtre GTF-110 "PROJAR", de geotèxtil no teixit sintètic, compost per fibres de polipropilè unides per tiretes, amb una resistència a la tracció longitudinal de 6,5 kN/m, una resistència a la tracció transversal de 6,5 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 33 mm, resistència CBR a punxonament 1,2 kN, obertura característica 0,09 mm i una massa superficial de 110 g/m², subministrat en rotllos.

1,000

1,25

1,25

mt14lbp030va

m²

Làmina drenant i retenidora d'aigua, PR-DRAIN-25 "PROJAR", de poliestirè reciclat d'alt impacte (HIPS), amb nòduls de 25 mm d'altura i perforacions en la part superior, resistència a la compressió 325 kN/m², retenció d'aigua superior a 15 l/m², capacitat de drenatge 0,94 l/(s·m) amb un pendent del 2%, subministrada en plaques de 200x100 cm.

1,050

10,52

11,05

mt14lbp050t

m²

Filtre GTF-150 "PROJAR", de geotèxtil no teixit sintètic, compost per fibres de polipropilè unides per tiretes, amb una resistència a la tracció longitudinal de 12 kN/m, una resistència a la tracció transversal de 12 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 29 mm, resistència CBR a punxonament 1,8 kN, obertura característica 0,06 mm i una massa superficial de 150 g/m², subministrat en rotllos.

1,100

1,70

1,87

mt14lbp100a

U

Mòdul TECH-CELL-80 "PROJAR", de polipropilè reciclat, de 400x600 mm i de 80 mm d'altura, amb cargols per a unió entre mòduls; per a drenatge i subjecció de la capa de substrat.

4,160

27,60

114,82

mt48sap010g

m³

Substrat CoverPro Flora "PROJAR", compost de ceràmica seleccionada triturada, roca volcànica o sorra de sílice i altres components vegetals; amb pH de 8, subministrat en sacs Big Bag, per a cobertes verdes.

0,092

95,00

8,74

mt48map020c

m²

Malla orgànica, biodegradable, de fibres naturals de coco 100% ECONET 400 "PROJAR" per al control de l'erosió i la retenció de la vegetació, resistència a la tracció longitudinal en sec de 5,9 kN/m i resistència a la tracció longitudinal en humit de 4,8 kN/m, 400 g/m² de massa superficial i 30x30 mm de passada de malla, subministrada en rotllos de 2x50 m.

1,100

1,26

1,39

mt48tsp010o

m²

Plantes amb pa d'arrels pla "PROJAR", subministrades en safates de 40 peces amb 4 o més espècies diferents de crespinell, per a cobertes verdes.

1,000

6,82

6,82

mt01arc010

t

Cantells rodats rentats, de granulometria compresa entre 16 i 32 mm.

0,040

21,65

0,87

Subtotal materials:

170,70

2

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,017

28,42

0,48

mo113

h

Peó ordinari construcció.

0,017

23,81

0,40

mo054

h

Oficial 1ª muntador d'aïllaments.

0,124

29,34

3,64

mo101

h

Ajudant muntador d'aïllaments.

0,124

25,28

3,13

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,287

28,42

8,16

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,287

25,28

7,26

mo040

h

Oficial 1ª jardiner.

0,314

28,42

8,92

mo086

h

Ajudant jardiner.

0,314

25,28

7,94

Subtotal mà d'obra:

39,93

3

Costos directes complementaris

%

Costos directes complementaris

2,000

210,63

4,21

Costos directes (1+2+3):

214,84

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

EN 13252:2016

10.3.2017

10.3.2018

2+/4

Geotextiles y productos relacionados. Características requeridas para su uso en sistemas de drenaje.

EN 13164:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNITAT D'OBRA QVE032: COBERTA INCLINADA, ENJARDINADA EXTENSIVA. SISTEMA PROJAR FLORA FINS A 35° "PROJAR".

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Impermeabilització asfàltica: s'evitarà el seu contacte amb olis, grasses, petrolis i dissolvents. Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

Coberta inclinada, enjardinada extensiva (ecològica), sistema Projar Flora fins a 35° "PROJAR", amb un pendent mitjà del 36,4%, sobre base resistent. CAPA DE REGULARITZACIÓ: morter de ciment, industrial, M-5, de 2 cm d'espessor, amb acabat remolinat; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, amb armadura de feltre de polièster reforçat i estabilitzat de 150 g/m², amb autoprotecció mineral de color verd, amb resistència a la penetració d'arrels, totalment adherida amb bufador; CAPA SEPARADORA SOTA AÏLLAMENT: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (150 g/m²); AÏLLAMENT TÈRMIC: panell rígid de poliestirè extrudit, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 1,2 m²K/W, conductivitat tèrmica 0,033 W/(mK), amb fixació mecànica; CAPA SEPARADORA SOTA PROTECCIÓ: filtre GTF-110 "PROJAR", de geotèxtil no teixit sintètic, compost per fibres de polipropilè unides per tiretes, amb una resistència a la tracció longitudinal de 6,5 kN/m, una resistència a la tracció transversal de 6,5 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 33 mm, resistència CBR a punxonament 1,2 kN, obertura característica 0,09 mm i una massa superficial de 110 g/m²; CAPA DRENANT I RETENIDORA D'AIGUA: làmina drenant PR-DRAIN-25 "PROJAR" de poliestirè reciclat d'alt impacte (HIPS), amb nòduls de 25 mm d'altura i perforacions en la part superior, col·locada sota la capa filtrant, cavalcant dos nòduls; CAPA FILTRANT: filtre GTF-150 "PROJAR", de geotèxtil de fibres de polipropilè; CAPA DE COBERTURA: mòdul TECH-CELL-80 "PROJAR", de polipropilè reciclat, de 400x600 mm i de 80 mm d'altura, substrat CoverPro Flora "PROJAR", compost de ceràmica seleccionada triturada, roca volcànica o sorra de sílice i altres components vegetals; amb pH de 8, de 80 mm d'espessor, malla orgànica, biodegradable, de fibres naturals de coco 100% ECONET 400 "PROJAR" per al control de l'erosió i la retenció de la vegetació, resistència a la tracció longitudinal en sec de 5,9 kN/m i resistència a la tracció longitudinal en humit de 4,8 kN/m, 400 g/m² de massa superficial i 30x30 mm de passada de malla i plantes amb pa d'arrels pla "PROJAR", amb 4 o més espècies diferents de crespinell. Inclús còdols per al replè de l'espai entre la vora de la coberta i la vegetació.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície de l'aiguavés mesurada en veritable magnitud, segons documentació gràfica de Projecte. Incloent formació de careners, tremujals, ràfecs i vores lliures. No s'inclouen formació d'aiguafons, ràfecs decoratius ni encontres de vessants amb paraments verticals, xemeneies, finestres o conductes de ventilació.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

No es rebran ni donaran suport sobre la coberta elements que poguessin danyar-la o dificultar el seu desguàs.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, la superfície realment executada segons especificacions de Projecte. Incloent formació de careners, tremujals, ràfecs i vores lliures. No s'inclouen formació d'aiguafons, ràfecs decoratius ni encontres de vessants amb paraments verticals, xemeneies, finestres o conductes de ventilació.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou la formació de pendents.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

0,718

0,479

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,266

0,266

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,156

0,260

01 04 08

Residus de grava i roques triturades diferents dels esmentats en el codi 01 04 07.

0,697

0,465

20 02 01

Residus biodegradables.

0,268

0,179

Residus generats:

2,105

1,648

15 01 01

Envasos de paper i cartró.

0,506

0,675

17 02 03

Plàstic.

0,206

0,343

17 02 01

Fusta.

0,018

0,016

Envasos:

0,730

1,034

Total residus:

2,835

2,682
