FDY030

m

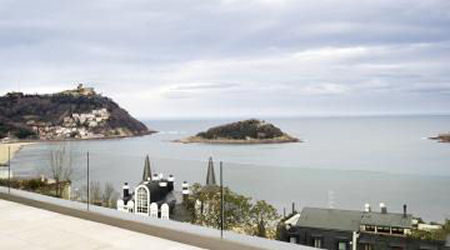

Barana de vidre. Sistema "CORTIZO".

346,37€

Sistema de barana de vidre View Crystal "CORTIZO", sense passamans, format per perfil continu en "U" d'aliatge d'alumini 6063 T6, acabat anoditzat amb el segell EWAA-EURAS, que garanteix el gruix i la qualitat del procés d'anoditzat, provat per a una càrrega de 0,8 kN/m aplicada sobre la vora superior del vidre segons CTE DB SE-AE, d'altura màxima 110 cm, per a vidre trempat laminar de seguretat, compost per dues llunes de 6 mm d'espessor, unides mitjançant dues làmines incolores de butiral de polivinil, de 0,38 mm d'espessor cadascuna. Inclús ancoratge mecànic d'expansió d'acer zincat per a la fixació sobre la cara superior del forjat.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt25dbc100aa

m

Sistema de barana de vidre View Crystal "CORTIZO", sense passamans, format per perfil continu en "U" d'aliatge d'alumini 6063 T6, acabat anoditzat amb el segell EWAA-EURAS, que garanteix el gruix i la qualitat del procés de anoditzat, provat per a una càrrega de 0,8 kN/m aplicada sobre la vora superior del vidre segons CTE DB SE-AE, amb tascons i falques de goma per a la subjecció del vidre i ancoratge mecànic d'expansió d'acer zincat, d'alta resistència, per a la fixació sobre la cara superior del forjat.

1,000

103,00

103,00

mt21ves015b

m²

Vidre trempat laminar de seguretat, compost per dues llunes de 6 mm d'espessor, unides mitjançant dues làmines incolores de butiral de polivinil, de 0,38 mm d'espessor cadascuna. Segons UNE-EN ISO 12543-2, UNE-EN 14449 i UNE-EN 12150-1

1,100

125,00

137,50

Subtotal materials:

240,50

2

Mà d'obra

mo011

h

Oficial 1ª muntador.

1,814

29,34

53,22

mo080

h

Ajudant muntador.

1,814

25,28

45,86

Subtotal mà d'obra:

99,08

3

Costos directes complementaris

%

Costos directes complementaris

2,000

339,58

6,79

Cost de manteniment decennal: 76,20€ en els primers 10 anys.

Costos directes (1+2+3):

346,37

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 14449:2005

1.3.2006

1.3.2007

1/3/4

Vidrio para la edificación. Vidrio laminado y vidrio laminado de seguridad. Evaluación de la conformidad.

EN 14449:2005/AC:2005

1.6.2006

1.6.2006

UNITAT D'OBRA FDY030: BARANA DE VIDRE. SISTEMA "CORTIZO".

CARACTERÍSTIQUES TÈCNIQUES

Sistema de barana de vidre View Crystal "CORTIZO", sense passamans, format per perfil continu en "U" d'aliatge d'alumini 6063 T6, acabat anoditzat amb el segell EWAA-EURAS, que garanteix el gruix i la qualitat del procés d'anoditzat, provat per a una càrrega de 0,8 kN/m aplicada sobre la vora superior del vidre segons CTE DB SE-AE, d'altura màxima 110 cm, per a vidre trempat laminar de seguretat, compost per dues llunes de 6 mm d'espessor, unides mitjançant dues làmines incolores de butiral de polivinil, de 0,38 mm d'espessor cadascuna. Inclús ancoratge mecànic d'expansió d'acer zincat per a la fixació sobre la cara superior del forjat.

NORMATIVA D'APLICACIÓ

Muntatge:

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada a eixos, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà contra cops o càrregues degudes a l'implico de materials o a les activitats d'obra.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà a eixos, la longitud realment executada segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 02

Vidre.

0,182

0,182

Residus generats:

0,182

0,182

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,018

0,030

Envasos:

0,018

0,030

Total residus:

0,200

0,212
