FDC020 |
U |

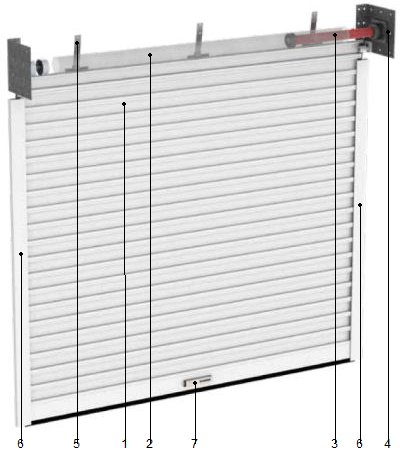

Tancament metàl·lic enrotllable "PERSAX". |
2.838,69€ |
|
Tancament metàl·lic enrotllable de lamel·les d'alumini extrusionat, 300 cm d'amplada i 220 cm d'altura, amb lamel·la corba cega, Segur EC-60 Extreme "PERSAX", acabat blanc estàndard, eix d'acer galvanitzat, guies laterals d'alumini extrusionat, model AL GA-95 "PERSAX", de 87,5x95 mm i 3 mm de gruix, amb junts de goma, i motor elèctric model Centris 75 "SIMU". Inclús tirants i suports laterals d'acer galvanitzat per a fixació al parament. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt26pex010a |
m² |
Lamel·la corba cega, Segur EC-60 Extreme "PERSAX", d'aliatge d'alumini 6063 T5, acabat blanc estàndard, lamel·la terminal amb rivet i taps laterals de niló; resistència a la càrrega del vent classe C2, segons UNE-EN 13241-1. |
7,590 |
149,60 |
1.135,46 |
|
mt26pex012 |
m |
Eix d'acer galvanitzat "PERSAX", per a tancament metàl·lic enrotllable. |
3,000 |
165,00 |
495,00 |
|
mt26pex014a |
U |
Kit per a accionament automàtic de tancament metàl·lic enrotllable, motor central model Centris 75 "SIMU". |
1,000 |
436,26 |
436,26 |
|
mt26pex016r |
U |
Kit de dos suports laterals d'acer galvanitzat "PERSAX", per a subjecció de l'eix del tancament metàl·lic enrotllable al parament. |
1,000 |
100,60 |
100,60 |
|
mt26pex015 |
U |
Tirant d'acer galvanitzat "PERSAX", per a subjecció de les lamel·les a l'eix del tancament metàl·lic enrotllable. |
6,000 |
5,50 |
33,00 |
|
mt26pex011a |
m |
Guia lateral d'alumini extrusionat, model AL GA-95 "PERSAX", de 87,5x95 mm i 3 mm de gruix, amb junts de goma, acabat blanc estàndard, per a tancament metàl·lic enrotllable. |
4,400 |
21,51 |
94,64 |
|
Subtotal materials: |
2.294,96 |
||||
|
2 |
Mà d'obra |
||||
|
mo020 |
h |
Oficial 1ª construcció. |
3,165 |
28,42 |
89,95 |
|
mo113 |
h |
Peó ordinari construcció. |
3,165 |
23,81 |
75,36 |
|
mo018 |
h |
Oficial 1ª serraller. |
3,165 |
28,86 |
91,34 |
|
mo059 |
h |
Ajudant serraller. |
3,165 |
25,36 |
80,26 |
|
mo003 |
h |
Oficial 1ª electricista. |
2,769 |
29,34 |
81,24 |
|
mo102 |
h |
Ajudant electricista. |
2,769 |
25,25 |
69,92 |
|
Subtotal mà d'obra: |
488,07 |
||||
|
3 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
2.783,03 |
55,66 |
|
|
Cost de manteniment decennal: 624,51€ en els primers 10 anys. |
Costos directes (1+2+3): |
2.838,69 |
|||
Plec de condicions
|
UNITAT D'OBRA FDC020: TANCAMENT METÀL·LIC ENROTLLABLE "PERSAX". CARACTERÍSTIQUES TÈCNIQUES Tancament metàl·lic enrotllable de lamel·les d'alumini extrusionat, 300 cm d'amplada i 220 cm d'altura, amb lamel·la corba cega, Segur EC-60 Extreme "PERSAX", acabat blanc estàndard, eix d'acer galvanitzat, guies laterals d'alumini extrusionat, model AL GA-95 "PERSAX", de 87,5x95 mm i 3 mm de gruix, amb junts de goma, i motor elèctric model Centris 75 "SIMU". Inclús tirants i suports laterals d'acer galvanitzat per a fixació al parament. NORMATIVA D'APLICACIÓ
Execució: NTE-FDC. Fachadas. Defensas: Cierres. CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que l'altura del buit és suficient per a permetre el seu tancament. Es comprovarà que els revestiments dels paraments contigus al buit no sobresurten de la fulla del tancament metàl·lic, per a evitar fregaments. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Col·locació i fixació dels perfils guia. Introducció del tancament metàl·lic en les guies. Col·locació i fixació de l'eix als suports. Tensat de la molla. Fixació del tancament metàl·lic a l'eix. Muntatge del sistema d'obertura. Muntatge del sistema d'accionament (eix, engranatge i motor elèctric). Repassos i greixatge de mecanismes i guies. Realització de proves de servei. CONDICIONS DE TERMINACIÓ. El conjunt serà sòlid. Els mecanismes estaran ajustats. PROVES DE SERVEI. Funcionament de tancaments. Normativa d'aplicació: NTE-FDC. Fachadas. Defensas: Cierres CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. |
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
17 06 04 |
Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03. |
0,645 |
1,075 |
|
Envasos: |
0,645 |
1,075 |
