FSM010

m²

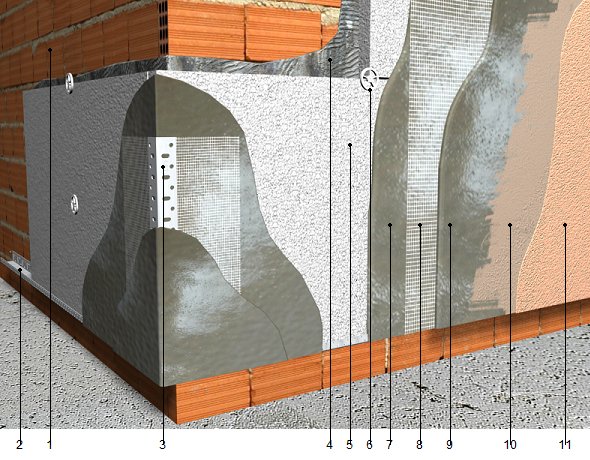

Sistema ETICS d'aïllament tèrmic per l'exterior de façanes.

81,30€

Aïllament tèrmic per l'exterior de façanes, amb sistema ETICS, compost per: panell rígid de poliestirè expandit, segons UNE-EN 13163, de superfície llisa i mecanitzat lateral recte, de color blanc, de 60 mm d'espessor, fixat al suport amb morter, aplicat manualment i fixacions mecàniques amb tac d'expansió de polipropilè; capa de regularització de morter, aplicat manualment, armat amb malla de fibra de vidre, antiàlcalis, de 5x4 mm de llum de malla, de 0,6 mm d'espessor i de 160 g/m² de massa superficial; capa d'acabat de morter acrílic, color blanc, sobre emprimació acrílica. Inclús perfils d'arrencada d'alumini, perfils de tancament superior d'alumini, perfils de cantó de PVC amb malla, massilla segelladora monocomponent i cordó d'escuma de polietilè expandit de cel·les tancades per a segellat de junts. El preu inclou l'execució de les rematades en els trobaments amb paraments, revestiments o altres elements rebuts en la seva superfície.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt28mop080f

m

Perfil d'arrencada d'alumini, de 60 mm d'amplada, amb goteró, per anivellació i suport dels panells aïllants dels sistemes d'aïllament tèrmic per l'exterior sobre la línia de sòcol.

0,170

4,81

0,82

mt28mop085f

m

Perfil de tancament superior, d'alumini, de 60 mm d'amplada, per a coronació dels panells aïllants dels sistemes d'aïllament tèrmic per l'exterior.

0,170

18,42

3,13

mt28mop030fa

kg

Morter tipus GP W2, segons UNE-EN 998-1, compost de ciment blanc, calç aèria, àrids lleugers, àrids calcaris seleccionats, fibres naturals, additius i resines en pols, impermeable a l'aigua de pluja, permeable al vapor d'aigua i amb resistència a l'envelliment, per a aplicar amb llana, per adherir els panells aïllants i com capa base, previ pastat amb aigua.

10,400

0,84

8,74

mt16pep010ad

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, de superfície llisa i mecanitzat lateral recte, de color blanc, de 60 mm d'espessor, amb resistència a l'envelliment i permeable al vapor d'aigua, resistència tèrmica 1,58 m²K/W, conductivitat tèrmica 0,038 W/(mK), Euroclasse E de reacció al foc segons UNE-EN 13501-1.

1,050

9,23

9,69

mt16pep100c

U

Tac d'expansió de polipropilè, de 120 mm de longitud, per fixació de plaques aïllants.

8,000

0,22

1,76

mt28mop050a

m²

Malla de fibra de vidre, antiàlcalis, de 5x4 mm de llum de malla, de 0,6 mm d'espessor, de 160 g/m² de massa superficial i de 1,1x50 m, per armar morters.

1,100

1,61

1,77

mt28mop070b

m

Perfil de cantonada de PVC amb malla, per a reforç de cantells.

0,300

0,50

0,15

mt28mop320a

kg

Emprimació acrílica, composta per resines acríliques, pigments minerals i additius orgànics i inorgànics, impermeable a l'aigua de pluja i permeable al vapor d'aigua, per a aplicar amb brotxa, corró o pistola.

0,220

3,61

0,79

mt28mop310ma

kg

Morter acrílic, color blanc, compost per resines acríliques, pigments minerals i additius orgànics i inorgànics, antifloridura i antiverdet, permeable al vapor d'aigua i amb resistència a l'envelliment, a la contaminació urbana i als rajos UV, per a revestiment de paraments exteriors.

2,500

3,01

7,53

mt15bas010a

m

Cordó de polietilè expandit de cel·les tancades, de secció circular de 6 mm de diàmetre, per al replè de fons de junt.

0,170

0,06

0,01

mt15bas035a

U

Cartutx de massilla elastòmera tixòtropa, monocomponent, a base de polímers híbrids (MS), de color gris, de 600 ml, d'alta adherència, amb elevades propietats elàstiques, resistència a l'envelliment i als rajos UV, duresa Shore A aproximada de 25 i allargament en trencament > 600%, segons UNE-EN ISO 11600.

0,020

8,24

0,16

Subtotal materials:

34,55

2

Mà d'obra

mo054

h

Oficial 1ª muntador d'aïllaments.

0,120

29,34

3,52

mo101

h

Ajudant muntador d'aïllaments.

0,120

25,28

3,03

mo039

h

Oficial 1ª revocador.

0,719

28,42

20,43

mo079

h

Ajudant revocador.

0,719

25,28

18,18

Subtotal mà d'obra:

45,16

3

Costos directes complementaris

%

Costos directes complementaris

2,000

79,71

1,59

Cost de manteniment decennal: 9,01€ en els primers 10 anys.

Costos directes (1+2+3):

81,30

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 998-1:2016

11.8.2017

11.8.2018

4

Especificaciones de los morteros para albañilería. Parte 1: Morteros para revoco y enlucido.

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNITAT D'OBRA FSM010: SISTEMA ETICS D'AÏLLAMENT TÈRMIC PER L'EXTERIOR DE FAÇANES.

CARACTERÍSTIQUES TÈCNIQUES

Aïllament tèrmic per l'exterior de façanes, amb sistema ETICS, compost per: panell rígid de poliestirè expandit, segons UNE-EN 13163, de superfície llisa i mecanitzat lateral recte, de color blanc, de 60 mm d'espessor, fixat al suport amb morter, aplicat manualment i fixacions mecàniques amb tac d'expansió de polipropilè; capa de regularització de morter, aplicat manualment, armat amb malla de fibra de vidre, antiàlcalis, de 5x4 mm de llum de malla, de 0,6 mm d'espessor i de 160 g/m² de massa superficial; capa d'acabat de morter acrílic, color blanc, sobre emprimació acrílica. Inclús perfils d'arrencada d'alumini, perfils de tancament superior d'alumini, perfils de cantó de PVC amb malla, massilla segelladora monocomponent i cordó d'escuma de polietilè expandit de cel·les tancades per a segellat de junts.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-HE Ahorro de energía.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte, deduint els buits de superfície major de 1 m², afegint a canvi la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà la totalitat de la superfície.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 1 m², afegint a canvi la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou l'execució de les rematades en els trobaments amb paraments, revestiments o altres elements rebuts en la seva superfície.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 02

Alumini.

0,003

0,002

17 01 01

Formigó (formigons, morters i prefabricats).

0,066

0,044

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,060

0,100

17 02 03

Plàstic.

0,013

0,022

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,150

0,100

Residus generats:

0,292

0,268

15 01 01

Envasos de paper i cartró.

0,722

0,963

17 02 03

Plàstic.

0,094

0,157

17 02 01

Fusta.

0,017

0,015

Envasos:

0,833

1,135

Total residus:

1,125

1,402
