FLL010 |
m² |
Revestiment exterior de façana, de plaques de guix laminat. Sistema "PLACO". |
59,67€ |

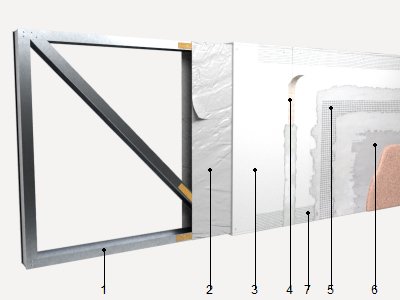

Revestiment exterior de façana, de plaques de guix laminat Glasroc X 13. Sistema "PLACO", format per: PLAQUES: plaques de guix laminat GM-FH1 / UNE-EN 15283-2 - 1200 / 2800 / 12,5 / amb les vores longitudinals afinades, Glasroc X 13 "PLACO"; IMPERMEABILITZACIÓ: làmina altament transpirable, impermeable a l'aigua de pluja, Placotherm Estándar, fixada a l'estructura metàl·lica lleugera autoportant; REVESTIMENT: capa base de malla de reforç CMALL 160 embeguda entre dues capes de morter polimèric d'altes prestacions reforçat amb fibres, Placotherm Base, color blanc, compost de ciment blanc, càrregues minerals, resines hidròfugues redispersables, fibres i additius especials i capa d'acabat de morter orgànic Webertene Advance XS "WEBER", color a escollir, gamma Estándar, acabat gota, amb una mida màxima de partícula de 0,5 mm, a base de siloxans, càrregues minerals, pigments resistents als rajos UV, fungicides i additius especials sobre emprimació reguladora de l'absorció Webertene Primer "WEBER". Inclús cargols per a la fixació de les plaques, fixacions per a l'ancoratge dels perfils, morter Placotherm Base i cinta CMALL 160 "PLACO", per al tractament de junts entre plaques, perfil de PVC amb malla de fibra de vidre antiàlcalis, Perfil Esquinas "PLACO", per a acabat d'angles, cantonades i cantoneres i cinta adhesiva de doble cara per a la fixació de la làmina altament transpirable. El preu no inclou l'estructura metàl·lica lleugera autoportant. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt15pdw100a |
m |
Cinta adhesiva de doble cara, amb adhesiu acrílic, de 50 mm d'amplada, amb resistència als raigs UV, rang de temperatura de treball de -20 a 100°C, subministrada en rotllos de 50 m de longitud. |
1,700 |
1,09 |
1,85 |
mt15mvp010a |
m |
Làmina altament transpirable impermeable a l'aigua de pluja, Placotherm Estándar "PLACO", de 175 µm d'espessor i 60 g/m², de 0,01 m de gruix d'aire equivalent enfront de la difusió de vapor d'aigua, segons UNE-EN 1931, estanquitat a l'aigua classe W1 segons UNE-EN 1928, permeabilitat a l'aire 2 m³/h·m² a 50 Pa, (Euroclasse E de reacció al foc, segons UNE-EN 13501-1), subministrada en rotllos de 1,50x50 m, segons UNE-EN 13859-2. |
1,050 |
2,77 |
2,91 |
mt12plk010fembc |
m² |
Placa de guix laminat GM-FH1 / UNE-EN 15283-2 - 1200 / 2800 / 12,5 / amb les vores longitudinals afinades, Glasroc X 13 "PLACO", formada per un nucli de guix revestit per les dues cares amb fibra de vidre amb tractament hidròfob. |
1,020 |
22,70 |
23,15 |
mt12plt040 |
U |
Cargol autoforadant d'acer inoxidable Placotherm Integra "PLACO", amb cabota hexagonal, de 25 mm de longitud. |
24,000 |
0,06 |
1,44 |
mt28fvp010a |
m |
Cinta de segellament de malla de fibra de vidre antiàlcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 100 mm d'amplada i 0,52 mm de gruix, subministrada en rotllos de 50 m de longitud. |
2,100 |
0,30 |
0,63 |
mt28mpp010a |
kg |
Morter polimèric d'altes prestacions reforçat amb fibres, Placotherm Base, "PLACO", color blanc, compost de ciment blanc, càrregues minerals, resines hidròfugues redispersables, fibres i additius especials, per a aplicar amb llana, per a tractament de junts i empastat superficial de plaques en sistemes Placotherm, tipus GP CSIII W2, segons UNE-EN 998-1. |
4,600 |
0,89 |
4,09 |
mt28fvp040 |
m |
Perfil de PVC amb malla de fibra de vidre antiàlcalis, Perfil Esquinas "PLACO", per a acabat d'angles, cantonades i cantoneres, subministrat en barres de 2,5 m de longitud. |
0,200 |
1,40 |
0,28 |
mt28fvp020a |
m |
Malla de reforç de fibra de vidre antiàlcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 1,1 m d'amplada i 0,52 mm de gruix, subministrada en rotllos de 50 m de longitud. |
1,100 |
2,68 |
2,95 |
mt28pcc010c |
l |
Emprimació reguladora de l'absorció Webertene Primer "WEBER", color a escollir, gamma Estándar, a base de copolímers acrílics, càrregues minerals i additius especials, impermeable a l'aigua de pluja i permeable al vapor d'aigua. |
0,450 |
6,94 |
3,12 |
mt28esc090c |
kg |
Morter orgànic Webertene Advance XS "WEBER", color a escollir, gamma Estándar, acabat gota, a base de siloxans, càrregues minerals, pigments resistents als rajos UV, fungicides i additius especials. Segons UNE-EN 15824. |
1,500 |
4,26 |
6,39 |
Subtotal materials: |
46,81 |
||||
2 |
Mà d'obra |
||||
mo052 |
h |
Oficial 1ª muntador de sistemes de façanes prefabricades. |
0,264 |
29,34 |
7,75 |
mo099 |
h |
Ajudant muntador de sistemes de façanes prefabricades. |
0,156 |
25,28 |
3,94 |
Subtotal mà d'obra: |
11,69 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
58,50 |
1,17 |
|
Costos directes (1+2+3): |
59,67 |
Referència i títol de la norma |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
EN 13859-2:2010 |
1.4.2011 |
1.4.2012 |
1/3/4 |
Láminas flexibles para impermeabilización. Definiciones y características de las láminas auxiliares. Parte 2: Láminas auxiliares para muros. |
|||
EN 15283-1:2008+A1:2009 |
1.6.2010 |
1.6.2011 |
3/4 |
Placas de yeso laminado reforzadas con fibras- Definiciones, requisitos y métodos de ensayo. Parte 1: Placas de yeso laminado reforzadas con tejido de fibra |
|||
EN 998-1:2016 |
11.8.2017 |
11.8.2018 |
4 |
Especificaciones de los morteros para albañilería. Parte 1: Morteros para revoco y enlucido. |
(a) Data d'aplicabilitat de la norma harmonitzada
(b) Data en què finalitza el període de coexistència
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
UNITAT D'OBRA FLL010: REVESTIMENT EXTERIOR DE FAÇANA, DE PLAQUES DE GUIX LAMINAT. SISTEMA "PLACO". CARACTERÍSTIQUES TÈCNIQUES Revestiment exterior de façana, de plaques de guix laminat Glasroc X 13. Sistema "PLACO", format per: PLAQUES: plaques de guix laminat GM-FH1 / UNE-EN 15283-2 - 1200 / 2800 / 12,5 / amb les vores longitudinals afinades, Glasroc X 13 "PLACO"; IMPERMEABILITZACIÓ: làmina altament transpirable, impermeable a l'aigua de pluja, Placotherm Estándar, fixada a l'estructura metàl·lica lleugera autoportant; REVESTIMENT: capa base de malla de reforç CMALL 160 embeguda entre dues capes de morter polimèric d'altes prestacions reforçat amb fibres, Placotherm Base, color blanc, compost de ciment blanc, càrregues minerals, resines hidròfugues redispersables, fibres i additius especials i capa d'acabat de morter orgànic Webertene Advance XS "WEBER", color a escollir, gamma Estándar, acabat gota, amb una mida màxima de partícula de 0,5 mm, a base de siloxans, càrregues minerals, pigments resistents als rajos UV, fungicides i additius especials sobre emprimació reguladora de l'absorció Webertene Primer "WEBER". Inclús cargols per a la fixació de les plaques, fixacions per a l'ancoratge dels perfils, morter Placotherm Base i cinta CMALL 160 "PLACO", per al tractament de junts entre plaques, perfil de PVC amb malla de fibra de vidre antiàlcalis, Perfil Esquinas "PLACO", per a acabat d'angles, cantonades i cantoneres i cinta adhesiva de doble cara per a la fixació de la làmina altament transpirable. NORMATIVA D'APLICACIÓ
Execució: CTE. DB-HS Salubridad. CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, sense deduir forats menors de 1 m², deduint el 50% dels buits entre 1 i 2 m² i el 100% dels buits majors de 2 m², afegint a canvi, en aquests últims, la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. En els buits que no es dedueixin, o que es dedueixin parcialment, estan inclosos els treballs de realitzar la superfície interior del buit. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que el suport està net, amb absència de pols, grassa i matèries estranyes, i que té una duresa suficient per a que pugui servir d'ancoratge al sistema. AMBIENTALS. Se suspendran els treballs quan plogui, neu o la velocitat del vent sigui superior a 50 km/h. DEL CONTRACTISTA. La posada en obra del sistema només podrà ser realitzada per empreses especialitzades i qualificades, reconegudes pel fabricant i sota el seu control tècnic, seguint en tot moment les especificacions del fabricant. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Col·locació i fixació provisional de la impermeabilització. Col·locació i caragolat a l'estructura de les plaques. Tractament de junts. Col·locació del perfil per a acabat d'angles. Estès de la capa de morter base i col·locació de la malla. Aplicació de l'emprimació. Aplicació de la capa d'acabat. CONDICIONS DE TERMINACIÓ. El conjunt serà resistent i estable enfront a les accions, tant exteriors com provocades pel propi edifici. La façana serà estanca i tendrà bon aspecte. CONSERVACIÓ I MANTENIMENT. Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense deduir forats menors de 1 m², deduint el 50% dels buits entre 1 i 2 m² i el 100% dels buits majors de 2 m², afegint a canvi, en aquests últims, la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. En els buits que no es dedueixin, o que es dedueixin parcialment, estan inclosos els treballs de realitzar la superfície interior del buit. CRITERI DE VALORACIÓ ECONÒMICA El preu no inclou l'estructura metàl·lica lleugera autoportant. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 02 03 |
Plàstic. |
0,022 |
0,037 |
17 08 02 |
Materials de construcció a partir de guix diferents dels especificats en el codi 17 08 01. |
0,098 |
0,098 |
17 01 01 |
Formigó (formigons, morters i prefabricats). |
0,071 |
0,047 |
Residus generats: |
0,191 |
0,182 |
|
15 01 01 |
Envasos de paper i cartró. |
0,021 |
0,028 |
17 02 03 |
Plàstic. |
0,615 |
1,025 |
Envasos: |
0,636 |
1,053 |
|
Total residus: |
0,827 |
1,235 |
