ISC020 |
m |

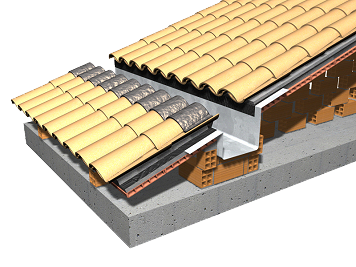

Canaló ocult en zona intermèdia del faldó. |
112,56€ |
|
Canaló ocult situat en la zona intermèdia del faldó, de planxa de plom laminat de 3,00 mm d'espessor, conformada "in situ", de 1250 mm de desenvolupament, amb unions soldades, fixat amb claus sobre encaixonat de maó ceràmic foradat doble, de 14 cm de gruix. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt04lcc010c |
U |
Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1. |
29,000 |
0,35 |
10,15 |
|
mt08aaa010a |
m³ |
Aigua. |
0,016 |
1,50 |
0,02 |
|
mt09mif010ca |
t |
Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2. |
0,090 |
53,48 |
4,81 |
|
mt13vap020a |
m² |
Planxa de plom laminat de 3 mm d'espessor, per a formació de canaló ocult en coberta inclinada. |
1,100 |
52,11 |
57,32 |
|
mt13vap021b |
U |
Claus d'acer galvanitzat de 3 mm de diàmetre i 50 mm de longitud, amb junt estanc de plom, per a fixació de de peces conformades "in situ" en canaló ocult. |
4,000 |
0,09 |
0,36 |
|
mt14pap100b |
kg |
Emulsió asfàltica de base aquosa, tipus EA segons UNE 104231. |
0,200 |
2,20 |
0,44 |
|
Subtotal materials: |
73,10 |
||||
|
2 |
Equip i maquinària |
||||
|
mq08sol020 |
h |
Equip i elements auxiliars per soldadura elèctrica. |
0,100 |
3,42 |
0,34 |
|
Subtotal equip i maquinària: |
0,34 |
||||
|
3 |
Mà d'obra |
||||
|
mo020 |
h |
Oficial 1ª construcció. |
0,360 |
28,42 |
10,23 |
|
mo077 |
h |
Ajudant construcció. |
0,360 |
25,28 |
9,10 |
|
mo113 |
h |
Peó ordinari construcció. |
0,468 |
23,81 |
11,14 |
|
mo032 |
h |
Oficial 1ª aplicador de productes impermeabilitzants. |
0,120 |
28,42 |
3,41 |
|
mo070 |
h |
Ajudant aplicador de productes impermeabilitzants. |
0,120 |
25,28 |
3,03 |
|
Subtotal mà d'obra: |
36,91 |
||||
|
4 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
110,35 |
2,21 |
|
|
Cost de manteniment decennal: 9,00€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
112,56 |
|||
|
Referència i títol de la norma |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
|
EN 771-1:2011+A1:2015 |
10.6.2016 |
10.6.2017 |
2+/4 |
|
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida. |
|||
|
EN 998-2:2016 |
11.8.2017 |
11.8.2018 |
2+/4 |
|
Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería |
(a) Data d'aplicabilitat de la norma harmonitzada
(b) Data en què finalitza el període de coexistència
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA ISC020: CANALÓ OCULT EN ZONA INTERMÈDIA DEL FALDÓ. MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA. S'evitarà el contacte directe de la planxa de plom amb el guix, els morters de ciment frescos i les fustes dures com el roure, el castanyer o la teca. CARACTERÍSTIQUES TÈCNIQUES Formació de canaló ocult situat en la zona intermèdia del faldó per a recollida d'aigües de coberta, mitjançant planxa de plom laminat de 3,00 mm d'espessor, conformada "in situ", de 1250 mm de desenvolupament, amb unions soldades, fixat amb claus sobre encaixonat de maó ceràmic foradat doble, de 14 cm d'espessor, rebut amb morter de ciment, industrial, M-5 i revestit en la seva superfície amb una capa d'emulsió asfàltica. NORMATIVA D'APLICACIÓ
Instal·lació: CTE. DB-HS Salubridad. CRITERI D'AMIDAMENT EN PROJECTE Longitud mesurada segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que la seva situació i recorregut es corresponen amb els de Projecte, i que hi ha espai suficient per a la seva instal·lació. AMBIENTALS. Se suspendran els treballs quan plogui, neu o la velocitat del vent sigui superior a 50 km/h. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Neteja i preparació de la superfície. Formació de l'encaixonat de fàbrica de maó. Aplicació d'una capa d'emulsió asfàltica. Conformat i col·locació de canaló i peces especials. Execució de les unions per soldadura. Connexionat i comprovació del seu correcte funcionament. CONDICIONS DE TERMINACIÓ. El canaló no presentarà fugues. El agua circularà correctament. CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la longitud realment executada segons especificacions de Projecte. |
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
17 01 02 |
Maons. |
2,650 |
2,120 |
|
17 01 01 |
Formigó (formigons, morters i prefabricats). |
1,701 |
1,134 |
|
17 04 03 |
Plom. |
1,212 |
0,808 |
|
Residus generats: |
5,563 |
4,062 |
|
|
15 01 01 |
Envasos de paper i cartró. |
0,771 |
1,028 |
|
17 02 03 |
Plàstic. |
0,085 |
0,142 |
|
17 02 01 |
Fusta. |
0,451 |
0,410 |
|
Envasos: |
1,307 |
1,580 |
|
|
Total residus: |
6,870 |
5,642 |
