MPA020

m²

Enrajolat de llambordes de formigó.

30,79€

Secció per a viàries amb tràfic de categoria C4 (àrees de vianants, carrers residencials) i categoria d'explanada E1 (5 <= CBR < 10), pavimentada amb llamborda bicapa de formigó, format rectangular, 200x100x60 mm, acabat superficial llis, color gris, aparellat a matajunt per a tipus de col·locació flexible, sobre una capa de sorra de 0,5 a 5 mm de diàmetre, el gruix final del qual, una vegada col·locades les llambordes i vibrat el paviment amb safata vibrant de guiat manual, serà uniforme i estarà comprès entre 3 i 5 cm, deixant entre ells una junta de separació entre 2 i 3 mm, pel seu posterior reblert amb sorra natural, fina, seca i de granulometria compresa entre 0 i 2 mm, realitzat sobre ferm compost per base flexible de tot-u natural, de 20 cm d'espessor.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt01zah010a

t

Tot-u natural calcari.

0,230

8,72

2,01

mt01arp021c

m³

Sorra de 0,5 a 5 mm de diàmetre, no contenint més d'un 3% de matèria orgànica i argila. Es tindrà en compte l'especificat en UNE 83115 sobre la friabilitat i en UNE-EN 1097-2 sobre la resistència a la fragmentació de la sorra.

0,055

24,17

1,33

mt18aph010a

U

Llamborda bicapa de formigó, format rectangular, 200x100x60 mm, acabat superficial llis, color gris, quines característiques tècniques compleixen la UNE-EN 1338 i una sèrie de propietats predeterminades: coeficient d'absorció d'aigua <= 6%; resistència de trencament (splitting test) >= 3,6 MPa; càrrega de ruptura >= 250 N/mm de la longitud de trencament; resistència al desgast per abrasió <= 23 mm i resistència al lliscament (índex USRV) > 60.

52,500

0,17

8,93

mt01arp020

kg

Sorra natural, fina i seca, de granulometria compresa entre 0 i 2 mm de diàmetre, exempta de sals perjudicials, presentada en sacs.

1,000

0,35

0,35

Subtotal materials:

12,62

2

Equip i maquinària

mq01mot010a

h

Motoanivelladora de 141 kW.

0,008

68,40

0,55

mq02rov010i

h

Compactador monocilíndric vibrant autopropulsat, de 129 kW, de 16,2 t, amplada de treball 213,4 cm.

0,013

63,10

0,82

mq02cia020j

h

Camió cisterna de 8 m³ de capacitat.

0,005

40,59

0,20

mq02rod010a

h

Safata vibrant de guiat manual, de 170 kg, amplada de treball 50 cm, reversible.

0,323

4,30

1,39

Subtotal equip i maquinària:

2,96

3

Mà d'obra

mo041

h

Oficial 1ª construcció d'obra civil.

0,318

23,30

7,41

mo087

h

Ajudant construcció d'obra civil.

0,348

20,68

7,20

Subtotal mà d'obra:

14,61

4

Costos directes complementaris

%

Costos directes complementaris

2,000

30,19

0,60

Cost de manteniment decennal: 1,54€ en els primers 10 anys.

Costos directes (1+2+3+4):

30,79

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 1338:2004

1.3.2004

1.3.2005

4

Adoquines de hormigón. Especificaciones y métodos de ensayo.

UNE-EN 1338:2004/AC:2006

1.1.2007

1.1.2007

UNITAT D'OBRA MPA020: ENRAJOLAT DE LLAMBORDES DE FORMIGÓ.

CARACTERÍSTIQUES TÈCNIQUES

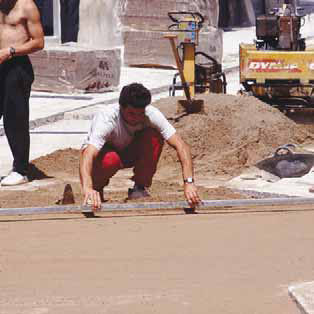

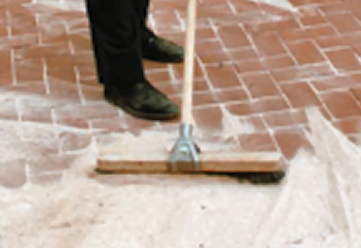

Formació de paviment mitjançant col·locació flexible, en exteriors, de llambordes bicapa de formigó, quines característiques tècniques compleixen la UNE-EN 1338, format rectangular, 200x100x60 mm, acabat superficial llis, color gris, aparellat a matajunt, sobre una capa de sorra de 0,5 a 5 mm de diàmetre, el gruix final del qual, una vegada col·locades les llambordes i vibrat el paviment amb safata vibrant de guiat manual, serà uniforme i estarà comprès entre 3 i 5 cm, deixant entre ells una junta de separació entre 2 i 3 mm, pel seu posterior reblert amb sorra natural, fina, seca i de granulometria compresa entre 0 i 2 mm, realitzat sobre ferm compost per base flexible de tot-u natural, de 20 cm d'espessor, amb estès i compactat al 100% del Proctor Modificat, executada segons pendents del projecte i col·locat sobre explanada formada pel terreny natural adequadament compactat fins arribar a una capacitat portant mínima definida pel seu índex CBR (5 <= CBR < 10). Inclús p/p de ruptures, talls a realitzar per ajustar-los als cantells del confinament (no inclosos en aquest preu) i a les intrusions existents en el paviment, acabaments i peces especials.

NORMATIVA D'APLICACIÓ

Execució: NTE-RSR. Revestimientos de suelos: Piezas rígidas.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte. No s'han tingut en compte les escapçadures com factor d'influència per incrementar l'amidament, cada vegada que en la descomposició s'ha considerat el tant per cent de ruptures general.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront del trànsit, pluges, gelades i temperatures elevades.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

01 04 08

Residus de grava i roques triturades diferents dels esmentats en el codi 01 04 07.

1,765

1,177

01 04 09

Residus de sorra i argiles.

0,325

0,203

17 01 01

Formigó (formigons, morters i prefabricats).

9,555

6,370

Residus generats:

11,645

7,750

17 02 03

Plàstic.

0,163

0,272

17 02 01

Fusta.

0,263

0,239

Envasos:

0,426

0,511

Total residus:

12,071

8,261
