NIS011

m²

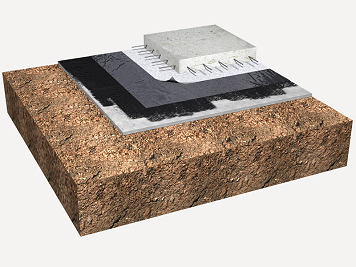

Impermeabilització exterior de solera en contacte amb el terreny, amb làmines asfàltiques.

25,84€

Impermeabilització de solera en contacte amb el terreny, per la seva cara exterior, amb làmina de betum modificat amb elastòmer SBS, LBM(SBS)-48-FP, totalment adherida al suport amb bufador, prèvia emprimació del mateix amb emulsió asfàltica aniònica amb càrregues tipus EB, i protegida amb una capa antipunxonament de geotèxtil no teixit compost per fibres de polièster unides per tiretes, (150 g/m²), llesta per a abocar el formigó de la solera.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt08aaa010a

m³

Aigua.

0,007

1,50

0,01

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,038

33,86

1,29

mt14iea020c

kg

Emulsió asfàltica aniònica amb càrregues tipus EB, segons UNE 104231.

0,500

1,38

0,69

mt14lba010i

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-48-FP, de 3,5 mm d'espessor, massa nominal 4,8 kg/m², amb armadura de feltre de polièster no teixit de 160 g/m², de superfície no protegida. Segons UNE-EN 13707.

1,100

7,07

7,78

mt14lba100a

m

Banda de làmina de betum modificat amb elastòmer SBS, LBM(SBS)-30-FP, de 33 cm d'amplada, acabada amb film plàstic termofusible en ambdues cares.

0,500

1,85

0,93

mt14gsa020bc

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,88 kN/m, una resistència a la tracció transversal de 1,49 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 40 mm, resistència CBR a punxonament 0,3 kN i una massa superficial de 150 g/m², segons UNE-EN 13252.

1,100

0,45

0,50

Subtotal materials:

11,20

2

Mà d'obra

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,262

23,78

6,23

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,262

21,14

5,54

mo113

h

Peó ordinari construcció.

0,119

19,83

2,36

Subtotal mà d'obra:

14,13

3

Costos directes complementaris

%

Costos directes complementaris

2,000

25,33

0,51

Cost de manteniment decennal: 1,03€ en els primers 10 anys.

Costos directes (1+2+3):

25,84

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNITAT D'OBRA NIS011: IMPERMEABILITZACIÓ EXTERIOR DE SOLERA EN CONTACTE AMB EL TERRENY, AMB LÀMINES ASFÀLTIQUES.

CARACTERÍSTIQUES TÈCNIQUES

Formació de impermeabilització de solera en contacte amb el terreny, per la seva cara exterior, mitjançant làmina de betum modificat amb elastòmer SBS, LBM(SBS)-48-FP, amb armadura de feltre de polièster no teixit de 160 g/m², de superfície no protegida, totalment adherida al suport amb bufador, prèvia emprimació del mateix amb emulsió asfàltica aniònica amb càrregues tipus EB, i protegida amb una capa antipunxonament de geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,88 kN/m, una resistència a la tracció transversal de 1,49 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 40 mm, resistència CBR a punxonament 0,3 kN i una massa superficial de 150 g/m², llesta per a abocar el formigó de la solera (no inclosa en aquest preu). Fins i tot p/p d'execució del suport format per una capa de regularització de morter de ciment, industrial, M-5, de 2 cm de gruix mínim, neteja del mateix, minvaments, cavalcaments de les làmines asfàltiques i banda de làmina de betum modificat amb elastòmer SBS, LBM(SBS)-30-FP, de 33 cm d'amplada, acabada amb film plàstic termofusible en ambdues cares (0,5 m/m²) col·locades en tots els angles i trobaments de la solera amb els murs.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-HS Salubridad.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

FASES D'EXECUCIÓ.

Execució del suport sobre el qual s'ha d'aplicar la impermeabilització. Aplicació de la capa d'emprimació. Col·locació de la banda de reforç. Execució de la impermeabilització i col·locació del geotèxtil separador. Tractament dels elements singulars (angles, arestes, etc.).

CONSERVACIÓ I MANTENIMENT.

Es protegirà provisionalment fins a l'execució de la solera, particularment enfront d'accions mecàniques.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte, incloent els lliuraments i els solapes.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

1,596

1,064

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,374

0,374

17 02 03

Plàstic.

0,012

0,020

Residus generats:

1,982

1,458

15 01 01

Envasos de paper i cartró.

0,326

0,435

17 02 03

Plàstic.

0,123

0,205

17 02 01

Fusta.

0,088

0,080

15 01 04

Envasos metàl·lics.

0,027

0,045

Envasos:

0,564

0,765

Total residus:

2,546

2,223
