NVS114

m²

Sòcol per a sistema ETICS Gutex Thermowall "BIOHAUS" d'aïllament tèrmic d'origen vegetal per l'exterior de façanes.

110,33€

Sòcol per a sistema Gutex Thermowall "BIOHAUS", amb els panells aïllants soterrats, compost per: impermeabilització del suport amb làmina bituminosa autoadhesiva, de 1 mm d'espessor, d'aplicació en fred, de fins a 60 cm de desenvolupament; panell rígid de poliestirè extrudit, segons UNE-EN 13164, de superfície rugosa i estructura cel·lular tancada, de color blanc, de 60 mm d'espessor, fixat amb morter sec de ciment reforçat amb fibres Gutex Klebe Und Spachtelputz "BIOHAUS", aplicació manual i fixacions mecàniques amb tac d'expansió de polipropilè amb tirafons Gutex Taco-termo "BIOHAUS"; capa de regularització de morter sec de ciment reforçat amb fibres Gutex Klebe Und Spachtelputz "BIOHAUS", aplicació manual, armat amb malla de fibra de vidre antiàlcalis, Gutex Malla Universal "BIOHAUS", de 4x4 mm de llum de malla i de 155 g/m² de massa superficial; capa d'impermeabilització d'emprimació impermeabilitzant Gutex Sockelanstrich "BIOHAUS", mesclada, en relació 1/1, amb ciment CEM II, segons UNE-EN 197-1; capa d'acabat de morter Gutex Combiputz "BIOHAUS", acabat remolinat, color blanc, aplicació manual, sobre emprimació reguladora de l'absorció i pont d'adherència Gutex Isoliergrund "BIOHAUS" i posterior tractament superficial mitjançant aplicació d'una mà de pintura per a exterior, Gutex Combi-Mineralfarbe "BIOHAUS", a base de silicat potàssic, color blanc, acabat mat; capa drenant amb làmina drenant i filtrant d'estructura nodular de polietilè d'alta densitat (PEAD/HDPE), amb nòduls de 8 mm d'altura, resistència a la compressió 150 kN/m² segons UNE-EN ISO 604, capacitat de drenatge 5 l/(s·m) i massa nominal 0,5 kg/m², col·locada sobre l'aïllament. El preu inclou l'execució de les rematades en els trobaments amb paraments, revestiments o altres elements rebuts en la seva superfície.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt14lbr020a

m²

Làmina bituminosa autoadhesiva, de 1 mm d'espessor, d'aplicació en fred, temperatura d'aplicació entre 0°C i 40°C, per a fonamentacions, subministrada en rotllos de 33 cm d'amplada i 10 m de longitud.

0,600

26,07

15,64

mt28mab010a

kg

Morter sec de ciment reforçat amb fibres Gutex Klebe Und Spachtelputz "BIOHAUS", compost per ciment blanc, calç hidratada, càrregues minerals, quars i additius, permeable al vapor d'aigua, per a aplicar amb llana.

9,000

1,25

11,25

mt16pxg010c

m²

Panell rígid de poliestirè extrudit, segons UNE-EN 13164, de superfície rugosa i estructura cel·lular tancada, de color blanc, de 60 mm d'espessor, resistència tèrmica 1,76 m²K/W, conductivitat tèrmica 0,034 W/(mK), Euroclasse E de reacció al foc.

1,050

16,30

17,12

mt16bab021b

U

Tac d'expansió de polipropilè amb tirafons, Gutex Taco-termo "BIOHAUS", de 8 mm de diàmetre i 115 mm de longitud, amb tap de EPS per evitar el pont tèrmic puntual en la fixació de l'aïllament.

10,000

0,69

6,90

mt28mab020a

m²

Malla de fibra de vidre antiàlcalis, Gutex Malla Universal "BIOHAUS", de 4x4 mm de llum de malla, de 155 g/m² de massa superficial i de 1,1x50 m, per armar morters.

1,100

1,62

1,78

mt28mab040a

l

Emprimació impermeabilitzant Gutex Sockelanstrich "BIOHAUS", a base de resines sintètiques en dispersió aquosa, com a protecció enfront de la humitat per capil·laritat i infiltracions d'aigua de pluja; per a aplicar amb brotxa.

0,350

8,27

2,89

mt08cet020a

t

Ciment CEM II / A-P 32,5 N, a granel, segons UNE-EN 197-1.

0,001

92,76

0,09

mt28mab030a

kg

Emprimació reguladora de l'absorció i pont d'adherència Gutex Isoliergrund "BIOHAUS", a base de copolímers acrílics, silicat potàssic i pigments, resistent a la intempèrie; per a aplicar amb brotxa o corró.

0,350

3,79

1,33

mt28mab050a

kg

Morter Gutex Combiputz "BIOHAUS", acabat remolinat, color blanc, compost per ciment blanc, calç hidratada, pols de marbre, quars i additius, amb una mida màxima de partícula de 1,5 mm, permeable al vapor d'aigua i resistent a la intempèrie, per a aplicar amb llana.

2,000

1,54

3,08

mt27psh010a

l

Pintura per a exterior, Gutex Combi-Mineralfarbe "BIOHAUS", a base de silicat potàssic, color blanc, acabat mat, permeable al vapor d'aigua, fungicida i resistent a la intempèrie; per a aplicar amb brotxa, corró o pistola.

0,300

6,15

1,85

mt14gdo010a

m²

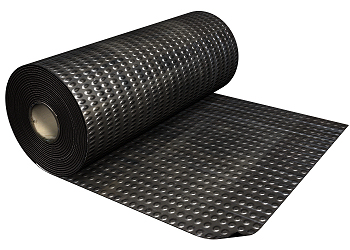

Làmina drenant i filtrant d'estructura nodular de polietilè d'alta densitat (PEAD/HDPE), amb nòduls de 8 mm d'altura, resistència a la compressió 150 kN/m² segons UNE-EN ISO 604, capacitat de drenatge 5 l/(s·m) i massa nominal 0,5 kg/m².

0,200

1,51

0,30

Subtotal materials:

62,23

2

Mà d'obra

mo054

h

Oficial 1ª muntador d'aïllaments.

0,120

25,83

3,10

mo101

h

Ajudant muntador d'aïllaments.

0,120

22,78

2,73

mo039

h

Oficial 1ª revocador.

0,718

25,08

18,01

mo079

h

Ajudant revocador.

0,718

22,78

16,36

mo032

h

Oficial 1ª aplicador de productes impermeabilitzants.

0,120

25,08

3,01

mo070

h

Ajudant aplicador de productes impermeabilitzants.

0,120

22,78

2,73

Subtotal mà d'obra:

45,94

3

Costos directes complementaris

%

Costos directes complementaris

2,000

108,17

2,16

Costos directes (1+2+3):

110,33

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 197-1:2011

1.7.2012

1.7.2013

1+

Cemento. Parte 1: Composición, especificaciones y criterios de conformidad de los cementos comunes.

UNITAT D'OBRA NVS114: SÒCOL PER A SISTEMA ETICS GUTEX THERMOWALL "BIOHAUS" D'AÏLLAMENT TÈRMIC D'ORIGEN VEGETAL PER L'EXTERIOR DE FAÇANES.

CARACTERÍSTIQUES TÈCNIQUES

Sòcol per a sistema Gutex Thermowall "BIOHAUS", amb els panells aïllants soterrats, compost per: impermeabilització del suport amb làmina bituminosa autoadhesiva, de 1 mm d'espessor, d'aplicació en fred, de fins a 60 cm de desenvolupament; panell rígid de poliestirè extrudit, segons UNE-EN 13164, de superfície rugosa i estructura cel·lular tancada, de color blanc, de 60 mm d'espessor, fixat amb morter sec de ciment reforçat amb fibres Gutex Klebe Und Spachtelputz "BIOHAUS", aplicació manual i fixacions mecàniques amb tac d'expansió de polipropilè amb tirafons Gutex Taco-termo "BIOHAUS"; capa de regularització de morter sec de ciment reforçat amb fibres Gutex Klebe Und Spachtelputz "BIOHAUS", aplicació manual, armat amb malla de fibra de vidre antiàlcalis, Gutex Malla Universal "BIOHAUS", de 4x4 mm de llum de malla i de 155 g/m² de massa superficial; capa d'impermeabilització d'emprimació impermeabilitzant Gutex Sockelanstrich "BIOHAUS", mesclada, en relació 1/1, amb ciment CEM II, segons UNE-EN 197-1; capa d'acabat de morter Gutex Combiputz "BIOHAUS", acabat remolinat, color blanc, aplicació manual, sobre emprimació reguladora de l'absorció i pont d'adherència Gutex Isoliergrund "BIOHAUS" i posterior tractament superficial mitjançant aplicació d'una mà de pintura per a exterior, Gutex Combi-Mineralfarbe "BIOHAUS", a base de silicat potàssic, color blanc, acabat mat; capa drenant amb làmina drenant i filtrant d'estructura nodular de polietilè d'alta densitat (PEAD/HDPE), amb nòduls de 8 mm d'altura, resistència a la compressió 150 kN/m² segons UNE-EN ISO 604, capacitat de drenatge 5 l/(s·m) i massa nominal 0,5 kg/m², col·locada sobre l'aïllament.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-HE Ahorro de energía.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà la totalitat de la superfície.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou l'execució de les rematades en els trobaments amb paraments, revestiments o altres elements rebuts en la seva superfície.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,042

0,042

17 01 01

Formigó (formigons, morters i prefabricats).

0,275

0,183

17 02 03

Plàstic.

0,016

0,027

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,022

0,015

Residus generats:

0,355

0,267

17 02 03

Plàstic.

0,078

0,130

15 01 04

Envasos metàl·lics.

0,018

0,030

Envasos:

0,096

0,160

Total residus:

0,451

0,427
