QTP010

m²

Coberta inclinada amb cobertura de pissarra.

135,63€

Coberta inclinada amb un pendent mitjà del 60%, composta de: formació de pendents: maó ceràmic buit (súper maó), per revestir, 50x20x4 cm sobre envans alleugerits de 100 cm d'altura mitja; impermeabilització monocapa adherida: làmina de betum modificat amb elastòmer SBS, LBM(SBS)-30-FP; cobertura: pissarra per ensostrar en peces rectangulars, sobre llistons de fusta.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

52,035

0,16

8,33

mt08aaa010a

m³

Aigua.

0,015

1,50

0,02

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,085

33,86

2,88

mt04lcg010a

U

Maó ceràmic buit (súper maó), per revestir, 50x20x4 cm, per a ús en fàbrica protegida (peça P), densitat 845 kg/m³, segons UNE-EN 771-1.

10,900

0,21

2,29

mt14iea020c

kg

Emulsió asfàltica aniònica amb càrregues tipus EB, segons UNE 104231.

0,300

1,38

0,41

mt14lba010c

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-30-FP, de 2,5 mm d'espessor, massa nominal 3 kg/m², amb armadura de feltre de polièster no teixit de 160 g/m², de superfície no protegida. Segons UNE-EN 13707.

1,100

5,04

5,54

mt13blw010d

m

Llistó de fusta de pi gallec tractat o pi vermell, 42x27 mm, qualitat VI.

6,810

0,47

3,20

mt13eag023

U

Clau d'acer per a fixació de llistó de fusta a suport de formigó o morter.

10,620

0,07

0,74

mt13piz100d

m²

Pissarra per ensostrar en peces rectangulars, 32x22 cm, de segona qualitat, gruix 3 a 4 mm, segons UNE-EN 12326-1.

1,090

7,82

8,52

mt13piz050

kg

Elements de subjecció d'acer inoxidable (claus, ganxos, puntes, etc.).

0,460

3,42

1,57

mt13piz051

U

Peça de ventilació de xapa galvanitzada.

0,050

6,31

0,32

mt13piz053b

m²

Làmina de zinc natural de 0,65 mm d'espessor, en bobina.

0,192

11,82

2,27

Subtotal materials:

36,09

2

Mà d'obra

mo020

h

Oficial 1ª construcció.

1,011

25,08

25,36

mo077

h

Ajudant construcció.

1,280

22,78

29,16

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,370

25,08

9,28

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,370

22,78

8,43

mo036

h

Oficial 1ª col·locador de pissarra.

0,515

25,08

12,92

mo074

h

Ajudant col·locador de pissarra.

0,515

22,78

11,73

Subtotal mà d'obra:

96,88

3

Costos directes complementaris

%

Costos directes complementaris

2,000

132,97

2,66

Cost de manteniment decennal: 47,47€ en els primers 10 anys.

Costos directes (1+2+3):

135,63

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNE-EN 12326-1:2015

13.2.2015

13.2.2016

3/4

Productos de pizarra y piedra natural para tejados inclinados y revestimientos. Par te 1: Especificaciones para pizarras y pizarras carbonatadas.

UNITAT D'OBRA QTP010: COBERTA INCLINADA AMB COBERTURA DE PISSARRA.

CARACTERÍSTIQUES TÈCNIQUES

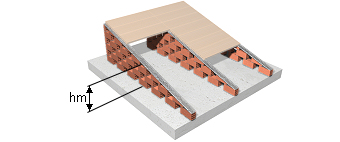

Coberta inclinada amb un pendent mig de el 60%. FORMACIÓ DE PENDENTS: maó ceràmic buit (súper maó), per revestir, 50x20x4 cm, amb una capa de regularització de morter de ciment, industrial, M-5, de 3 cm d'espessor i acabat remolinat i replè de les juntes entre les peces de dos trams contigus amb el mateix morter, recolzada sobre envans alleugerits de maó ceràmic buit, rebuts amb morter de ciment, industrial, M-5 amb mestra superior del mateix morter, amb una altura mitja de 100 cm, travats transversalment cada 2 m aproximadament, tot això sobre forjat de formigó (no inclòs en aquest preu); IMPERMEABILITZACIÓ: tipus monocapa adherida, formada per làmina de betum modificat amb elastòmer SBS, LBM(SBS)-30-FP, amb armadura de feltre de polièster no teixit de 160 g/m², de superfície no protegida, totalment adherida al suport amb bufador prèvia emprimació amb emulsió asfàltica aniònica amb càrregues tipus EB; COBERTURA: pissarra per ensostrar en peces rectangulars, 32x22 cm, de segona qualitat, gruix 3 a 4 mm, col·locada formant tres gruixos (coberta terciada), i fixada sobre llistons de fusta de pi de 42x27 mm de secció, disposats en filades paral·leles al ràfec. Fins i tot p/p de careners i llimes, acabaments de xapa galvanitzada de 25 cm de desenvolupament, peces de ventilació de coberta, goterons i peces especials per a formació de careners i tremujals amb folrats metàl·lics i acabats de pissarra, ràfecs, endobles i cantells lliures.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

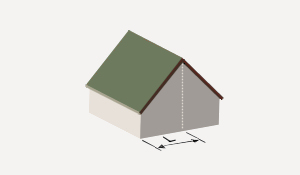

Superfície de l'aiguavés mesurada en veritable magnitud, segons documentació gràfica de Projecte, sense tenir en compte el cavalcament corresponent de les peces de pissarra. Incloent formació de careners, tremujals, ràfecs i vores lliures. No s'inclouen formació d'aiguafons, ràfecs decoratius ni encontres de vessants amb paraments verticals, xemeneies, finestres o conductes de ventilació.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

No es rebran ni donaran suport sobre la coberta elements que poguessin danyar-la o dificultar el seu desguàs.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, la superfície realment executada segons especificacions de Projecte, sense tenir en compte el cavalcament corresponent de les peces de pissarra. Incloent formació de careners, tremujals, ràfecs i vores lliures. No s'inclouen formació d'aiguafons, ràfecs decoratius ni encontres de vessants amb paraments verticals, xemeneies, finestres o conductes de ventilació.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

23,511

18,809

17 01 01

Formigó (formigons, morters i prefabricats).

3,570

2,380

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,252

0,252

17 02 01

Fusta.

0,206

0,187

01 04 13

Residus del tall i serrat de pedra diferents dels esmentats en el codi 01 04 07.

0,417

0,278

Residus generats:

27,956

21,906

15 01 01

Envasos de paper i cartró.

0,729

0,972

17 02 03

Plàstic.

0,156

0,260

17 02 01

Fusta.

1,997

1,815

15 01 04

Envasos metàl·lics.

0,016

0,027

Envasos:

2,898

3,074

Total residus:

30,854

24,980
