QVE021

m²

Coberta verda extensiva, sistema Coberta Inclinada fins a 20° "ZINCO".

135,98€

Coberta inclinada, enjardinada extensiva (ecològica), amb un pendent mitjà del 8,75%, composta de: formació de pendents (no inclosa en aquest preu); impermeabilització monocapa adherida: làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, totalment adherida amb bufador; capa separadora sota aïllament: geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,2 kN/m, una resistència a la tracció transversal de 1,2 kN/m, resistència CBR a punxonament 0,3 kN i una massa superficial de 150 g/m²; aïllament tèrmic: panell rígid de poliestirè extrudit, de superfície llisa i mecanitzat lateral de mitja mossa, de 30 mm d'espessor, resistència a compressió >= 300 kPa; capa separadora sota protecció: làmina de desolidarització, flexible, de polipropilè, TGV 21 "ZINCO", amb una massa superficial de 80 g/m²; capa drenant i retenidora d'aigua: mòdul Floraset FS 75 "ZINCO"; capa de cobertura: substrat Zincoterra Sedum "ZINCO", de 70 mm d'espessor, i plantes amb pa d'arrels pla, Sedum Album "ZINCO".

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,038

32,25

1,23

mt14lga030a

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, de 3,5 mm d'espessor, massa nominal 5 kg/m², amb armadura de feltre de polièster reforçat i estabilitzat de 150 g/m², amb autoprotecció mineral de color verd, resistent a la penetració d'arrels. Segons UNE-EN 13707.

1,100

7,99

8,79

mt14lbz070a

m²

Làmina de desolidarització, flexible, de polipropilè, TGV 21 "ZINCO", impermeable a l'aigua de pluja i permeable al vapor d'aigua, de 0,55 mm d'espessor, amb una massa superficial de 80 g/m².

1,050

0,85

0,89

mt14lbz030qd

m²

Mòdul drenant i retenidor d'aigua, Floraset FS 75 "ZINCO", de poliestirè expandit, subministrat en plaques.

1,030

7,80

8,03

mt14lbz010a

m³

Substrat Zincoterra Sedum "ZINCO", compost de ceràmica seleccionada triturada i altres components minerals barrejats amb compost i torba rossa, subministrat en sacs, per a cobertes verdes.

0,078

67,80

5,29

mt14lbz060ba

m²

Plantes amb pa d'arrels pla, Sedum Album "ZINCO", subministrades en safates de 60 peces amb una espècie de crespinell, per a cobertes verdes.

1,000

10,08

10,08

mt16pxa010aa

m²

Panell rígid de poliestirè extrudit, segons UNE-EN 13164, de superfície llisa i mecanitzat lateral de mitja mossa, de 30 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 0,9 m²K/W, conductivitat tèrmica 0,034 W/(mK), Euroclasse E de reacció al foc, amb codi de designació XPS-EN 13164-T1-CS(10/4)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

3,88

4,07

mt14gsa020b

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,2 kN/m, una resistència a la tracció transversal de 1,2 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 40 mm, resistència CBR a punxonament 0,3 kN i una massa superficial de 150 g/m², segons UNE-EN 13252.

1,050

0,82

0,86

mo019

h

Oficial 1ª construcció.

1,492

23,30

34,76

mo111

h

Peó ordinari construcció.

1,492

19,47

29,05

mo028

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,123

23,30

2,87

mo065

h

Ajudant aplicador de làmines impermeabilitzants.

0,123

20,68

2,54

mo039

h

Oficial 1ª jardiner.

0,477

23,30

11,11

mo084

h

Ajudant jardiner.

0,477

20,68

9,86

%

Mitjans auxiliars

2,000

129,43

2,59

%

Costos indirectes

3,000

132,02

3,96

Cost de manteniment decennal: 42,83€ en els primers 10 anys.

Total:

135,98

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNE-EN 13164:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNITAT D'OBRA QVE021: COBERTA VERDA EXTENSIVA, SISTEMA COBERTA INCLINADA FINS A 20° "ZINCO".

CARACTERÍSTIQUES TÈCNIQUES

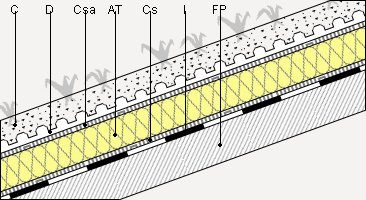

Formació de coberta inclinada amb cobertura verda extensiva (ecològica), amb un pendent mitjà del 8,75%, sobre base resistent, composta dels següents elements: FORMACIÓ DE PENDENTS: (no inclosa en aquest preu), amb una capa de regularització de morter de ciment, industrial, M-5, de 2 cm d'espessor i acabat arremolinat; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, amb armadura de feltre de polièster reforçat i estabilitzat de 150 g/m², amb autoprotecció mineral de color verd, totalment adherida amb bufador; CAPA SEPARADORA SOTA AÏLLAMENT: geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,2 kN/m, una resistència a la tracció transversal de 1,2 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 40 mm, resistència CBR a punxonament 0,3 kN i una massa superficial de 150 g/m²; AÏLLAMENT TÈRMIC: panell rígid de poliestirè extrudit, de superfície llisa i mecanitzat lateral de mitja mossa, de 30 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 0,9 m²K/W, conductivitat tèrmica 0,034 W/(mK), amb fixació mecànica; CAPA SEPARADORA SOTA PROTECCIÓ: làmina de desolidarització, flexible, de polipropilè, TGV 21 "ZINCO", impermeable a l'aigua de pluja i permeable al vapor d'aigua, de 0,55 mm d'espessor, amb una massa superficial de 80 g/m²; CAPA DRENANT I RETENIDORA D'AIGUA: mòdul Floraset FS 75 "ZINCO", format per placa de poliestirè expandit, col·locat amb els nòduls cap amunt; CAPA DE COBERTURA: substrat Zincoterra Sedum "ZINCO", compost de ceràmica seleccionada triturada i altres components minerals barrejats amb compost i torba rossa, de 70 mm d'espessor, i plantes amb pa d'arrels pla, Sedum Album "ZINCO", amb una espècie de crespinell.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície de l'aiguavés mesurada en veritable magnitud, segons documentació gràfica de Projecte. Incloent formació de careners, tremujals, ràfecs i vores lliures. No s'inclouen formació d'aiguafons, ràfecs decoratius ni encontres de vessants amb paraments verticals, xemeneies, finestres o conductes de ventilació.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

No es rebran ni donaran suport sobre la coberta elements que poguessin danyar-la o dificultar el seu desguàs.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, la superfície realment executada segons especificacions de Projecte. Incloent formació de careners, tremujals, ràfecs i vores lliures. No s'inclouen formació d'aiguafons, ràfecs decoratius ni encontres de vessants amb paraments verticals, xemeneies, finestres o conductes de ventilació.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

2,280

1,520

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,469

0,469

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,096

0,160

17 02 03

Plàstic.

0,016

0,027

Residus generats:

2,861

2,176

15 01 01

Envasos de paper i cartró.

0,326

0,435

17 02 03

Plàstic.

0,148

0,247

17 02 01

Fusta.

0,088

0,080

Envasos:

0,562

0,761

Total residus:

3,423

2,937
