QVE020

m²

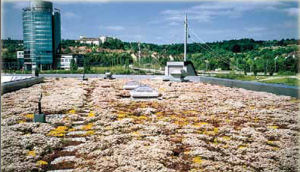

Coberta verda extensiva, sistema Sedum Tapizante "ZINCO".

115,66€

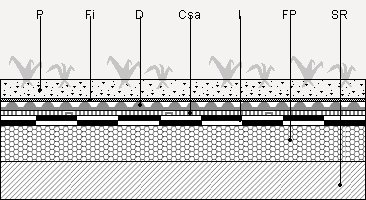

Coberta plana no transitable, no ventilada, enjardinada extensiva (ecològica), composta de: formació de pendents: argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, amb espessor medi de 10 cm; impermeabilització bicapa adherida: làmina de betum modificat amb elastòmer SBS, LBM(SBS)-30-FV i làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, totalment adherides amb bufador, sense coincidir les seves juntes; membrana antiarrels flexible de polietilè de baixa densitat, WSF 40 "ZINCO", de color negre; capa separadora sota protecció: manta protectora i retenidora SSM 45 "ZINCO", formada per geotèxtil de polièster i polipropilè, amb una massa superficial de 470 g/m²; capa drenant i retenidora d'aigua: mòdul Floradrain FD 25-E "ZINCO"; capa filtrant: filtre sistema SF "ZINCO", format per un geotèxtil de fibres de polipropilè; capa de protecció: substrat Zincoterra Sedum "ZINCO", de 80 mm d'espessor, plantes amb pa d'arrels pla, Sedum Album "ZINCO".

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt04lcc010c

Ut

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, segons UNE-EN 771-1.

4,000

0,22

0,88

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densitat i granulometria compresa entre 8 i 16 mm, subministrada en sacs.

0,100

59,50

5,95

mt09lec020b

m³

Beurada de ciment 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt08aaa010a

m³

Aigua.

0,014

1,50

0,02

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,075

32,25

2,42

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt14iea020a

kg

Emulsió asfàltica aniònica sense càrregues, tipus EA segons UNE 104231.

0,300

2,18

0,65

mt14lga030a

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, de 3,5 mm d'espessor, massa nominal 5 kg/m², amb armadura de feltre de polièster reforçat i estabilitzat de 150 g/m², amb autoprotecció mineral de color verd, resistent a la penetració d'arrels. Segons UNE-EN 13707.

1,100

7,99

8,79

mt14lba010a

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-30-FV, de 2,5 mm d'espessor, massa nominal 3 kg/m², amb armadura de feltre de fibra de vidre de 60 g/m², de superfície no protegida. Segons UNE-EN 13707.

1,100

4,06

4,47

mt14lbz040qa

m²

Manta protectora i retenidora SSM 45 "ZINCO", formada per geotèxtil de polièster i polipropilè, de 5 mm d'espessor, amb una retenció d'aigua de 5 l/m², una resistència a la tracció longitudinal de 5,5 kN/m, uma resistència CBR a punxonament 2 kN, i una massa superficial de 470 g/m², subministrat en rotllos.

1,050

2,50

2,63

mt14lbz020a

m²

Membrana antiarrels flexible de polietilè de baixa densitat, WSF 40 "ZINCO", de color negre, per a cobertes verdes.

1,030

2,40

2,47

mt14lbz030ba

m²

Mòdul drenant i retenidor d'aigua, Floradrain FD 25-E "ZINCO", de poliolefines reciclades amb perforacions en la part superior, subministrat en plaques. Inclús p/p de clips d'unió.

0,530

7,80

4,13

mt14lbz050a

m²

Filtre sistema SF "ZINCO", format per un geotèxtil no teixit sintètic, compost per fibres de polipropilè unides per tiretes, termosoldat per ambdues cares, de 0,6 mm d'espessor, amb una resistència a la tracció longitudinal de 7 kN/m, uma resistència CBR a punxonament 1,1 kN, i una massa superficial de 100 g/m², subministrat en rotllos.

1,030

1,20

1,24

mt14lbz010a

m³

Substrat Zincoterra Sedum "ZINCO", compost de ceràmica seleccionada triturada i altres components minerals barrejats amb compost i torba rossa, subministrat en sacs, per a cobertes verdes.

0,100

67,80

6,78

mt14lbz060ba

m²

Plantes amb pa d'arrels pla, Sedum Album "ZINCO", subministrades en safates de 60 peces amb una espècie de crespinell, per a cobertes verdes.

1,030

10,08

10,38

mo019

h

Oficial 1ª construcció.

0,394

23,30

9,18

mo111

h

Peó ordinari construcció.

0,632

19,47

12,31

mo028

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,366

23,30

8,53

mo065

h

Ajudant aplicador de làmines impermeabilitzants.

0,366

20,68

7,57

mo039

h

Oficial 1ª jardiner.

0,469

23,30

10,93

mo084

h

Ajudant jardiner.

0,469

20,68

9,70

%

Mitjans auxiliars

2,000

110,09

2,20

%

Costos indirectes

3,000

112,29

3,37

Cost de manteniment decennal: 36,43€ en els primers 10 anys.

Total:

115,66

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 771-1:2011

1.2.2012

1.2.2013

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13163:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNITAT D'OBRA QVE020: COBERTA VERDA EXTENSIVA, SISTEMA SEDUM TAPIZANTE "ZINCO".

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Impermeabilització asfàltica: s'evitarà el seu contacte amb olis, grasses, petrolis i dissolvents. Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

Formació de coberta plana no transitable, no ventilada, enjardinada extensiva (ecològica), pendent del 1% al 5%, composta dels següents elements: FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa de 10 cm d'espessor medi a base d'argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK); acabat amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, arremolinada i neta; IMPERMEABILITZACIÓ: tipus bicapa, adherida, composta per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-30-FV, amb armadura de feltre de fibra de vidre de 60 g/m², de superfície no protegida i una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, amb armadura de feltre de polièster reforçat i estabilitzat de 150 g/m², amb autoprotecció mineral de color verd, totalment adherides amb bufador, sense coincidir les seves juntes; membrana antiarrels flexible de polietilè de baixa densitat, WSF 40 "ZINCO", de color negre, per evitar la penetració d'arrels en la membrana impermeable; CAPA SEPARADORA SOTA PROTECCIÓ: manta protectora i retenidora SSM 45 "ZINCO", formada per geotèxtil de polièster i polipropilè, de 5 mm d'espessor, amb una retenció d'aigua de 5 l/m², una resistència a la tracció longitudinal de 5,5 kN/m, uma resistència CBR a punxonament 2 kN, i una massa superficial de 470 g/m²; CAPA DRENANT I RETENIDORA D'AIGUA: mòdul Floradrain FD 25-E "ZINCO", format per placa de poliolefines reciclades amb perforacions en la part superior; CAPA FILTRANT: filtre sistema SF "ZINCO", format per un geotèxtil de fibres de polipropilè; CAPA DE PROTECCIÓ: substrat Zincoterra Sedum "ZINCO", compost de ceràmica seleccionada triturada i altres components minerals barrejats amb compost i torba rossa, de 80 mm d'espessor, plantes amb pa d'arrels pla, Sedum Album "ZINCO", amb una espècie de crespinell. Inclús p/p de grava en les vores.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà la coberta de qualsevol acció mecànica no prevista en el càlcul, fins que es procedeixi a l'execució de la seva capa de protecció, no rebent-se cap element que pugui perforar la impermeabilització. S'evitarà l'abocament de residus d'obra sobre la capa vegetal.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plafons perimetrals que la limiten.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 01 02

Maons.

2,234

1,787

01 04 09

Residus de sorra i argiles.

0,525

0,328

17 01 01

Formigó (formigons, morters i prefabricats).

4,746

3,164

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,814

0,814

Residus generats:

8,319

6,093

15 01 01

Envasos de paper i cartró.

0,643

0,857

17 02 03

Plàstic.

0,313

0,522

17 02 01

Fusta.

0,301

0,274

15 01 04

Envasos metàl·lics.

0,024

0,040

Envasos:

1,281

1,693

Total residus:

9,600

7,786
