FDY010 |
m |

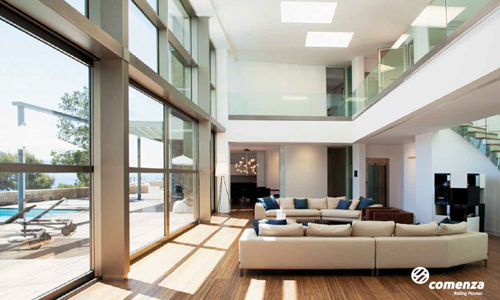

Sistema de barana de vidre "COMENZA". |
332,07€ |
||

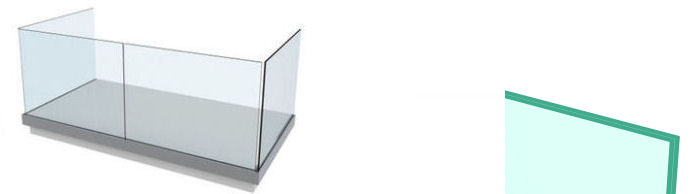

Sistema de barana modular GlassFit SV-1302, sense passamans, d'altura màxima 110 cm, per a vidre laminar de seguretat, compost per dos llunes de 10 mm de gruix unides mitjançant dues làmines de butiral de polivinil incolores, de 0,38 mm d'espessor cada una, classificació de prestacions 1B1, segons UNE-EN 12600, amb perfil de muntatge d'alumini anoditzat, provat per a una càrrega de 0,8 kN/m aplicada sobre la part superior del vidre segons CTE DB SE-AE; fixat sobre formigó mitjançant ancoratge mecànic d'expansió, d'alta resistència. |
Descompost |
Ud |
Descomposició |
Rend. |
Preu unitari |
Preu partida |
mt25dfc010a |
m |
Sistema de barana modular GlassFit SV-1302, sense passamans. Inclús p/p d'accessoris, peces i cargols homologats. |
1,000 |
108,00 |
108,00 |
mt26aaa025 |
Ut |
Ancoratge mecànic amb tac d'expansió d'acer d'alta resistència. |
4,000 |
3,60 |
14,40 |
mt21ves010fa |
m² |
Vidre laminar de seguretat, compost per dos llunes de 10 mm de gruix unides mitjançant dues làmines de butiral de polivinil incolores, de 0,38 mm d'espessor cada una, classificació de prestacions 1B1, segons UNE-EN 12600. Segons UNE-EN ISO 12543-2 i UNE-EN 14449 |
1,200 |
94,74 |
113,69 |
mo011 |
h |
Oficial 1ª muntador. |
1,787 |
24,08 |
43,03 |
mo080 |
h |
Ajudant muntador. |
1,787 |
20,68 |
36,96 |
% |
Mitjans auxiliars |
2,000 |
316,08 |
6,32 |
|
% |
Costos indirectes |
3,000 |
322,40 |
9,67 |
|
Cost de manteniment decennal: 73,06€ en els primers 10 anys. |
Total: |
332,07 |
Referència norma UNE i Títol de la norma transposició de norma armonitzada |
Aplicabilitat (1) |
Obligatorietat (2) |
Sistema (3) |
UNE-EN 14449:2006 |
1.3.2006 |
1.3.2007 |
1/3/4 |
Vidrio para la edificación. Vidrio laminado y vidrio laminado de seguridad. Evaluación de la conformidad. |
|||
UNE-EN 14449:2006/AC:2006 |
1.6.2006 |
1.6.2006 |
(1) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència
(2) Data final del període de coexistència / entrada en vigor marcat CE
(3) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
UNITAT D'OBRA FDY010: SISTEMA DE BARANA DE VIDRE "COMENZA". CARACTERÍSTIQUES TÈCNIQUES Subministrament i col·locació de sistema de barana modular GlassFit SV-1302, sense passamans, d'altura màxima 110 cm, per a vidre laminar de seguretat, compost per dos llunes de 10 mm de gruix unides mitjançant dues làmines de butiral de polivinil incolores, de 0,38 mm d'espessor cada una, classificació de prestacions 1B1, segons UNE-EN 12600, amb perfil de muntatge d'alumini anoditzat, provat per a una càrrega de 0,8 kN/m aplicada sobre la part superior del vidre segons CTE DB SE-AE. Inclús fixació mitjançant ancoratge mecànic d'expansió, d'alta resistència. Elaboració en taller i ajustament final a obra. NORMATIVA D'APLICACIÓ Muntatge:
CRITERI D'AMIDAMENT EN PROJECTE Longitud mesurada a eixos, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que el suport al que s'han de fixar els ancoratges té la suficient resistència. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Marcat dels punts de fixació. Aplomat i anivellació. Fixació dels ancoratges. Muntatge d'elements complementaris. CONDICIONS DE TERMINACIÓ. El conjunt serà monolític i tindrà bon aspecte. El sistema d'ancoratge serà estanc. CONSERVACIÓ I MANTENIMENT. Es protegirà contra cops o càrregues degudes a l'implico de materials o a les activitats d'obra. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà a eixos, la longitud realment executada segons especificacions de Projecte. |
Residus generats
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
17 02 02 |
Vidre. |
0,330 |
0,330 |
17 06 04 |
Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03. |
0,019 |
0,032 |
Total residus: |
0,349 |
0,362 |
