CCJ020

U

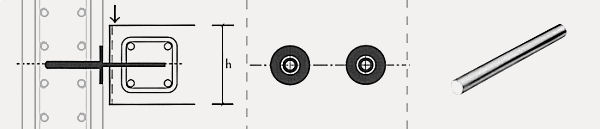

Sistema estructural "Goujon-CRET" per a ancoratge d'element estructural de formigó armat, a mur de formigó armat ja construït.

34,00€

Passador per a ancoratge d'element estructural de formigó HA-25 i cant 25 cm, a mur de formigó armat ja construït, sistema CRET "EDING APS" format per passador Goujon CRET-10, "EDING APS", de 20 mm de diàmetre, d'acer inoxidable d'alta resistència a la corrosió, capaç de transmetre un tallant majorat de 20 kN.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt07aap020a

U

Passador Goujon CRET-10, "EDING APS", de 20 mm de diàmetre, d'acer inoxidable, classe 1.4401 segons UNE-EN 10088-1 i classe II de resistència a la corrosió segons SIA 179, dúctil, treballat en fred, amb límit elàstic 620 N/mm², que compleix amb les normes UNE-EN ISO 3651-1 i UNE-EN ISO 6892-1.

1,000

16,06

16,06

mt07aap045

U

Cartutx de resina per a injecció, no retràctil, Evo V400 "EDING APS", de 400 ml.

0,200

12,05

2,41

Subtotal materials:

18,47

2

Equip i maquinària

mq06eim060

h

Aplicador manual per a cartutxos d'injecció de resines, amb accessori mesclador.

0,301

1,54

0,46

Subtotal equip i maquinària:

0,46

3

Mà d'obra

mo042

h

Oficial 1ª estructurista.

0,312

24,47

7,63

mo089

h

Ajudant estructurista.

0,312

21,71

6,77

Subtotal mà d'obra:

14,40

4

Costos directes complementaris

%

Costos directes complementaris

2,000

33,33

0,67

Costos directes (1+2+3+4):

34,00

UNITAT D'OBRA CCJ020: SISTEMA ESTRUCTURAL "GOUJON-CRET" PER A ANCORATGE D'ELEMENT ESTRUCTURAL DE FORMIGÓ ARMAT, A MUR DE FORMIGÓ ARMAT JA CONSTRUÏT.

CARACTERÍSTIQUES TÈCNIQUES

Subministrament i muntatge de passador per a ancoratge d'element estructural de formigó HA-25 i cant 25 cm, a mur de formigó armat ja construït, sistema CRET "EDING APS", format per passador Goujon CRET-10, "EDING APS", de 20 mm de diàmetre, d'acer inoxidable, classe 1.4401 segons UNE-EN 10088-1 i classe II de resistència a la corrosió segons SIA 179, dúctil, treballat en fred, amb límit elàstic 620 N/mm², capaç de transmetre un tallant majorat de 20 kN. També utilització de sistema de localització d'armadures per evitar el tall de barres durant la perforació dels trepants i neteja dels mateixos.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,002

0,001

17 02 03

Plàstic.

0,040

0,067

Total residus:

0,042

0,068
