IGD105

U

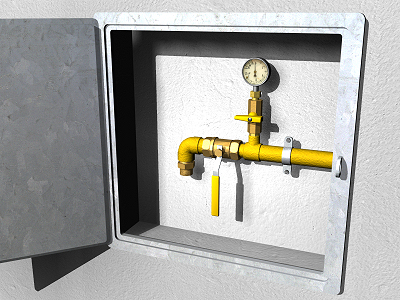

Boca de càrrega desplaçada.

635,85€

Boca de càrrega desplaçada d'acer, de 1 1/2" (40 mm) composta per valvuleria, manòmetre i accessoris de connexió, allotjada en fornícula amb marc i porta. Inclús material auxiliar para muntatge i subjecció a l'obra, accessoris i peces especials, marc i porta de registre de polièster, pany de triangle i llengüetes per cadenat. El preu no inclou la formació de la fornícula ni la col·locació del marc i la porta.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt43acv150

U

Boca de càrrega de llautó amb clapeta, amb rosca cònica NPT de 1 1/4" de diàmetre.

1,000

27,15

27,15

mt43acv100d

U

Clau d'esfera d'acer inoxidable amb comandament de palanca, amb rosca cilíndrica GAS femella-femella de 1 1/2" de diàmetre, PN=56 bar.

2,000

172,93

345,86

mt08tan330f

U

Material auxiliar per a muntatge i subjecció a l'obra de les canonades d'acer, de 1 1/2" DN 40 mm.

0,600

0,95

0,57

mt08tan010fm

m

Tub d'acer negre, amb soldadura longitudinal per resistència elèctrica, sèrie M, de 1 1/2" DN 40 mm de diàmetre i 3,2 mm de gruix, segons UNE-EN 10255, amb el preu incrementat el 60% en concepte d'accessoris i peces especials.

0,600

12,67

7,60

mt43acv090a

U

Clau d'esfera de llautó amb comandament de palanca, amb rosca cilíndrica GAS femella-femella de 1/4" de diàmetre, PN=30 bar, acabat cromat.

1,000

7,14

7,14

mt43www050

U

Manòmetre d'acer inoxidable amb bany de glicerina i diàmetre d'esfera de 60 mm, amb presa vertical, per a muntatge roscat de 1/4", escala de pressió de 0 a 40 bar.

1,000

11,20

11,20

mt43acv200

U

Vàlvula de seguretat de llautó, amb rosca cònica NPT de 3/4" de diàmetre.

1,000

33,28

33,28

mt43acv250

U

Acoblament de llautó femella-mascle amb femella, per a boca de càrrega, amb rosca trapezoïdal ACME de 1 3/4" de diàmetre i rosca cònica NPT de 1" de diàmetre.

1,000

20,92

20,92

mt43www060

U

Marc i porta de polièster de 350x485 mm, amb pany de triangle i llengüetes per a cadenat.

1,000

43,00

43,00

Subtotal materials:

496,72

2

Mà d'obra

mo010

h

Oficial 1ª instal·lador de gas.

2,398

28,39

68,08

mo109

h

Ajudant instal·lador de gas.

2,398

24,43

58,58

Subtotal mà d'obra:

126,66

3

Costos directes complementaris

%

Costos directes complementaris

2,000

623,38

12,47

Cost de manteniment decennal: 57,23€ en els primers 10 anys.

Costos directes (1+2+3):

635,85

UNITAT D'OBRA IGD105: BOCA DE CÀRREGA DESPLAÇADA.

CARACTERÍSTIQUES TÈCNIQUES

Boca de càrrega desplaçada d'acer, de 1 1/2" (40 mm) composta per valvuleria, manòmetre i accessoris de connexió, allotjada en fornícula amb marc i porta. Inclús material auxiliar para muntatge i subjecció a l'obra, accessoris i peces especials, marc i porta de registre de polièster, pany de triangle i llengüetes per cadenat.

NORMATIVA D'APLICACIÓ

Instal·lació:

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops i esquitxades.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou la formació de la fornícula ni la col·locació del marc i la porta.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 05

Ferro i acer.

0,073

0,035

Residus generats:

0,073

0,035

15 01 01

Envasos de paper i cartró.

0,480

0,640

17 02 03

Plàstic.

0,002

0,003

17 02 01

Fusta.

0,007

0,006

Envasos:

0,489

0,650

Total residus:

0,562

0,684
