IGD112

U

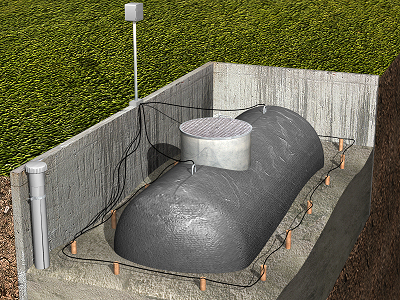

Equip de protecció catòdica, per a dipòsit de gas liquat del petroli (GLP), enterrat.

423,14€

Equip de protecció catòdica format per 4 ànodes de magnesi d'aliatge AZ-63, de 1,5 V, col·locats dins de sacs reomplerts amb una mescla de guix i bentonita, connexionats a cables unipolars de coure de 2,5 mm² de secció i 4 m de longitud, amb aïllament de PVC, per a dipòsit de gas liquat del petroli (GLP), soterrat en fossat reomplert amb terra de la pròpia excavació, tamisada, de xapa d'acer, amb una capacitat de 2450 litres. Inclús cables d'unió, caixa de connexions, suport, accessoris i elements de subjecció. El preu no inclou l'obra civil ni el reblert.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt43dep023a

U

Ànode de magnesi d'aliatge AZ-63, de 1,5 V, de 60 mm de diàmetre i 380 mm de longitud, de 2,3 kg, col·locat dins d'un sac de cotó pur reomplert amb una mescla de guix i bentonita i connexionat a un cable unipolar de coure de 2,5 mm² de secció i 4 m de longitud, amb aïllament de PVC, de 7,1 kg de pes total.

4,000

66,72

266,88

mt35cun030b

m

Cable unipolar RV-K, sent la seva tensió assignada de 0,6/1 kV, reacció al foc classe Eca segons UNE-EN 50575, amb conductor de coure classe 5 (-K) de 4 mm² de secció, amb aïllament de polietilè reticulat (R) i coberta de PVC (V). Segons UNE 21123-2.

17,300

0,97

16,78

mt43dep050

U

Caixa de connexions formada per armari metàl·lic, de 200x200x150 mm, grau de protecció IP65, amb porta i pany de triangle.

1,000

67,82

67,82

mt43dep052

U

Suport de terra per a caixa de connexions, format per peu, màstil d'acer galvanitzat de 1,5 m de longitud i base per a fixació d'armari.

1,000

38,00

38,00

Subtotal materials:

389,48

2

Mà d'obra

mo010

h

Oficial 1ª instal·lador de gas.

0,480

28,39

13,63

mo109

h

Ajudant instal·lador de gas.

0,480

24,43

11,73

Subtotal mà d'obra:

25,36

3

Costos directes complementaris

%

Costos directes complementaris

2,000

414,84

8,30

Cost de manteniment decennal: 38,08€ en els primers 10 anys.

Costos directes (1+2+3):

423,14

UNITAT D'OBRA IGD112: EQUIP DE PROTECCIÓ CATÒDICA, PER A DIPÒSIT DE GAS LIQUAT DEL PETROLI (GLP), ENTERRAT.

CARACTERÍSTIQUES TÈCNIQUES

Equip de protecció catòdica format per 4 ànodes de magnesi d'aliatge AZ-63, de 1,5 V, col·locats dins de sacs reomplerts amb una mescla de guix i bentonita, connexionats a cables unipolars de coure de 2,5 mm² de secció i 4 m de longitud, amb aïllament de PVC, per a dipòsit de gas liquat del petroli (GLP), soterrat en fossat reomplert amb terra de la pròpia excavació, tamisada, de xapa d'acer, amb una capacitat de 2450 litres. Inclús cables d'unió, caixa de connexions, suport, accessoris i elements de subjecció.

NORMATIVA D'APLICACIÓ

Instal·lació:

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops i esquitxades.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'obra civil ni el reblert.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 11

Cables diferents dels especificats en el codi 17 04 10.

0,021

0,014

Residus generats:

0,021

0,014

15 01 01

Envasos de paper i cartró.

1,128

1,504

Envasos:

1,128

1,504

Total residus:

1,149

1,518
