ZHA022

m²

Sistema "ROCKWOOL" d'aïllament tèrmic per l'exterior en coberta plana transitable.

51,52€

Rehabilitació energètica de coberta plana transitable, amb la membrana impermeabilitzant en bon estat de conservació, mitjançant la incorporació d'aïllament termoacústic per l'exterior de la coberta, format per panell rígid de llana de roca Hardrock 391 "ROCKWOOL", segons UNE-EN 13162, de doble densitat (230 kg/m³ en la capa superior d'alta duresa superficial i 150 kg/m³ en la capa inferior), no revestit, de 50 mm d'espessor; capa separadora de geotèxtil no teixit compost per fibres de polièster unides per tiretes, (200 g/m²); i protecció amb paviment flotant de rajoles de ciment de 40x40 cm recolzades sobre suports.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt16lrw020ga

m²

Panell rígid de llana de roca Hardrock 391 "ROCKWOOL", segons UNE-EN 13162, de doble densitat (230 kg/m³ en la capa superior d'alta duresa superficial i 150 kg/m³ en la capa inferior), no revestit, de 50 mm d'espessor, resistència tèrmica 1,25 m²K/W, conductivitat tèrmica 0,039 W/(mK), calor específic 840 J/kgK i factor de resistència a la difusió del vapor d'aigua 1,4.

1,050

17,74

18,63

mt14gsa020ce

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,63 kN/m, una resistència a la tracció transversal de 2,08 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 27 mm, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m², segons UNE-EN 13252.

1,050

0,57

0,60

mt18acc030aa

U

Suport regulable de poliolefines, amb addició de càrrega mineral, de color negre, amb 750 kg de capacitat mecànica a compressió i base rodona plana, per a altures entre 30 i 50 mm; estabilitat tèrmica de -25°C fins a 110°C; imputrescible, amb resistència a l'envelliment i a la intempèrie.

7,500

1,06

7,95

mt18bho010b

m²

Rajola de ciment amb acabat en pinyolet, de 40x40 cm.

1,050

8,13

8,54

Subtotal materials:

35,72

2

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,196

23,78

4,66

mo077

h

Ajudant construcció.

0,196

21,14

4,14

mo054

h

Oficial 1ª muntador d'aïllaments.

0,131

24,57

3,22

mo101

h

Ajudant muntador d'aïllaments.

0,131

21,14

2,77

Subtotal mà d'obra:

14,79

3

Costos directes complementaris

%

Costos directes complementaris

2,000

50,51

1,01

Cost de manteniment decennal: 4,17€ en els primers 10 anys.

Costos directes (1+2+3):

51,52

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNITAT D'OBRA ZHA022: SISTEMA "ROCKWOOL" D'AÏLLAMENT TÈRMIC PER L'EXTERIOR EN COBERTA PLANA TRANSITABLE.

CARACTERÍSTIQUES TÈCNIQUES

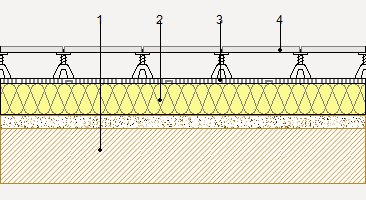

Rehabilitació energètica de coberta plana transitable, una vegada sanejat i reparat el suport, amb la membrana impermeabilitzant en bon estat de conservació, mitjançant la incorporació d'aïllament termoacústic per l'exterior de la coberta, format per panell rígid de llana de roca Hardrock 391 "ROCKWOOL", segons UNE-EN 13162, de doble densitat (230 kg/m³ en la capa superior d'alta duresa superficial i 150 kg/m³ en la capa inferior), no revestit, de 50 mm d'espessor, resistència tèrmica 1,25 m²K/W, conductivitat tèrmica 0,039 W/(mK); capa separadora de geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,63 kN/m, una resistència a la tracció transversal de 2,08 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 27 mm, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m²; i protecció mitjançant paviment flotant de rajoles de ciment amb acabat en pinyolet, de 40x40 cm, recolzades sobre suports regulables en altura de 30 a 50 mm. Inclús replanteig, talls, resolució de ponts tèrmics, fixacions i neteja.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

No es rebran ni donaran suport sobre la coberta elements que poguessin danyar-la o dificultar el seu desguàs.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,189

0,315

17 02 03

Plàstic.

0,015

0,025

17 01 01

Formigó (formigons, morters i prefabricats).

4,352

2,901

Residus generats:

4,556

3,241

15 01 01

Envasos de paper i cartró.

0,540

0,720

17 02 03

Plàstic.

0,108

0,180

17 02 01

Fusta.

0,192

0,175

Envasos:

0,840

1,075

Total residus:

5,396

4,316
