ZHI012

m²

Sistema "ROCKWOOL" d'aïllament per l'exterior en coberta inclinada.

111,23€

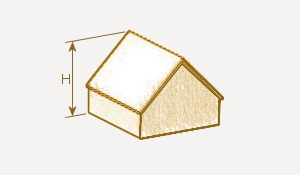

Rehabilitació energètica de coberta inclinada amb un pendent mitjà del 30% a menys de 20 m d'altura, mitjançant la incorporació d'aïllament termoacústic per l'exterior de la coberta, format per panell rígid de llana de roca volcànica Rockplus -E- 220 "ROCKWOOL", segons UNE-EN 13162, no revestit, de 40 mm d'espessor, col·locat entre llates d'empostissar de fusta, fixat mecànicament al suport; previ desmuntatge de la capa de cobertura de teula ceràmica corba, col·locada amb morter, amb mitjans manuals i càrrega manual d'enderrocs sobre camió o contenidor; barrera de vapor adherida al suport, sota l'aïllant; col·locació de la impermeabilització sobre l'aïllant; i cobertura de teula ceràmica mixta, 43x26 cm, color vermell, fixada amb cargols rosca-fusta sobre llistons de fusta, formant una cambra d'aire ventilada per sobre de l'aïllament.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt15var010a

m²

Barrera de vapor de film de polietilè de baixa densitat (LDPE), de 0,1 mm d'espessor i 100 g/m² de massa superficial.

1,050

0,60

0,63

mt07mee201af

m

Llistó de 25x50 mm de secció, de fusta de pi nacional protegida davant d'agents biòtics.

1,750

1,42

2,49

mt16lrw030fbt

m²

Panell rígid de llana de roca volcànica Rockplus -E- 220 "ROCKWOOL", segons UNE-EN 13162, no revestit, de 40 mm d'espessor, resistència tèrmica 1,1 m²K/W, conductivitat tèrmica 0,035 W/(mK), densitat 50 kg/m³, calor específic 840 J/kgK i factor de resistència a la difusió del vapor d'aigua 1,3.

1,050

5,99

6,29

mt16aaa020eg

Ut

Fixació mecànica per plafons aïllants de llana de roca, col·locats directament sobre la superfície suport.

5,000

0,21

1,05

mt15rev100a

m²

Làmina impermeabilitzant, flexible i difusora de vapor d'aigua, composta d'una fulla de poliolefina, amb ambdues cares revestides de vel fibrós, de 0,45 mm d'espessor i 135 g/m², segons UNE-EN 13956.

1,050

2,45

2,57

mt15var020

m

Cinta flexible de butil, adhesiva per ambdues cares, per a la realització d'unions i segellats entre làmines de poliolefines.

0,200

4,05

0,81

mt07mee201ac

m

Llistó de 25x35 mm de secció, de fusta de pi nacional protegida davant d'agents biòtics.

1,750

1,00

1,75

mt07mee201aa

m

Llistó de 25x25 mm de secció, de fusta de pi nacional protegida davant d'agents biòtics.

3,500

0,72

2,52

mt13blw131

Ut

Cargol per a subjecció de llistó.

10,000

0,26

2,60

mt13tax010a

Ut

Teula ceràmica mixta, 43x26 cm, color vermell, segons UNE-EN 1304.

13,080

0,45

5,89

mt13tax011a

Ut

Peça ceràmica de carener, per a teules mixtes, color vermell, segons UNE-EN 1304.

0,320

1,60

0,51

mt13tax013a

Ut

Teula ceràmica de ventilació, mixta, color vermell, segons UNE-EN 1304.

0,100

3,10

0,31

mt13tax014a

Ut

Teula ceràmica de ràfec, mixta, color vermell.

0,400

1,94

0,78

mt13blw103

Ut

Cargol rosca-fusta per subjecció de teules a llistó.

4,500

0,06

0,27

Subtotal materials:

28,47

2

Mà d'obra

mo020

h

Oficial 1ª construcció.

1,524

23,30

35,51

mo113

h

Peó ordinari construcció.

2,018

19,47

39,29

mo054

h

Oficial 1ª muntador d'aïllaments.

0,129

24,08

3,11

mo101

h

Ajudant muntador d'aïllaments.

0,129

20,68

2,67

Subtotal mà d'obra:

80,58

3

Costos directes complementaris

%

Costos directes complementaris

2,000

109,05

2,18

Cost de manteniment decennal: 21,47€ en els primers 10 anys.

Costos directes (1+2+3):

111,23

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 13162:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 1304:2006

1.2.2006

1.2.2007

3/4

Tejas de arcilla cocida para colocación discontinua. Definiciones y especificaciones de producto.

UNITAT D'OBRA ZHI012: SISTEMA "ROCKWOOL" D'AÏLLAMENT PER L'EXTERIOR EN COBERTA INCLINADA.

CARACTERÍSTIQUES TÈCNIQUES

Rehabilitació energètica de coberta inclinada amb un pendent mitjà del 30% a menys de 20 m d'altura, una vegada desmuntada la cobertura de teula ceràmica corba col·locada amb morter, i els elements de fixació, i sanejat i reparat el suport; mitjançant col·locació de barrera de vapor adherida sobre el suport existent; clavat de la primera filera de llates d'empostissar de fusta paral·lels a les línies de pendent de la coberta; fixació mecànica al suport de l'aïllament, format per panell rígid de llana de roca volcànica Rockplus -E- 220 "ROCKWOOL", segons UNE-EN 13162, no revestit, de 40 mm d'espessor, resistència tèrmica 1,1 m²K/W, conductivitat tèrmica 0,035 W/(mK), col·locat entre llates d'empostissar de fusta, amb una separació de 60 cm coincidint amb l'amplada del panell; col·locació de la impermeabilització sobre l'aïllament; clavat d'una segona filera de llates d'empostissar de fusta, coincidint amb la posició de les llates d'empostissar de la primera filera; clavat d'una tercera filera de llates d'empostissar de fusta de menor escairada, perpendicular als anteriors, formant una cambra d'aire ventilada per sobre de l'aïllament; i execució de la capa de cobertura de teula ceràmica mixta, 43x26 cm, color vermell, fixada amb cargols rosca-fusta sobre llistons de fusta. Inclús p/p de neteja, apilament, retirada de la cobertura desmuntada i càrrega manual d'enderrocs sobre camió o contenidor; replanteig, talls, encaixonat de les trobades del vessant amb ràfecs i testeres per a retenció de l'aïllament, resolució de ponts tèrmics, fixacions i neteja; teules carenera, acabat lateral, ventilació i peces especials per a formació de careners, cavallons, preparació de ràfecs i vores lliures.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

L'aïllament es protegirà, després de la seva col·locació, dels impactes, pressions o altres accions que ho poguessin alterar. No es rebran ni donaran suport sobre la coberta elements que poguessin danyar-la o dificultar el seu desguàs.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

57,000

38,000

17 01 03

Teules i materials ceràmics.

56,270

45,016

17 02 01

Fusta.

0,182

0,165

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,101

0,168

Residus generats:

113,553

83,350

17 02 03

Plàstic.

0,066

0,110

17 02 01

Fusta.

0,196

0,178

Envasos:

0,262

0,288

Total residus:

113,815

83,638
